3月28日下午，卡本納（北京）新材料有限公司（以下簡稱“卡本納”）總經理李智在“2024能源環境服務產業年度峰會”的建筑節能降碳分論壇上，發表了題為“幕墻與窗自適應系統解決方案”的主題演講。

以下是李智主題演講實錄：

清華大學的魏教授有一句話，叫被動優先，主動優化。被動優先，指的是降低建筑對冷熱的需求；主動優化，指的是應用高性能的能源系統以及可再生能源。窗幕就是一種被動優化建筑能耗的幕墻熱工性能提升產品。

接下來，我將從四個方面進行介紹。

第一個方面，幕墻改造的必要性。隨著建筑行業逐步邁入存量時代，我們不得不正視一個嚴峻的現實：我國既有建筑總量龐大，能耗和碳排放強度居高不下，節能降碳改造面臨著巨大的挑戰。全國既有建筑面積已超過700萬億平方米，其中近40%的建筑在節能性能上亟待提升，特別是那些使用壽命超過20年的公共建筑，它們占據了相當大的比重。更不容忽視的是，我國既有建筑門窗的能耗竟然達到了發達國家的2至3倍，這一數據足以引起我們的警覺。

在這個城市更新如火如荼的時代，我們迫切需要尋求一種高效的解決方案來應對這些挑戰。而幕墻改造，正是推動城市未來高質量發展的必然選擇。它不僅能夠顯著降低建筑能耗，減少碳排放，還能提升建筑的整體性能和外觀形象?！丁笆奈濉苯ㄖ?jié)能與綠色建筑發展規劃》更是為我們指明了方向，要求我們在接下來的幾年內，完成2.5億平方米以上既有公共建筑的節能改造。

分析存量建筑能耗偏高的主要原因之一，就是幕墻熱工性能的下降。首先，我們必須認識到，無論是新建或擴建的建筑，還是既有建筑的改造，都必須嚴格遵循最新的透光圍護結構設計標準。這不僅是為了確保建筑的美觀性和實用性，更是為了實現建筑能耗的有效控制。而幕墻作為建筑圍護結構的重要組成部分，其性能優劣直接影響到建筑的能耗水平。

然而，隨著使用年限的增加，中空玻璃的熱工性能逐漸下降，這一現象已經引起了廣泛的關注。使用兩年后的中空玻璃失效率高達3%至5%，這意味著建筑在保溫隔熱方面的性能正在逐漸減弱，能耗水平也隨之上升。這不僅增加了建筑的運營成本，也對環境造成了不必要的負擔。

更加嚴重的是，隨著幕墻傳熱系數的增大，建筑的各朝向總能耗也將呈現出10%至11%的增幅。這一增幅對于建筑的整體能耗來說是一個不容忽視的數字。尤其是當幕墻的太陽得熱系數（SHGC）增加時，西向總能耗的增幅更是高達11%，其他立面的能耗也均有不同程度的升高。這意味著在炎熱的夏季，建筑將吸收更多的太陽輻射熱，導致室內溫度升高，空調能耗增加，從而進一步加劇建筑的能耗問題。

因此，為了降低建筑能耗，提高節能效果，幕墻改造勢在必行。通過改造提升幕墻的熱工性能、降低傳熱系數和太陽得熱系數，我們可以有效降低建筑的能耗水平，提高建筑的保溫隔熱性能，實現建筑的綠色、低碳發展。這不僅有助于降低建筑的運營成本，提高建筑的舒適度，更有助于減少對環境的影響，推動建筑行業的可持續發展。

接下來，我們分析一下目前市場上常見的幕墻改造方式。首先是替換光伏玻璃，通過將現有玻璃更換為光伏玻璃，優化幕墻熱工參數，并可增加發電量，抵消建筑能耗，但是具體實施過程中，存在造價高、影響辦公空間使用、需要政府審批等諸多限制。另外，加裝玻璃、貼膜同樣可以改善幕墻參數，卻也存在增加建筑荷載、提高玻璃自爆風險以及失效快等問題。窗幕產品可以有效避免上述問題，價格相對低廉、節能效果顯著、安裝部署方便快捷以及無安全性問題。

第二個方面，我們就詳細介紹一下窗幕的產品特點。

我們將窗幕稱為幕墻與窗的自適應升級解決方案。它安裝于幕墻的室內側，可與幕墻形成一個整體，相當于為建筑本體加裝了一層可靈活收卷的“Low-e玻璃”。窗幕主要由兩部分組成，一部分為具有不同太陽波段調控功能的膜材，另一部分為密閉結構。對隔熱起到主要作用的膜材由三部分組成：聚酯透明層、聚酯金屬涂層以及聚酯薄膜層，通過這三層結構，可以對太陽光中的紫外線，可將光以及紅外線進行調控，達到隔絕熱量，但不阻擋光照的作用。另外，獨特設計的密閉結構，能夠進一步阻擋熱量與室內空氣的對流傳遞，空氣腔層能夠提高提高幕墻的保溫能力，進一步降低能耗。

總體上講，窗幕的主要特性有下面幾個：

第一，控。太陽光是由不同波段的光組合而成，其中為環境帶來熱量的波段主要為780nm-2500nm的近紅外線。這部分投射到物體上會產生熱量，而380nm-780nm的可見光卻不會。

比如，辦公室中的燈光即為可見光，長時間的照射基本不會為室內帶來熱量。而如果換成紅外線燈，立馬可以感受到溫度的升高。窗幕的“控”就是控制進入室內的光線，即反射絕大部分的紅外線，并保持一定的可見光進入室內。這樣就可以降低室內的熱量。

另一方面的“控”指的是調節。這一點和貼膜有明顯區別。玻璃貼膜后，即為固定的，尤其是冬天，不可能撕掉，但是窗幕是可以升起的。冬天需要陽光熱量的時候，就可以升上去，陽光進入室內，增加建筑得熱。

這就是兩種“控”的方式：一種室內光和熱的控制，另一種是對使用場景和狀態的控制。

第二，透。節能降碳，應當以人為本，如果為了節能，降低室內人員的舒適度，完全是本末倒置。玻璃幕墻在現代得以廣泛應用，除了建筑外觀的要求，還有一個就是室內人員會獲得一個較好的視野與空間感。窗幕與卷簾不同，在遮陽的同時，滿足了通透。

另外幾個特點分別是凈、美、久、輕，這些特點就比較好理解了，都可以提高窗幕在使用過程中的方便與便利。

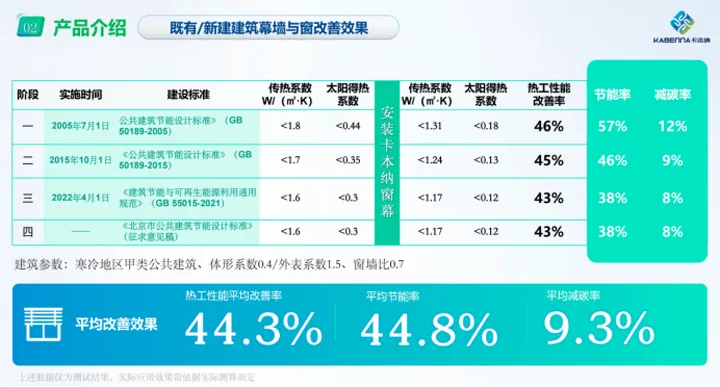

接下來講一下窗幕配合不同年代建筑幕墻熱工參數的優化情況。目前，大量的存量建筑，建成時間已經比較長了，當時依據的公共建筑節能規范對透光圍護結構的要求與現在相比已經有一定差距，難以滿足現行標準。比如，2005年，玻璃當時的K值是1.8，到了今天K值的要求國家就已經提升到了1.6，如果說這個建筑用了10年、20年以后，這個K值大概率已經到了2.3、2.4左右，就已經很低了。加完窗幕之后，2.3K值的幕墻加完窗幕之后基本上能做到1.8，這個K值的提升率至少是40%左右，這個比例是相對比較高。

從幾個角度看，窗幕對大部分建筑透光圍護結構的節能率，平均能夠達到44%，在國內所有的方案里面應該是最優的一個方案了。

第三個方面，講一下我們剛剛完成的一個案例，北京某國企的總部大樓，建筑面積73000平米，外立面的幕墻面積是22000平米，外立面采用了明框玻璃幕墻。

北京建院與中國建研院均為其咨詢單位，通過現場勘察，發現了密封膠條老化、氣密性不合格、傳熱系數偏高等問題，導致的問題就是室內溫度高，空調高負荷運行，室內舒適性差，能耗高。建研院對該建筑幕墻四個立面均做了現場的檢測，并依據室內舒適度，對幕墻應有的熱工參數提出了建議，提出了多個解決方案。當時，請到了浙江建院梁方嶺院長，以及建研院，北京建院等多位專家對9種改造方案現場“會診”。通過對實際效果、可實施性、安全性、經濟性等多個方面進行評估，認為窗幕方案為最優解。如果采用龍鱗光伏方案，將投資4000多萬，用窗幕的解決方案投資大概800多萬，就能全部解決問題，幕墻性能也得到了很高的提升。窗幕方案，一天裝一層樓，不影響正常辦公，投資造價最低，性能最優，既解決客戶能耗的問題，也解決客戶舒適性的問題。

我們和清華大學建筑設計研究院，在2021年就聯合成立了窗幕研究中心，在這期間，將我們在市場中遇到的真正難點與清華的研發能力相結合，形成一整套的解決方案。這個案例就是對這個解決方案的具體闡釋。

改造后，最終的結論有三個方面的改善：

第一，幕墻本身的熱工參數得到了顯著的改善，無論是K值，還是SC值，都得到了比較大的改善。

第二，優化了室內的溫度，提升了舒適度。通過在北京4月14日到15日這兩天連續實測，以26度為基準線，加上窗幕，也就是全天不需要使用空調，基本能夠保持比較舒適的溫度。4月14-15日的氣溫并不是很高，如果加入六、七月份，太陽輻射一旦加強，很多樓的室內溫度可以達到28度、29度，那么窗幕的效果就非常明顯。

第三，從節能減碳的角度。透光圍護結構的節能率可以提升61%，這個數據與空調的節能量是沒有辦法比較的，因為是被動的節能狀態，但也可以達到比較可觀的節能量。減碳量可以通過政府公布的電力二氧化碳排放因子進行計算。

對于這樣的結果來講，是目前客戶的最好選擇，這是透光圍護結構性能提升的最優解決方案。它使建筑更節能，同時讓環境更舒適。

相信在座所有做節能的人心里都有這樣一個想法，讓建筑更節能，讓環境更舒適，應該來講是兩條路徑。

一是效率提升，盡可能通過智慧化、物聯網、使用效率更高的設備，讓用電效率提升。

二是通過結構的改造、性能提升，讓建筑整體負荷減少，讓我們的空調不要那么累，讓整體用能需求量不要那么多，通過這兩種方式內外兼修，共同去努力，可以實現這個目標。
