【適用環境要求】

• 適用行業領域

加熱爐智能優化控制系統（簡稱BCS系統）主要適用于國內冶金鋼鐵制造業-軋鋼加熱爐的運行控制系統智能化升級改造。

• 應用環境要求

適用于常規、蓄熱步進式、蓄熱推鋼式等加熱爐型；加工品種不限，種類涵蓋線材、棒材、帶鋼、板材等；燃料種類不限，可單燒高爐煤氣、焦?fàn)t煤氣或摻燒1~3種均可；加熱爐原控制系統必須支持OPC國際標準通訊協議；燃燒系統的基本測控儀表工作有效，BCS技術要求其變化趨勢正確即可；執行機構的死區或空行程盡量小于2%；大部分情況下，助燃風量應充足。

【技術產品簡介】

• 基本運行原理

加熱爐智能優化控制系統（簡稱BCS系統）基于冶金加熱爐原有控制系統，立足于加熱爐最基本的測控儀表，采用過程信號處理技術、先進的軟測量技術、多變量解耦技術、先進過程控制技術、先進過程優化技術、故障診斷與容錯控制技術、先進的軟件接口來實現加熱爐各控制回路的智能自動優化控制，實現加熱爐煤氣管網壓力、空氣總管壓力、爐膛壓力、各段溫度控制、各段煙氣溫度控制的智能自動控制，從而自動進行爐內溫度梯度分布、控制最佳過量空氣系數，以減少氧化燒損和排煙熱損失，實現冶金加熱爐的安全、穩定和最佳經濟運行方式。

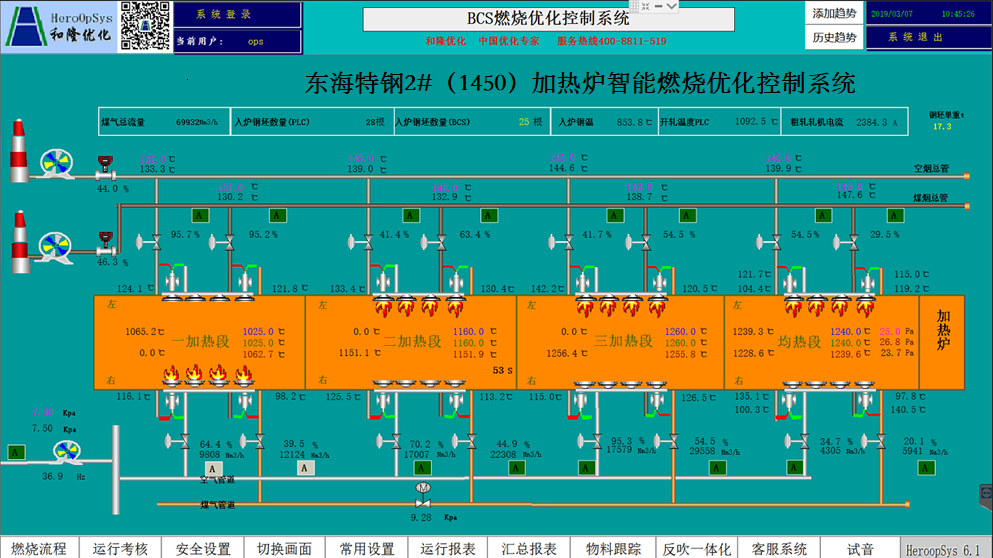

• 工藝流程圖表

• 核心優勢亮點

基于過程數據變化趨勢的相對正確而非絕對值的精確，對現場條件要求極低，適合國情；

用與燃燒關聯的基本測控信號基于軟測量技術構建表征當前工況下燃燒效果的中間變量-§，其變化規律與熱效率一致，為加熱爐實現優化目標提供依據；

將“瞎子爬山法”優化策略用在了控制器設計上，通過滾動優化使加熱爐達到“越燒越好”的運行狀態；

集模糊控制、非線性控制和預測控制等技術于一體，全面克服過程本身的非線性、純滯后和時變性等難題，實現加熱爐運行參數精確、穩定控制。

• 相關參數描述

實現全自動優化燒爐，長期自控率大于90%；

加熱爐運行穩定性大幅提高，安全性明顯改善；

降低噸鋼煤氣消耗3%~6%以上；

降低氧化燒損0.1%以上。

【經濟效益分析】

• 投資回收周期

投資回收周期0.3-1年。

• 應用效益情況

本技術產品應用于加熱爐優化改造后，通過準確的空燃配比調控，根據加熱爐系統設定的爐膛溫度，自動調節煤氣支管閥門、空氣支管閥門，穩定爐膛溫度在精度范圍內；同時在蓄熱體允許范圍內盡可能的提高煙溫，增大煙氣的熱量利用率，提高空氣和煤氣入爐的溫度；控制爐膛壓力在微正壓，降低能量在爐門口的泄露浪費。保證加熱爐90%的自動投用率和降低3%以上的煤氣消耗。

【潛力前景分析】

• 市場應用潛力

該產品技術除了適用冶金軋鋼加熱爐，還可適用于鋼鐵企業的高爐熱風爐以及燃?xì)忮仩t、燒結機、豎爐、回轉窯等各種冶金燃燒裝置總計超過3500臺。預計未來5年實施期內，冶金鋼鐵企業約有高爐熱風爐、加熱爐、燃?xì)忮仩t等主要耗能窯爐采用燃燒智能優化控制技術應用達到1000臺套，以3.0%的煤氣節約率，預計節約高爐煤氣141億立方，折合標煤181余萬噸，減排CO2量474萬噸，增加發電量37.1億度，創造節能效益20.4億元。BCS技術已高度集成標準化，技術先進實施周期短，效益可觀，投資回收期短，具備在冶金鋼鐵行業大規模推廣的價值。

• 推廣應用現狀

冶金鋼鐵作為耗能大戶且制造流程中多種燃燒裝置的能源消耗占冶金制造總能源的60%以上。截止2021年12月31日，全國有鋼鐵制造企業256家（具備煉鐵能力），其中純電爐煉鐵企業33家；高爐煉鐵企業223家（數據來源-國家工信部“第一批~第五批《符合鋼鐵行業規范條件》），大約有1000座軋鋼加熱爐。2021年全國粗鋼產量10.33億噸。

和隆優化已實施了鋼鐵企業44家的97座加熱爐（其中11座加熱爐二級控制系統），大約占比9.7%。涉及線材、棒材、帶鋼板材（中厚板）、熱軋卷板等多種鋼材品種，爐型涉及步進蓄熱式、推鋼蓄熱式加熱爐等，產能約9700萬噸。在大型加熱爐領域具備產業化推廣價值，市場前景廣闊。

【典型案例介紹】

鹽城市聯鑫鋼鐵有限公司二軋200t/h棒線加熱爐（推鋼式，年產量150萬噸），包含加熱一段、加熱二段、加熱三段、均熱段，為四段式加熱爐，所有加熱段的換向時間為60s，燃料為高爐煤氣和轉爐煤氣。系統采用西門子PLC控制系統，監控畫面為wincc?，F(xiàn)場設備完好、儀表顯示正?！，F(xiàn)場排煙溫度控制不均衡，蓄熱體的蓄熱不平衡影響燃燒效率，空燃比有優化空間。

該項目采用BCS技術進行改造，通過OPC通訊的方式與原DCS系統互聯，采用加熱爐智能優化控制系統功能模塊庫，實現優化燒爐。該項目于2020年8月簽定合同，2020年9月起實施，完成對接、調試和投運工作，投運效果良好于2020年11月通過驗收。改造后實現長期自控率95%以上，節能率6.01%，年節約高爐煤氣2070萬m3，折標煤2660噸，減排二氧化碳6810噸，創造節能效益300萬元。項目投資回收期為3個月。

【信息提供單位】

• 單位名稱

北京和隆優化科技股份有限公司

• 單位簡介

北京和隆優化科技股份有限公司成立于2004年8月，總股本9500萬元。公司總部位于海淀區永豐基地中關村壹號，在北京、南京、濟南、西安、呼和浩特、沈陽、長沙等地建有全資子公司、技術研究院和辦事處等分支機構。公司通過ISO質量/環境/職業健康安全管理體系認證以及知識產權管理體系認證，是國家高新技術企業、雙軟企業，北京市級企業技術研發機構、北京品牌企業、北京市知識產權試點單位，是北京市及國家級專精特新“小巨人”企業、國家重點支持的國家級“專精特新”小巨人企業。

和隆優化擁有跨專業、跨行業、跨領域的復合型技術團隊。公司始終專注于流程工業“先進控制（APC）+在線優化控制（RTO）”細分領域，致力于邊緣計算、裝置級及企業級大數據挖掘、人工智能、工業互聯網、數字孿生、機器學習等新一代信息技術的研發和推廣。先后獲省部級科技進步獎、中國專利優秀獎、科技創新成果、智能制造創新大賽等各種獎勵、資質、知識產權200多項。其中已獲授權發明專利22項、實用新型3項、軟件著作權110項、商標28件。公司自主研發的30多項先進的過程優化節能技術產品已被廣泛推廣應用到全國二十八個省市自治區，行業涉及冶金、熱電、建材、化工等“兩高一低”流程工業企業的1500+生產裝置/生產線/大系統管網智能化改造業績，為企業提質增效、節能降碳創造了巨大經濟效益和社會效益，是國家“雙碳”戰略的積極踐行者。

附件：加熱爐智能優化控制系統.pdf
