【適用環境要求】

適用行業領域

適用于石油、化工、印染、橡膠輪胎、造紙、化纖、新能源、釀造、食品等中等以上及大量使用蒸汽的工業領域節能技術改造。

• 應用環境要求

本技術適用于冷凝水溫度高于100℃，環境壓力高于0.1MPa(絕壓)的蒸汽間接換熱設備。

【技術產品簡介】

• 基本運行原理

采用微壓差微過冷輸送的原理，借助主蒸汽管道的過熱蒸汽加熱回收裝置內部，使高溫冷凝水的顯熱焓完全蒸發產生蒸汽用于生產，同時設置擋板式汽水分離裝置改變蒸汽流向使帶有水分的濕蒸汽在擋板間碰擊，水分子聚集為小液滴依靠重力作用流向下端，而蒸汽用于自身密度較小可以越過擋板繼續流動從而實現汽液分離，將回收裝置設計成一個大型的蒸汽發生器。

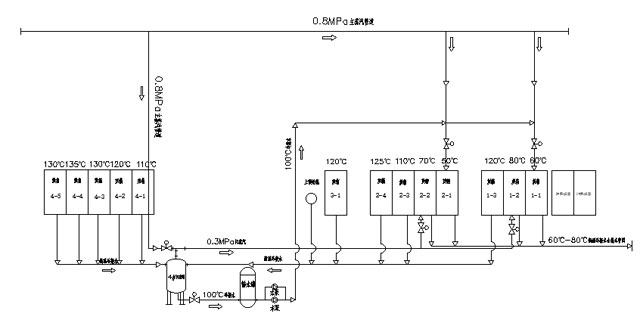

• 工藝流程圖表

• 核心優勢亮點

1、蒸汽壓力控制穩定，排放的高溫冷凝水的熱焓完全蒸發變成蒸汽，提高蒸汽系統換熱效率,有效降低產品單耗，提高生產效率，相比傳統冷凝水回收裝置節能回收率更高；

2、系統安全可靠，性能穩定，節能效果顯著；

3、系統可以單套系統進行節能應用，也可根據用戶情況實現高、中、低壓多段梯級串聯使用。

• 相關參數描述

凝水進入密閉回收氣旋隆閃蒸系統閃蒸后排水溫度100℃左右排放，100℃以上焓值全部被閃蒸回收利用。

1、容器容積：3.0 m3

2、容器內徑：1200 mm

3、容器長（高）：≤3300 mm

4、筒體（球殼）：10 mm

5、封頭：10 mm

6、容器自量：≤1200 kg

7、殼程壓力：1.0 MPa

8、殼程溫度：180 ℃

9、殼程介質：水、飽和蒸氣

10、筒體（球殼）材料：Q345R

11、封頭材料：Q345R

【經濟效益分析】

• 投資回收周期

以凝結水排量4.5t/h，年運行時間7920h的企業為例，本公司產品成本回收期約10個月。

• 應用效益情況

該產品的使用過程中性能穩定可靠，大大提高了用汽效率，蒸汽節能約 15%左右，該產品實用性強，同時具有先進性、可推廣性。

【潛力前景分析】

• 市場應用潛力

蒸汽作為工作流體和熱傳導介質，已成為現代工業領域不可或缺的一部分，廣泛應用于各種工業領域。根據 MarketsandMarkets 最新公布的報告，2020 年全球余熱回收市場總量約為 610 億美元，預計到 2021 年可達 658.7 億美元，年復合增長率（CAGR）達到 6.9%。作為全球第二大經濟體的中國在 2020 年余熱回收市場規模達到 118 億元人民幣，預計 2025 年將達到 160 億元人民幣，增長率預計為 7%左右。

• 推廣應用現狀

產品在江浙滬長三角地區得到廣泛應用，已改造收益項目有50多個。

【典型案例介紹】

浙江禾欣新材料有限公司用汽設備(濕法生產線、干法生產線、干法環保線、印刷線、連揉線、吸塑+熱壓線)主蒸汽管道輸送壓力為1.2MPa(表壓)、190℃飽和蒸汽；改造前疏水閥有蒸汽泄漏現象，現場可見空氣中白色污染，浪費比較嚴重，生產線排放的高溫冷凝水溫度在140℃左右，其中含有大量熱焓值沒有被直接利用造成能源浪費，通過無疏水閥蒸汽冷凝水密閉回收系統改造后，借助主管道蒸汽和閃蒸汽在蒸汽引射提溫升壓系統混合生成與工藝參數相匹配的高品位飽和蒸汽，供部分烘箱第一箱或前兩箱、一段烘箱、其他用汽設備使用，閃蒸后100℃低溫冷凝水去排水管網，減少了原有蒸汽的使用量，實現節能降耗。蒸汽系統經過優化改造后可實現年節能收益約為1354.8萬元。如按設備壽命平均10年計算，本項目改造連續10年可實現總收益1.35億元。

【信息提供單位】

• 單位名稱

蘇州晟德億節能環?？萍加邢薰?/p>

• 單位名稱

蘇州晟德億節能環?？萍加邢薰境闪⒂?017年12月22日，是江蘇省高新技術企業，公司致力于工業蒸汽系統節能優化、能耗診斷、技術咨詢、方案設計、技術服務、關鍵設備設計制造與銷售、項目投資、合同能源管理等業務，幫助企業提升生產安全性、產品品質和生產效率，降低生產運行成本，并實現節能減排和環境保護。公司始終引領蒸汽節能新技術，根據客戶的生產工藝具體要求，進行勘察，診斷，提供系統的優化方案?？蔀榭蛻舢a(chǎn)生節能效益10%-40%, 綜合能耗降低20%以上。據不完全統計公司實施項目已實現每年蒸汽節能量181.12萬噸，折算標準煤17.01萬噸，減少二氧化碳排放60.87萬噸。公司憑借專業技術和設備為廣大客戶提供綜合性節能降耗服務，降低企業經營成本，增強企業核心競爭力，為中國創建綠色節能和能源循環利用的人類可持續性發展做出應有的貢獻，助力國家推進2030年碳達峰、2060年碳中和。

附件：無疏水閥蒸汽冷凝水密閉回收系統.pdf
