【適用環境要求】

• 適用行業領域

海爾變頻式冷水機組產品廣泛適用各種賓館、商場、辦公樓等舒適性場所的中央空調系統；醫院、數據中心等制冷需求較高的場所的中央空調系統；及輕紡、化工、冶金、制藥電力等行業的工藝性空調需求系統。

• 應用環境要求

該技術產品適用于全國各個地區，主要用于建筑供冷及供熱系統中，該技術產品可用于能源站項目，制冷工況范圍：冷卻進水溫度10~40度；冷凍出水溫度3~18度；制熱熱水最高出水溫度55度；水流量范圍：額定流量的+30%；運行環境溫度：0~40度；機組儲存溫度：-30~50度。

【技術產品簡介】

• 基本運行原理

磁懸浮中央空調是指采用磁懸浮變頻技術的中央空調機組，其采用磁懸浮無油運轉、全直流變頻技術、智能控制、集控技術等眾多先進技術于一體，具有超高節能率和運行穩定性。

磁懸浮空調的核心在于磁懸浮離心式壓縮機，電機轉軸和葉輪組件通過數字控制的磁軸承系統在旋轉過程中懸浮，完全消除金屬與金屬之間的接觸，不會磨損表面，整體系統完全無油。產品整體系統運行原理為高溫高壓冷媒從空調壓機排出，進入冷凝器，向銅管冷卻水釋放熱量，冷凝為中溫高壓冷媒液體，然后經過截流閥降壓為低溫低壓液體進入蒸發器，在蒸發器殼體內從流經銅管的冷凍水中吸收熱量，氣化為低溫低壓氣體后吸入壓縮機，在壓縮機內經過二次壓縮為高溫高壓氣體排出，通過這種循環，最終達到降溫的目的。

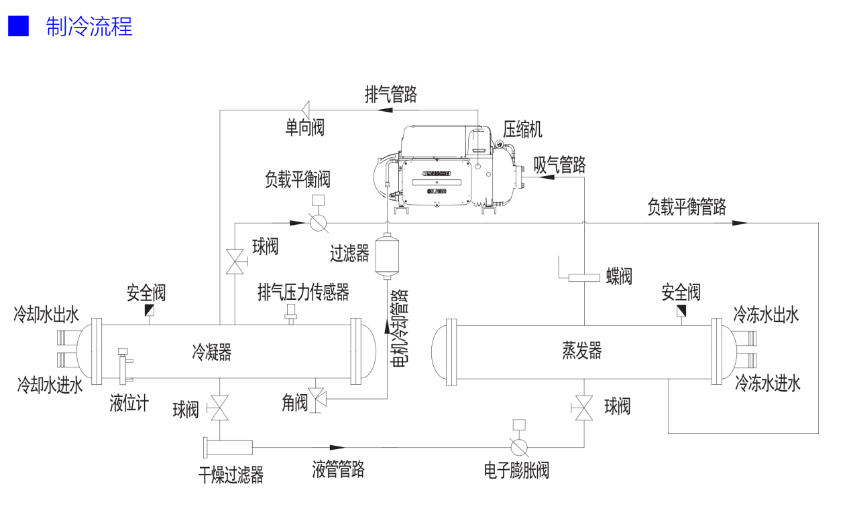

• 工藝流程圖表

• 核心優勢亮點

1.運行可靠，0摩擦。由于其壓縮機采用電機直接驅動，無增速齒輪，無機械摩擦，從源頭上提高機組的可靠性和延長機組使用壽命。

2.節能高效，超低運行效率。磁懸浮離心機組部分負荷最高能效比可達到34.58，綜合能效比最高可達13.18，可實現50% 的節能率。

3.30年的超長使用壽命。由于部件實現了懸浮運行，整體機械摩擦只有傳統中央空調機組的0.2%，機組使用壽命是普通中央空調的2倍。

4.超低音運行。部件實現懸浮，無摩擦運行，結構振動接近0，運行噪音低，無需安裝減震配件和隔音機房。

5.低電流啟動，對電網無沖擊。

• 相關參數描述

海爾磁懸浮變頻離心機有模塊化磁懸浮、水冷磁懸浮、熱泵磁懸浮、風冷磁懸浮、自然冷卻風冷磁懸浮、蒸發冷磁懸?。粔嚎s機的轉速不受傳統機械傳動方式的限制，無需增速齒輪，壓縮機最高轉速可以達到48000轉/分鐘，海爾磁懸浮變頻離心冷水機組高適配380V通用電源2A啟動電流，海爾磁懸浮變頻離心機組可以做高溫出水，出水溫度最高可達20℃，可以做低溫出水，出水溫度最低為3℃。

【經濟效益分析】

• 投資回收周期

與傳統冷水機組投資相比，增量部分投資回收周期約2-3年。

• 應用效益情況

海爾磁懸浮變頻離心冷水機組運行費用比傳統水冷機組節能50%，維護保養費用年節省30%-50%，其應用磁懸浮壓縮機，軸與軸承之間0摩擦、無油運轉，較常規軸承機組更持久耐用，使機組運行壽命增加一倍；同時減少了油路系統、油泵等零件的故障，可靠性提高30%~50%，另外冷媒中沒有潤滑油，機組的能效提高8%，用戶應用海爾磁懸浮中央空調后不光節能效益顯著，也能在機組維護成本、噪音、管理成本等方面有明顯的降低效果。同時，也能為我國節能減排事業貢獻力量。

【潛力前景分析】

• 市場應用潛力

2018年我國中央空調市場規模達到了850-1000億元，現早已突破千億元大關，作為當前冷水機組系統中最熱門的機型之一，磁懸浮中央空調的市場增速遠遠超過其他水機產品，常規離心機在技術創新上已經陷入瓶頸，但是磁懸浮在技術創新上卻是一片欣欣向榮，2018年磁懸浮離心機依然保持了較高的增長速度，未來國內市場磁懸浮機組占比將超過20%，市場容量超過60億元/年。

• 推廣應用現狀

2018中國磁懸浮中央空調排名，海爾優勢明顯，年銷量2億以上，2018年磁懸浮中央空調在酒店領域占比高達29.6%，在商業地產、軌道交通、醫院等領域中占比均超過10%，在中國離心機市場，由于對磁懸浮冷水機組還處于價值認知期，雖然已經有越來越多的人關注磁懸浮冷水機組，但是和北美、歐洲相比，普及和推廣力度遠遠低于以上兩個地區，這和中國作為制冷空調產品的生產和消費大國遠遠不相稱，但同時也蘊含著極其廣闊的發展前景。

【典型案例介紹】

北京市房山區機關事務服務中心區政府大樓、區政府第三辦公區設施設備修繕更新項目（中央空調機房改造工程），該項目建筑面積15000㎡，空調面積10800㎡，空調主機為水冷冷水機組，空調末端為風機盤管，原系統兩臺350RT螺桿式冷水機組，制冷量：1230Kw，功率：217Kw，用戶抱怨能力能效逐年下降，能耗高，電費逐年增加，設備維修頻繁，維保費用高，易損件多，污染環境，需要更換，用戶需求節能高效空調產品，運行及維護保養費用低，管理便捷，我方更換方案為兩臺350RT磁懸浮變頻離心冷水機組，制冷量：1231Kw，功率：207.2Kw；運行后水冷磁懸浮實現最大幅度節能降耗，年總節約費用12.07萬元，且磁懸浮機組使用壽命長達30年，能力能效無衰減，只更換主機，工期短，利用原有冷塔及附屬設備，日常管理方便，無易損件，維保費用較低。

【信息提供單位】

• 單位名稱

青島海爾空調電子有限公司

• 單位簡介

海爾智慧樓宇是海爾集團的支柱企業之一。自1993年至今，海爾智慧樓宇歷經20余年的發展，目前已擁有包括磁懸浮中央空調在內的冷水式中央空調、多聯式中央空調、單元式商用空調、家用中央空調等在內的4大產品系列群、1000多個型號的產品，旺銷全球100多個國家和地區，入駐商業地產、住宅地產、軌道交通、政府公建、醫院建設、數據中心等重點領域。憑借在智能與節能領域科研開發實力、強大的市場營銷能力、卓越的產品性能，海爾智慧樓宇已發展成知名的中央空調民族品牌。

附件：海爾磁懸浮變頻離心冷水機組.pdf
