【適用環境要求】

• 適用行業領域

燃氣鍋爐智能優化控制系統（簡稱BCS系統）主要適用于國內冶金鋼鐵制造業-燃燒高爐煤氣、轉爐煤氣、焦爐煤氣的一種或多種煤氣的燃氣鍋爐的操作控制系統智能化升級改造。

• 應用環境要求

適用于冶金鋼鐵企業熱電廠的各種規格大小的爐型，從75t/h～330t/h～更大均適用；燃料不限，高爐煤氣、轉爐煤氣、焦爐煤氣等，可燒一種煤氣，可混燒摻燒二種或三種；亦可適用煤粉爐摻燒多種煤氣的鍋爐等。燃氣鍋爐燃燒系統的基本測控儀表工作有效，BCS技術不要求絕對精確，但要求其變化趨勢正確即可；執行機構的死區或空行程盡量小于2%；大部分情況下，助燃風量應充足。

【技術產品簡介】

• 基本運行原理

利用邊緣計算和先進控制、優化控制模型，根據現場采集信息智能計算各回路調節閥門、引送風機的擋板或執行機構的最佳開度，自動完成與燃燒相關回路的控制點設定如主汽壓力、溫度、汽包液位、氧量、爐膛壓力等以及各回路控制參數的整定功能。實現故障診斷功能，將事故消滅在萌芽狀態；實現最佳運行工況尋優功能，基于邊緣計算技術集成了當前最先進的智能控制算法使鍋爐達到“快、準、穩、優”的最佳控制效果，實現燃氣鍋爐智能化控制。

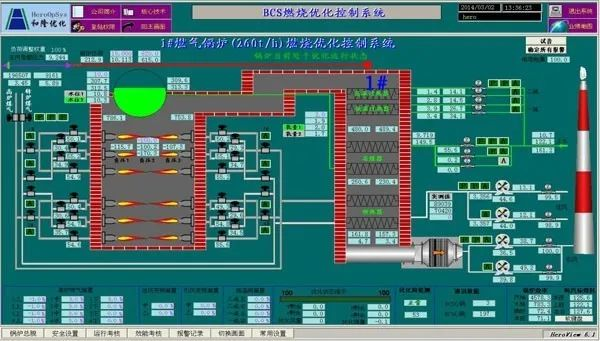

• 工藝流程圖表



• 核心優勢亮點

本技術產品使用了汽包液位控制模塊、主汽溫度控制模塊、爐膛壓力控制模塊、優化配風控制模塊、煤氣壓力控制模塊、主汽壓力控制模塊、多爐協調控制模塊、多燃料能量平衡模塊等功能模塊。采用了基于能量平衡的高轉焦煤氣協調控制技術、煤氣管網壓力和主蒸汽壓力協調控制技術、多爐協調優化控制技術、空燃配比尋優優化控制技術、軟測量模型技術、智能語音報警、故障診斷和自愈控制技術等技術實現了冶金燃氣鍋爐全智能自動優化控制。

• 相關參數描述

實現全自動優化燒爐，長期自控率大于95%；燃氣鍋爐運行穩定性大幅提高，安全性明顯改善。

煤氣節能率達到1.3%~5.0%以上。

【經濟效益分析】

• 投資回收周期

投資回收期0.3～1年。

• 應用效益情況

本技術產品應用于燃氣鍋爐優化改造后，為用戶實現鍋爐汽包液位、主汽溫度、爐膛壓力、配風優化、煤氣總管壓力、主蒸汽壓力、負荷等回路智能優化控制。實現通過鍋爐的多爐協調技術，實現多個燃氣鍋爐之間的燃燒平衡，通過能量平衡原理，協調“高轉焦”煤氣的使用量對燃氣鍋爐造成的不利影響，保證燃氣鍋爐95%的自控率和降低1.3%～5.0%以上的煤氣消耗。

【潛力前景分析】

• 市場應用潛力

該產品技術除了適用于燃氣鍋爐，還可適用于鋼鐵企業的高爐熱風爐以及軋鋼加熱爐、燒結機、豎爐、回轉窯等燃燒裝置總計超過3500臺。預計未來5年實施期內，冶金鋼鐵企業約有高爐熱風爐、加熱爐、燃氣鍋爐等主要耗能窯爐采用燃燒智能優化控制技術應用達到1000臺套，以3.0%的煤氣節能率，預計節約高爐煤氣141億立方，折合標煤181余萬噸，減排CO2量474萬噸，增加發電量37.1億度，創造節能效益20.4億元。BCS技術已高度集成標準化，技術先進實施周期短，效益可觀，投資回收期短，具備在冶金鋼鐵行業大規模推廣的價值。

• 推廣應用現狀

冶金鋼鐵作為耗能大戶且制造流程中多種燃燒裝置的能源消耗占冶金制造總能源的60%以上，提升冶金多種燃燒裝置的智能生產水平、挖潛節能力度勢在必行，燃燒智能控制技術是非常重要的手段。截止2021年12月31日，全國有鋼鐵制造企業256家（具備煉鐵能力），其中純電爐煉鐵企業33家；高爐煉鐵企業223家（數據來源-國家工信部“第一批~第五批《符合鋼鐵行業規范條件》），大約有1000座燃氣鍋爐。和隆優化已實施了鋼鐵企業41家的74臺燃氣鍋爐的智能優化升級改造，大約占比7.4%。BCS技術已高度集成標準化，技術先進實施周期短，效益可觀，投資回收期短，具備在冶金鋼鐵企業大規模推廣。

【典型案例介紹】

江蘇聯鑫鋼鐵3#320t/h燃氣鍋爐進行智能化升級改造項目：聯鑫鋼鐵3#320t/h燃氣鍋爐，主要燃燒高爐煤氣，并摻燒轉爐煤氣，燃燒的高度復雜性、耦合嚴重，摻燒轉爐煤氣存在燃料多變性，鍋爐上的測控儀表、執行機構精度問題，先進控制理論的工程化等問題造成燃氣鍋爐手動燒爐，自動化程度低，管網壓力波動大煤氣消耗高。該項目采用BCS技術進行改造，通過OPC通訊的方式與原DCS系統互聯，借助燃氣鍋爐智能優化控制系統強大的功能模塊庫，實現優化燒爐。項目于2020年1月~3月，完成系統安裝、調試、投運，2020年4月通過驗收。改造后實現長期自控率90%以上；實現節能率2.18%，年節約高爐煤氣3735萬m3，折標煤4800噸，減排二氧化碳12580噸，創造節能效益539萬元。項目投資回收期為3個月。

【信息提供單位】

• 單位名稱

北京和隆優化科技股份有限公司

• 單位簡介

北京和隆優化科技股份有限公司成立于2004年8月，總股本9500萬元。公司總部位于海淀區永豐基地中關村壹號，在北京、南京、濟南、西安、呼和浩特、沈陽、長沙等地建有全資子公司、技術研究院和辦事處等分支機構。公司通過ISO質量/環境/職業健康安全管理體系認證以及知識產權管理體系認證，是國家高新技術企業、雙軟企業，北京市級企業技術研發機構、北京品牌企業、北京市知識產權試點單位，是北京市及國家級專精特新“小巨人”企業、國家重點支持的國家級“專精特新”小巨人企業。

和隆優化擁有跨專業、跨行業、跨領域的復合型技術團隊。公司始終專注于流程工業“先進控制（APC）+在線優化控制（RTO）”細分領域，致力于邊緣計算、裝置級及企業級大數據挖掘、人工智能、工業互聯網、數字孿生、機器學習等新一代信息技術的研發和推廣。先后獲省部級科技進步獎、中國專利優秀獎、科技創新成果、智能制造創新大賽等各種獎勵、資質、知識產權200多項。其中已獲授權發明專利22項、實用新型3項、軟件著作權110項、商標28件。公司自主研發的30多項先進的過程優化節能技術產品已被廣泛推廣應用到全國二十八個省市自治區，行業涉及冶金、熱電、建材、化工等“兩高一低”流程工業企業的1500+生產裝置/生產線/大系統管網智能化改造業績，為企業提質增效、節能降碳創造了巨大經濟效益和社會效益，是國家“雙碳”戰略的積極踐行者。

附件：燃氣鍋爐智能優化控制系統.pdf
