【適用環境要求】
適用行業領域
酒店、小區、辦公樓、學校、酒店、賓館、別墅等舒適性采暖制冷場所以及有生活/工業熱水或有加溫及冷藏需求的場所。
應用環境要求
該技術產品最低工作環境溫度-45℃。
【技術產品簡介】
基本運行原理
愛柯冷暖供熱機組采用了R744(CO2)/R134a 復疊系統,低溫部分采用R744作為工質,高溫部分為 R134a工質。相對于其他常規制冷劑,即使處在低溫,二氧化碳(R744)的粘度也非常小,傳熱性能良好,效率衰減慢。利用 R744這一獨特特性,通過蒸發器吸收室外空氣的熱量,并通過蒸發冷凝器將熱量傳遞給系統高溫部分,高溫部分采用 R134a 作為工質,通過冷凝器將吸收的熱量再傳遞給用戶供采暖和熱水使用。同時,當系統在夏天制冷時,充分發揮 R134a 螺桿壓縮機的高制冷性能,達到冷暖最優的匹配。

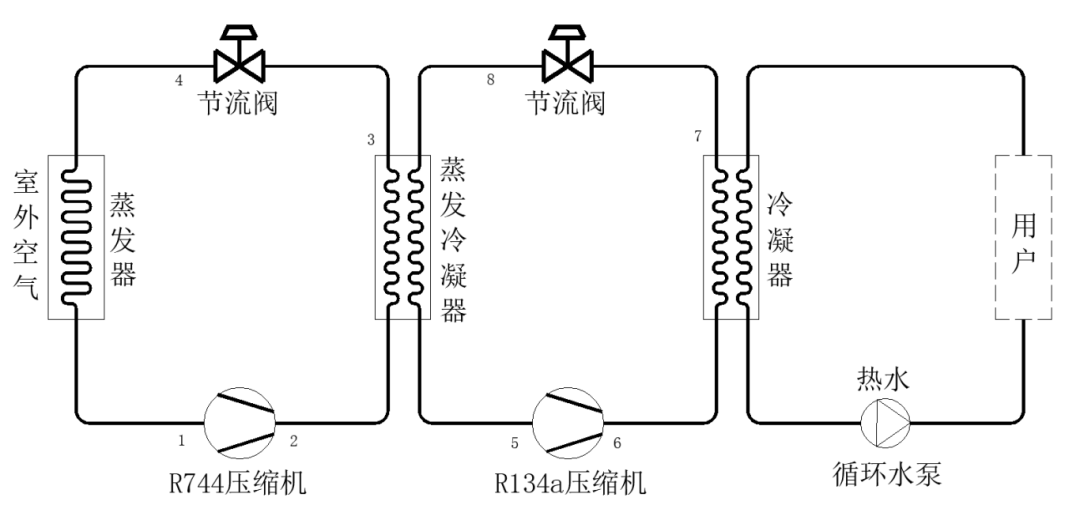

工藝流程圖表
核心優勢亮點
環保:CO2是對環境無害的自然工質,全球變暖潛能值為1,臭氧層破壞系數為0;
快速融霜:滿足供暖需求并且不停機的同時,可以實現3分鐘快速融霜;
超低溫:CO2作為熱泵機組的冷媒,具有高密度和低粘度,其流動損失小、傳熱效果好,可以滿足干球溫度-30℃時,出水溫度60℃;
大溫差:供回水溫差可達到5-25℃,對于需要改造或者擴建的城市供熱站可直接替換或耦合;
高出水溫:出水溫度最高可達到75℃,滿足城市集中式供暖或者分布式供暖的需求。
相關參數描述
名義制熱環境溫度-12℃,單機制熱量50KW~2000KW不等,供暖機組出水溫度35-75℃(自由設定),進出水溫差:5-25℃可調,室外環境溫度-12℃,制熱負荷性能系數COP2.97,最低工作環境溫度-45℃。
【經濟效益分析】
投資回收周期
與傳統供暖設備投資相比,增量部分投資回收周期約3-5年。
應用效益情況
該技術產品應用后,能夠幫助用戶解決供暖問題,節能效果顯著、效率明顯提升、降低維護成本、噪音降低、用地資源節約、安全性提高、智能化水平提高、明顯降低用能成本、降低管理成本、達到很好的減排效果等。
【潛力前景分析】
市場應用潛力
二氧化碳熱泵可用于供暖及生活熱水供應,從而促進建筑節能減碳。廣泛應用于嚴寒、寒冷、夏熱冬冷地區。目前,我國有約 150 億㎡的北方城鎮建筑冬季需要供暖,隨著城鎮化進一步發展和居民對建筑環境的要求不斷提高,未來北方城鎮冬季供暖面積將達到 200億平米。
推廣應用現狀
愛柯二氧化碳熱泵在低環境溫度下具備明顯技術優勢,目前已應用于中國寒冷地區75%高鐵站,供暖車站近700個,實現10年安全穩定運營。中鼎愛柯與北京熱力,京能熱力,新奧燃?xì)獾葒?guó)內各大熱力集團建立合作,在京津冀地區均有項目覆蓋。
【典型案例介紹】
潤江正定壹號院位于石家莊正定縣,小區總建筑面積130844.8㎡,為實現新型清潔供熱,采用3.2MW愛柯CO2熱泵供熱,有效的解決了供需矛盾,優化了供熱模式,提升了供熱保障能力。該項目全年常規能源替代量可達304.7噸標煤,二氧化碳減排量752.6噸/年,二氧化硫減排量6.1噸/年,粉塵減排量3.05噸/年,年節約費用60.9萬元。
【信息提供單位】
單位名稱
北京中鼎愛柯新能源有限公司
單位名稱
北京中鼎愛柯新能源有限公司是黑龍江愛科德科技有限公司核心戰略合作伙伴,作為唯一授權愛柯冷暖 ARCO 系列產品的全國總經銷與服務提供商,依托國家雙碳戰略與城市清潔能源供暖需求,致力于為客戶提供絕佳的產品應用體驗、全過程的系統解決方案及良好的售后維保服務。匠心造品,至臻服務是公司的永恒理念。
