【適用環境要求】

• 適用行業領域

電力、熱電、供暖等行業的各種規格的循環流化床鍋爐（簡稱CFB鍋爐）的運行操作控制系統的升級改造，及占能源消耗巨大、數量龐大的各類化工生產企業，如石油化工、煤化工、氯堿化工、精細化工、工業園區等配套的動力-熱電企業的各種鍋爐等。

• 應用環境要求

電力行業的大中型循環流化床鍋爐；化工等行業提供蒸汽、熱水等配套動力系統的熱電廠的CFB鍋爐；城市集中供暖領域的鍋爐房提供熱水的熱水鍋爐-CFB鍋爐等，從35t/h~1025t/h的CFB鍋爐均適用；各種鏈條爐、生物質發電鍋爐、垃圾爐排爐等以及大中小型煤粉爐（～1050t/h以下）。

【技術產品簡介】

• 基本運行原理

循環流化床鍋爐智能優化控制系統（BCS系統）基于原DCS系統最基本的測控儀表，通過OPC通訊的方式與原DCS系統互聯，借助循環流化床鍋爐智能優化控制系統強大的功能模塊庫（通用先進控制模塊、通用優化控制模塊、軟測量和有限條件正確相關技術、故障診斷和自愈控制技術、大數據挖掘數據統計分析技術、智能軟伺服接口技術、自適應控制技術和在線建模技術），實現循環流化床鍋爐汽包液位、主汽溫度、爐膛壓力、二次配風、一次風、鍋爐負荷、排渣以及床溫等回路優化控制。通過鍋爐的多爐協調技術，實現鍋爐間、鍋爐與汽機、鍋爐與用戶間的整體協調的優化自動控制，保證循環流化床鍋爐90%的自動投用率和降低1.5%～3.0%以上的噸汽煤耗。大型CFB鍋爐降低0.5%～1.5%以上的噸汽煤耗。

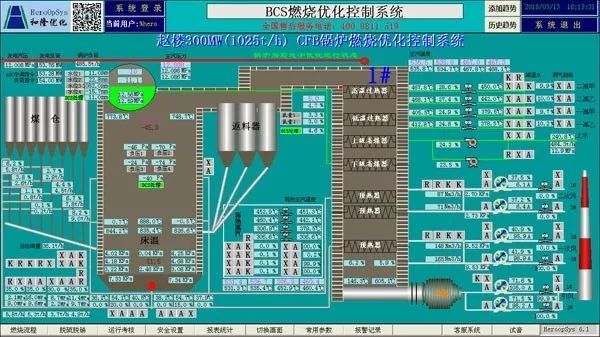

• 工藝流程圖表

• 核心優勢亮點

基于過程數據變化趨勢的相對正確而非絕對值的精確，對現場條件要求極低，適合國情；

用于燃燒關聯的基本測控信號，基于軟測量技術構建表征當前工況下燃燒效果的中間變量-§，其變化規律與熱效率一致，為鍋爐實現優化目標提供依據；

將華羅庚先生的“瞎子爬山法”優化策略用在了控制器設計上，通過滾動優化使鍋爐達到“越燒越好”的運行狀態；

集模糊控制、非線性控制和預測控制等技術于一體，全面克服過程本身的非線性、純滯后和時變性等難題，實現鍋爐運行參數精確、穩定控制。

• 相關參數描述

長期自控率大于90%；鍋爐運行穩定性大幅提高，安全性明顯改善。

汽包水位控制精度：R±3%。

主汽溫度控制精度：R±2℃（90%時間）。

鍋爐主汽壓力控制精度：R±3%R MPa（90%時間）。

爐膛負壓控制精度：R±20Pa。

床溫控制精度：R±5℃（中溫返料）。

斷煤自動處理率大于90%。

實現1.5%以上的綜合節能效益。

【經濟效益分析】

• 投資回收周期

循環流化床鍋爐智能優化控制系統（BCS系統）能夠為用戶大幅度提高鍋爐運行效率，提高蒸汽品質，降低煤耗，增加發電量，為企業實現顯著節能效益，投資回收周期為0.5～1年。

• 應用效益情況

循環流化床鍋爐智能優化控制系統（BCS系統）主要可為用戶的各類型鍋爐的各主要控制回路實現自動控制、智能尋優，使鍋爐運行始終在最佳運行狀態，穩定性、安全性大幅提高，智能化水平提高，長期自控率達到90%以上；節能率達到1.5%~3.0%以上，大型CFB鍋爐節能率0.5%~1.0%以上，節能效果顯著；實現鍋爐環保指標卡邊智能控制，減小二氧化碳、二氧化硫、氮氧化物的排放，對環境友好，有著很好的減排效果。

【潛力前景分析】

• 市場應用潛力

據相關電力網站公布的信息，全國的電力、熱電、城市供暖行業等大小CFB鍋爐總數超過5000臺以上，其中130t/h以上CFB鍋爐大約3000臺，折算裝機容量1.3億千瓦。目標客戶以130t/hCFB鍋爐以上為主要推廣對象。假設對其中80%的鍋爐進行BCS技術升級改造，按節煤率1.5%，可節約的標煤量為2574萬噸，創造節能效益257億元（按1000元/t標煤），投資成本約為24億元。另外，相當于減少CO2排放6743萬噸，減少SO2排放22萬噸，減少NOX排放19萬噸。為用戶創造的經濟效益和社會效益十分可觀，市場推廣潛力巨大。

• 推廣應用現狀

該技術已應用從35 t/h～75 t/h～130 t/h～220 t/h～280 t/h～310 t/h～440 t/h～650 t/h～1025 t/h等系列CFB鍋爐200多套，市場占有率4%以上。

BCS技術已成功應用于各種爐型的200多套鍋爐上，涉及中溫中壓返料、高溫高壓返料、熱水鍋爐、生物質發電鍋爐、熱電機組、單元機組等不同爐型，這些鍋爐總負荷達22950t/h，在提升鍋爐安全能、穩定性，減少人工需求的同時，已實現節約標煤22萬噸以上，實現節能效益1.54億元，減少二氧化碳排放量54萬噸，減少二氧化硫排放1.65萬噸，減少氮氧化物排放8250噸，取得了很好的經濟效益和社會效益。

【典型案例介紹】

山東華聚能源-趙樓電廠300MWCFB發電鍋爐（1025t/h）智能化改造項目，現場鍋爐（1025t/h）大部分回路投上自動，但還需要人工進行干預，采用常規PID控制，控制精度低，鍋爐摻燒煤泥60%以上。業主希望提高控制精度，優化操作，提高摻煤泥比例，節能率0.5%以上。該項目采用BCS技術進行改造，于2018年3月進廠，完成系統對接、調試、投運，2018年10月項目全面完成。經驗收，項目實現節能率1.0%，實現摻燒比例70%以上，年節標煤5775噸，減排二氧化碳15130噸，創造節能效益578萬元。該項目于2018年12月11日經中國煤炭工業協會鑒定，該項目成果在國內大型CFB鍋爐摻燒燃燒控制方面，技術處于國際先進水平。該技術適合在CFB鍋爐領域尤其是大型鍋爐進行大面積推廣。本項目投資回收期為4個月。

【信息提供單位】

• 單位名稱

北京和隆優化科技股份有限公司

• 單位簡介

北京和隆優化科技股份有限公司成立于2004年8月，總股本9500萬元。公司總部位于海淀區永豐基地中關村壹號，在北京、南京、濟南、西安、呼和浩特、沈陽、長沙等地建有全資子公司、技術研究院和辦事處等分支機構。公司通過ISO質量/環境/職業健康安全管理體系認證以及知識產權管理體系認證，是國家高新技術企業、雙軟企業，北京市級企業技術研發機構、北京品牌企業、北京市知識產權試點單位，是北京市及國家級專精特新“小巨人”企業、國家重點支持的國家級“專精特新”小巨人企業。

和隆優化擁有跨專業、跨行業、跨領域的復合型技術團隊。公司始終專注于流程工業“先進控制（APC）+在線優化控制（RTO）”細分領域，致力于邊緣計算、裝置級及企業級大數據挖掘、人工智能、工業互聯網、數字孿生、機器學習等新一代信息技術的研發和推廣。先后獲省部級科技進步獎、中國專利優秀獎、科技創新成果、智能制造創新大賽等各種獎勵、資質、知識產權200多項。其中已獲授權發明專利22項、實用新型3項、軟件著作權110項、商標28件。公司自主研發的30多項先進的過程優化節能技術產品已被廣泛推廣應用到全國二十八個省市自治區，行業涉及冶金、熱電、建材、化工等“兩高一低”流程工業企業的1500+生產裝置/生產線/大系統管網智能化改造業績，為企業提質增效、節能降碳創造了巨大經濟效益和社會效益，是國家“雙碳”戰略的積極踐行者。

附件：循環流化床鍋爐智能優化控制系統.pdf
