【適用環境要求】

• 適用行業領域

該產品廣泛適用于區域集中供熱行業中燃?xì)忮仩t房的煙氣余熱回收系統。

• 應用環境要求

本技術產品主要使用目標為4~20t規模，鍋爐排煙溫度不低于80℃，供熱系統末端采暖形式為散熱器或地暖的燃?xì)鉄崴仩t系統。

【技術產品簡介】

• 基本運行原理

直接接觸式煙氣余熱回收系統主要包含直接接觸煙冷，循環泵，板式換熱器，系統控制柜等主要設備。噴淋供水通過噴嘴進入噴淋煙冷，經過噴嘴霧化后的噴淋水與高溫?zé)煔膺M(jìn)行換熱后溫度提升，高溫?zé)煔夥艧岷鬁囟冉档?，進入煙道排出，升溫后的噴淋水落入噴淋煙冷集水箱，通過循環泵作用從噴淋煙冷集水箱進入板式換熱器與二次循環水進行換熱，經由二次循環水冷卻降溫后的噴淋水再次進入噴淋煙冷換熱，形成循環。二次循環水經由噴淋水加熱后，回到二次系統進行供熱。往復循環，完成對煙氣余熱的回收利用。

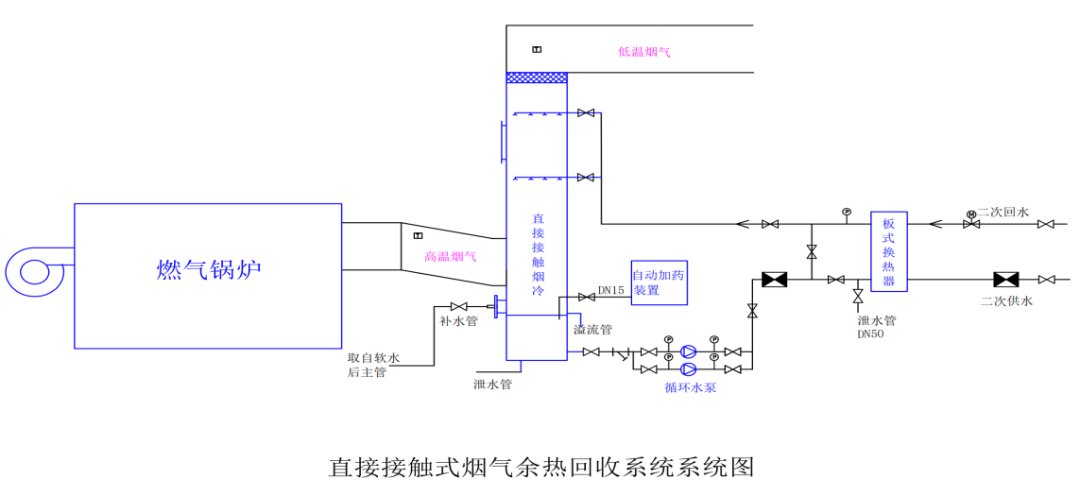

• 工藝流程圖表

• 核心優勢亮點

1、傳統的煙氣余熱回收裝置通常為間壁式換熱器，換熱端差（排煙溫度-回水溫度）一般在10℃-15℃左右。與傳統煙氣余熱回收裝置相比，直接接觸式煙氣余熱回收系統總體的端差水平在5℃，減小了回水與煙氣出口之間的換熱端差，提高了余熱回收效率。

2、將鍋爐的啟停信號與回收系統的水泵及電動閥進行聯動控制。當鍋爐啟動時，控制循環水泵啟泵及電動閥的開啟；當鍋爐停爐時，控制循環水泵停泵及電動閥關閉。

• 相關參數描述

鍋爐大小：2.8-14MW；

鍋爐前排煙溫度：110℃；

鍋爐后排煙溫度：40℃；

直接接觸煙冷高度：4000mm-6000mm；

直接接觸煙冷材質：304不銹鋼；

直接接觸煙冷噴頭材質：316不銹鋼；

二次循環水供回溫：40/35℃；

噴淋循環水供回溫：37/42℃；

循環水泵揚程：20-30m；

系統循環流量（單臺）：20m3/h-120m3/h；

循環水泵配備變頻器；

系統循環水PH值：7.5±1；

（所列參數為我司選型設計參數，會根據實際項目信息進行調整）。

【經濟效益分析】

• 投資回收周期

金色漫香苑項目鍋爐房1臺10t鍋爐安裝直接接觸式煙氣余熱回收系統后，2021-2022采暖季，系統節氣量為7.3萬m3，耗電1.88萬kWh，共節約運行成本約17.17萬元，改造總投資71.4萬元，其中與直接接觸式煙氣余熱回收系統相關投資約55.3萬，投資回收期約3.2年（采暖季）。

• 應用效益情況

針對燃?xì)忮仩t排煙溫度較高，傳統翅片管煙冷裝置余熱回收能力有限的狀況，直接接觸式煙氣余熱回收系統通過采用直接接觸換熱的技術路徑，可以幫助燃?xì)忮仩t房運營單位降低燃?xì)忮仩t的最終排煙溫度，提高熱回收效率，最終達到減少燃?xì)庀牧?，?jié)約運行成本的效果。

【潛力前景分析】

• 市場應用潛力

北京市集中供熱面積超過9億平方米，每年采暖季區域供暖鍋爐房天然氣耗量已達60億m3。按照50%的燃?xì)忮仩t采用直接接觸式煙氣余熱回收系統進行煙氣余熱回收的情況下，可以整體提高現有燃?xì)忮仩t效率4%-9%，按照平均效率6%計算，每年將可以節約天然氣1.8億m3。節約供熱企業運營成本約5億元。直接接觸式煙氣余熱回收系統的市場規模約10.5億元。

• 推廣應用現狀

直接接觸式煙氣余熱回收系統目前已率先在金房能源集團內部符合改造條件的項目上應用，通過申請成果認證、申報節能改造技術、申請技術專利、請第三方機構進行測試鑒定、在行業內召開技術推廣會等方式擴大技術影響力。同時，利用其作為供熱節能技術產品廠商的優勢，利用既有客戶群，將本技術在行業內推廣，逐步提高技術的市場推廣率。

【典型案例介紹】

金色漫香苑項目，位于北京市昌平區，供熱面積為22.65萬㎡，末端采暖形式為地暖系統。項目鍋爐房共有兩臺10t燃?xì)鉄崴仩t，投入應用時間為2013年11月，原鍋爐裝有兩臺翅片管式煙氣余熱回收裝置，鍋爐前排煙溫度約為100℃，經過翅片管煙氣余熱回收裝置后，排煙溫度在55℃左右，排煙溫度較高。

通過直接接觸式煙氣余熱回收系統的應用，將1#燃?xì)忮仩t最終排煙溫度從100℃降低到37℃，提高了能用利用效率，減少了燃?xì)庀?。?shí)現了節約燃?xì)?.3萬m3，綜合節約運行費用約17.2萬元的經濟效益。同時減少了溫室氣體排放，有著良好的節能環保的意義。

【信息提供單位】

• 單位名稱

金房能源集團股份有限公司

• 單位簡介

金房能源集團股份有限公司成立于1992年，深主板上市公司（股票名稱：金房能源，代碼：001210），原隸屬于北京市住建委房地產科研所的企業，“國家級高新技術企業”、“中關村高新技術企業”，國家發改委備案的第一批節能服務公司，獲得“北京市能效領跑者”。公司專注于供熱投資運營、節能改造和節能產品研發、生產與銷售。出身于科研人員的管理團隊經過30年實踐，在供熱領域形成了以“節能運營為主體，節能改造為輔助，節能技術為支撐”的立體化服務運營模式，現已成為中國供熱行業有重要影響力的節能供熱企業。

附件：直接接觸式煙氣余熱回收系統.pdf
