【適用環境要求】

• 適用行業領域

該產品廣泛應用于各種建筑（如住宅、酒店、商場、學校、辦公樓、商業綜合體或工業建筑等）的供暖、生產用熱、生活熱水系統。

• 應用環境要求

無。

【技術產品簡介】

• 基本運行原理

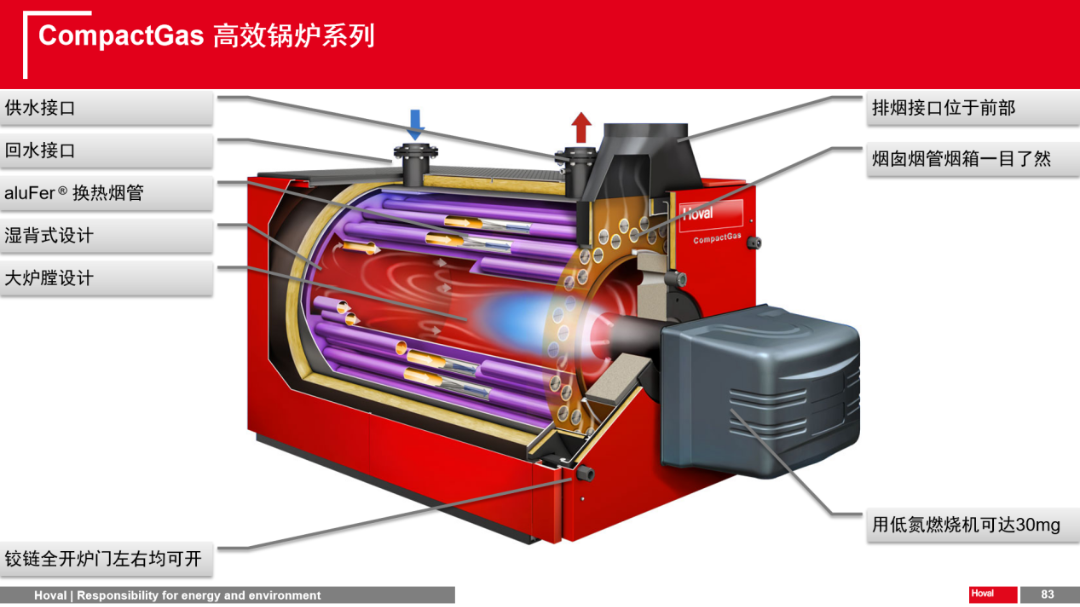

鍋爐為二回程構造，爐膛為第一回程，Hoval專門的aluFer煙管為第二回程。全自動燃燒器將燃料在爐膛內充分燃燒，高溫?zé)煔饨?jīng)過aluFer換熱煙管，充分將熱量傳遞給水，使得排煙溫度<100℃，熱效率>96.5%，遠超同類產品。鍋爐的爐膛容積極大，可有效降低爐膛內火焰溫度，匹配低氮燃燒器后，輕易滿足各地區環保對NOx的排放要求。鍋爐外敷優質保溫和外殼，既能保證極低的散熱損失，又使得鍋爐具備極佳的外觀。鍋爐帶有先進的全自動控制器，彩色觸摸屏操控，功能全面，操作簡單。鍋爐帶有平臺扶梯，便于日常操作。

• 工藝流程圖表

• 核心優勢亮點

特制aluFer換熱煙管，此煙管為雙層構造，內側（煙氣側）為鋁翅片，充分利用鋁的優秀傳熱性能、耐腐蝕性能，外側（水側）采用鍋爐專用鋼材。換熱能力是普通煙管的4倍。

大爐門，便于維護保養。

二回程結構，煙囪接口位于鍋爐前上方，鍋爐后方無需煙囪空間，與普通鍋爐相比可節省約25%的安裝空間。

回水溫度僅需>35℃（常規鍋爐要求>60℃），有效防止低溫回水的冷凝腐蝕。

• 相關參數描述

功率范圍：700-14000kW

額定壓力：≤1.6MPa

熱效率：≥96.5%

排煙溫度：<100℃

匹配低氮燃燒器情況下，可做到煙氣排放NOx<30mg/Nm3

【經濟效益分析】

• 投資回收周期

以2臺2800kW鍋爐為例，熱效率較普通鍋爐高5%，冬季采暖120天，每天累積運行10小時，天然氣單價3.5元/m3，則每年可節省燃料費用13.34萬元。

2臺CompactGas 2800高效鍋爐比普通鍋爐，高出投資約5萬元/臺，合計增加投資10萬元，投資回收期0.75年。

• 應用效益情況

節能效果顯著，比普通鍋爐熱效率高5%，節省大量燃料費用；同時安裝緊湊，可比普通鍋爐的占地空間節省25%。此款鍋爐的大爐門結構方便維護保養，可降低維護成本；另外，可允許更低的回水溫度，避免低溫運行時的冷凝腐蝕，保證鍋爐壽命，同時減少回水升溫裝置的投資，CompactGas允許回水溫度低至35℃，匹配冷凝器后熱效率高達105%；通過智能控制可降低管理成本；大爐膛的設計配合低氮燃燒器，能夠滿足各地環保要求。

【潛力前景分析】

• 市場應用潛力

普遍適用各種供熱需求，如冬季采暖、生活熱水、生產用熱水等。由于排煙溫度低于100℃，可使用板式熱回收作為空氣預熱器，最高可提高熱效率3%；由于允許更低的回水溫度，可附加冷凝器，進一步提升熱效率至105%。

• 推廣應用現狀

該產品自2009年在歐洲總部研發完成、2016年實現國內生產，至今已在國內使用最長13年，用戶反映良好，達到設計指標。

【典型案例介紹】

北京市海淀區清華東路東王莊小區鍋爐房改造項目，東王莊社區是上個世紀90年代開發的小區，配套設施成熟，占地130600平方米，駐小區單位40余個，樓房43棟，居民2548戶?，F(xiàn)場設有獨立小區鍋爐房，自2004年起采用了3臺承壓熱水鍋爐，2021年采暖季前完成了單臺鍋爐改造。現采用單臺 10 噸CG 高效承壓熱水鍋爐為小區供熱，替換了原 10 噸鍋爐。

現場節能降耗效果顯著，2021-2022年度采暖季間，以單臺 10 噸鍋爐承擔了往年兩臺鍋爐輪換供熱任務，極寒天氣下鍋爐以滿負荷出力，此時平均小時燃氣耗氣量低于 680m3/h，相較往年鍋爐效率提高近 10%。另外，因 CG鍋爐大爐膛，大水容量，熱穩定性更高等特點，燃燒機啟停次數減少，鍋爐故障報警概率季度減少，整個采暖季間實現了零投訴。

【信息提供單位】

• 單位名稱

皓歐東方（北京）供熱技術有限公司

• 單位名稱

2005年皓歐東方（北京）供熱技術有限公司成立，作為Hoval在中國的子公司，管理中國及東南亞區域的業務。皓歐是從鍋爐制造到智能供暖和氣候控制解決方案的全方位供應商，設計并制造家用及商用供暖系統，產品包括燃油/燃氣熱水和蒸汽鍋爐、冷凝鍋爐、太陽能系統、水箱及熱泵。我們的產品和技術同樣廣泛覆蓋了通風和空氣熱能回收領域。

附件：Hoval CompactGas高效熱水鍋爐.pdf
