【適用環境要求】

• 適用行業領域

本技術適用于具有間冷開式循環水系統的行業，包括電廠、制藥、化工、水泥、鋼鐵、焦化等。

• 應用環境要求

適用于循環水電導率≤6000μs/cm，CODcr≤150mg/L，石油類≤5mg/L，NH3-N≤10mg/L，F(xiàn)-≤1mg/L。

【技術產品簡介】

• 基本運行原理

本技術是基于以垢菌清產品為核心的智慧型循環水處理系統，是將垢菌清與各種水質儀表相結合，實現循環水系統的精細化管理。垢菌清是利用水中陰陽離子的電化學特性解決循環冷卻水系統結垢和微生物控制問題的設備。主要是向陰陽極板間通入直流電，通過電吸附原理在陰極區域強堿環境下形成大量垢體，在陽極區域強酸環境下產生強氧化性的殺菌物質，通過控制水體的朗格利爾指數（LSI）與穩定指數，來調節水中鹽份的平衡，從面達到控制結垢與殺菌的目的。

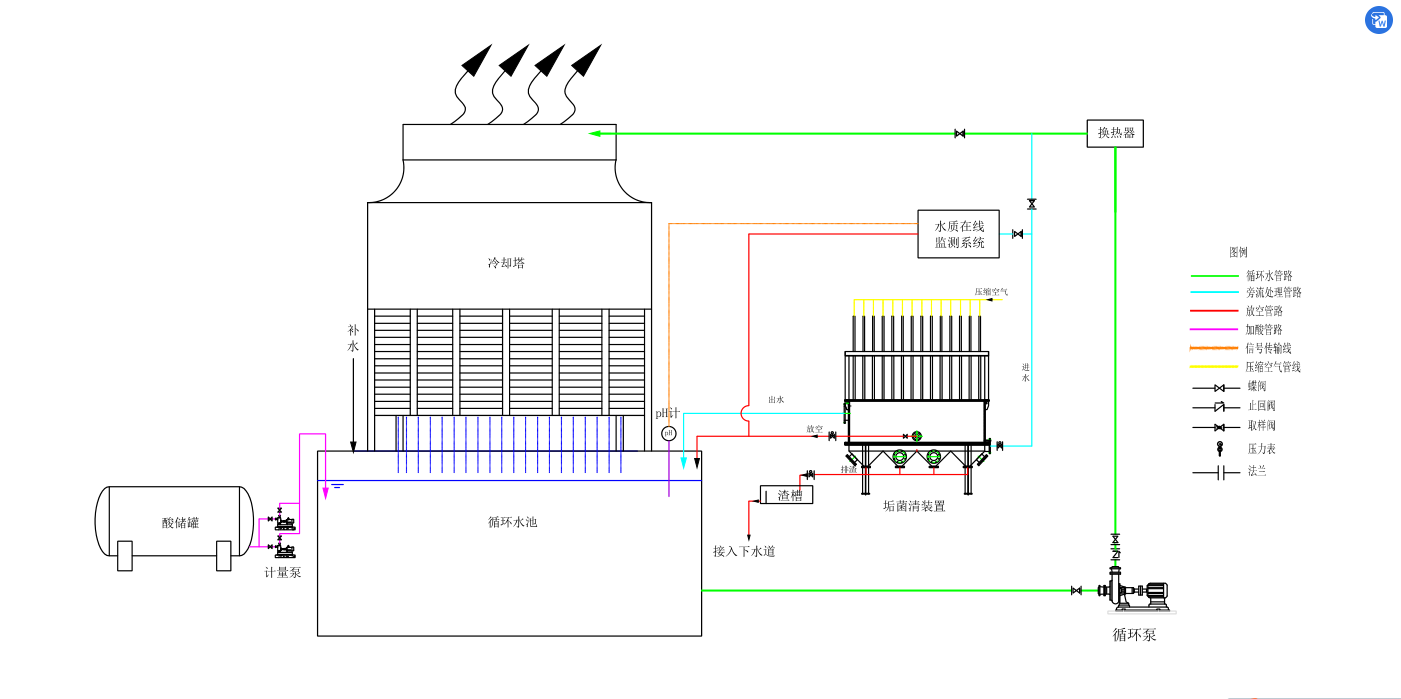

• 工藝流程圖表

• 核心優勢亮點

1、無需投加化學藥劑，無任何二次污染；

2、能提高濃縮倍數，大幅度減少補、排水；

3、可以實現數據化、智能化全自動運行；

4、系統運行費用是傳統藥劑法的1/10左右，換熱效率可提高10~30%；

5、作為一套環保節能產品，它把藥劑的消耗性支出轉化為固定資產投資，還可以申請政府節能補助，享受稅收優惠；

6、更有利于企業實現工業用水的近零排放。

• 相關參數描述

根據用戶需求，單臺設備可實現處理水量：25~300m3/h，運行電壓：0~24V，運行電流：0~1800A，設備對電導率、TDS、總硬度、鈣硬度、總堿度去除率平均為20~50%，對氯離子去除率為10~30%，處理后循環水朗格利爾指數LSI：0~2。

【經濟效益分析】

• 投資回收周期

設備運行后系統可節省藥劑費；可節省補水費；減少排污量，降低污水處理成本與費用，且排水中無磷，無二次污染，且總?cè)芙庑怨腆w含量較不使用垢菌清設備的同等濃縮倍數下的循環水系統要大大降低，進而可減少排污費及污水處理費，環境效益及社會效益顯著；可提高換熱效率約10%~30%，降低生產能耗；并可減少換熱器清洗次數并延長設備使用壽命，因此項目的投資回收期一般為1~2年。

• 應用效益情況

此技術可取代傳統的化學藥劑法進行循環水處理，通過電化學技術實現除垢、殺菌及防腐蝕的目的，在保證系統穩定運行的基礎上改善水質，同時實現節能、環保、節水減排的目的。設備運行后系統無需投加化學藥劑，可以節省藥劑費；可以提高濃縮倍數，平均減少補水30%以上，可節省補水費；平均減少排污高達80%以上，且排水中無磷，無二次污染，且總?cè)芙庑怨腆w含量較不使用垢菌清設備的同等濃縮倍數下的循環水系統要大大降低，可減少排污費及污水處理費，環境效益及社會效益顯著；可提高換熱效率約10%~30%，給使用廠家?guī)?lái)生產效率的提高，降低生產能耗；并可減少換熱器清洗次數并延長設備使用壽命。設備可實現全自動運行，智能化管理，節省人工，并可避免人工投加藥劑的危險性，運行費用低。

【潛力前景分析】

• 市場應用潛力

2020年我國工業循環水用水總量約824億m3，若全部采用垢菌清設備處理后，平均節水量可達30%左右，即可實現節水約247億m3。電化學處理技術連續兩年進入國家工業和信息化部公布的《國家鼓勵的工業節水技術工藝、技術和裝備目錄》。2021年12月國家稅務總局將循環水電化學技術列入環境保護、節能節水項目稅收優惠目錄，隨著工業廢水零排放的發展趨勢，未來綠色、環保、高效、節能的電化學處理技術必然將會成為處理工業循環水的主要方式！

• 推廣應用現狀

目前該技術雖有政府部門大力推廣，但尚處于市場推廣初期階段，目前市場主要的處理方式仍為傳統的化學藥劑法，新技術應用率低于5%，推廣價值高，所創經濟效益及環境效益大。

【典型案例介紹】

山東魯抗醫藥股份有限公司動力工段循環水系統循環水量為15000m3/h，保有水量為5500m3，原采用化學藥劑法進行處理，每年投加大量化學藥劑，補排水量也大，魯抗醫藥采用我司全自動垢菌清設備進行循環水系統水質處理，且增設一套水質在線監測系統，實現了循環水水質24小時在線實時監控，整個系統無人化全自動運行。

設備自2021年7月正式投入運行，完全停止緩蝕阻垢劑、殺菌滅藻劑及粘泥剝離劑等化學藥劑的使用，系統一直運行穩定，朗格利爾指數穩定控制在0~2之間，循環水總鐵及異養菌總數均遠優于《工業循環冷卻水處理設計規范》（GB50050-2017）規定限值，濃縮倍數大幅提升且水質指標遠優于廠區其它循環水系統，垢菌清設備對電導率、TDS、總硬度、鈣硬度、總堿度、氯離子的平均去除率高達40%左右，相較于化學藥劑法，具有顯著的環境及社會效益。且提高了系統的濃縮倍數，節水減排效果顯著，并且提高了換熱效率，每年可以給客戶節省直接經濟效益高達200萬以上，整個項目投資回收期不足一年，經濟效益非?？捎^。

【信息提供單位】

• 單位名稱

山東海能環境技術有限公司

• 單位名稱

山東海能環境技術有限公司坐落于美麗的泉城—濟南，公司成立于2007年，注冊資本1500萬元，是一家集研發、設計、制造、安裝、調試、運營為一體的專業從事工業水處理的高新技術企業。公司擁有優秀的管理團隊，先進的生產設備，市級電化學工程實驗室，嚴格貫徹ISO9001認證體系保證產品質量。公司取得了環保工程專業承包叁級資質、知識產權管理體系認證等各項資質證書，共申報了8項發明專利和40余項實用新型專利，公司研發的垢菌清電化學系列產品入選山東省重點節能技術、產品和設備推廣目錄（第八批），同時獲得山東省智能制造大賽二等獎、全國首屆綠色技術創新應用大賽三等獎、2019年度山東省循環經濟創新科學技術獎二等獎、2018中國科技創新領軍企業、魯班獎等多項榮譽。

附件：智慧型循環水處理系統.pdf
