【適用環境要求】

• 適用行業領域

有新風和空調需求的高大空間場所，如體育場館、展覽館、廠房、倉庫。

• 應用環境要求

建筑應為單層結構或處于多層建筑的最上層，層高>6米，舒適性空調需求。

設備風量需求范圍5000-9000 m3/h的區域。

【技術產品簡介】

• 基本運行原理

設備帶有排風機和送風機，可實現：排風、送風、混風等功能；設備帶有板式熱能回收，可將排風中的空調能量回收給新風；設備帶有換熱盤管，向場所內提高額外的冷熱負荷；設備出風口為全自動風向調節，滿足最大舒適度；設備懸掛在高大空間空調場所，直接送風至室內，不需要風管，可節省為克服風道阻力的電力消耗；設備可實現多種運行模式：排風+新風+熱能回收、單排風、單送風、循環風、夏季夜間制冷。

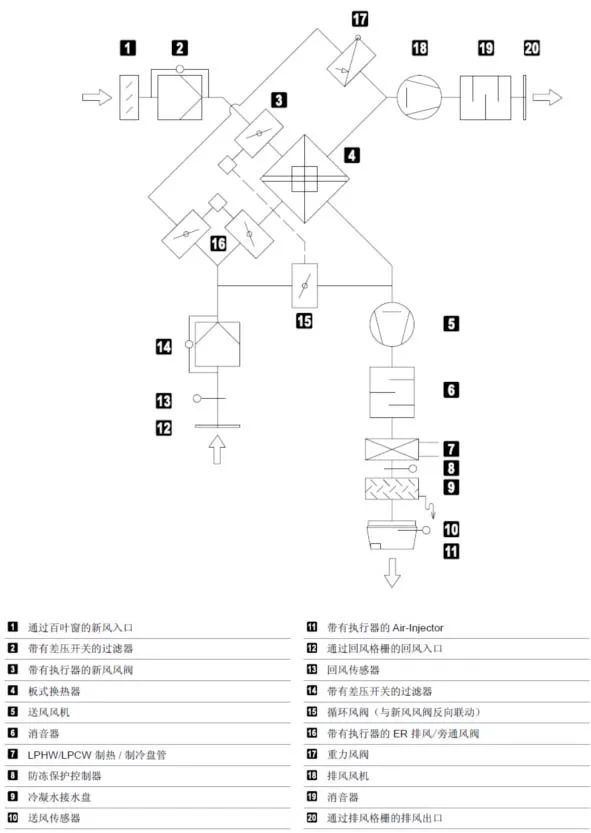

• 工藝流程圖表

• 核心優勢亮點

解決大空間的空調和新風需求，可適應層高6-25米，填補普通空調方式送風高度不足的空白；

帶有主動排風功能，保持室內空氣清新；

帶有板式熱能回收，將排風中的空調能量回收至新風，回收效率>63%；

帶有全自動風口，既能將空調風送達地面，同時地面無氣流感，實現最大舒適性；

帶有換熱盤管，提供額外的制冷/制熱；

無需風管，節省普通空調模式中為克服風管阻力消耗的電能。

• 相關參數描述

單臺風量：5000-9000 m3/h

送風高度：6-25米

熱回收效率：>63%

制熱量：最大150kW

制冷量：最大115kW

覆蓋區域面積：最大30×30m

【經濟效益分析】

• 投資回收周期

在室外空氣：33℃，60%，室內空氣：26℃，60%場景下，新風/排風量9000m3/h，回收效率70%，可回收能量35kW，空調主機COP=4時，可節省電力消耗7.5kW；無風道阻力消耗，預計節省電力消耗6kW，合計節省用電功率13.5kW。每天運行10小時，每年運行200天，合計節省電力消耗27000kWh/年。按照傳統方式20元/m3計算，則9000m3/h的風量，需18萬元，而Hoval的LKW售價15萬/臺。

• 應用效益情況

專門為層高超過6米的高大空間場所設計的新風空調單元，解決6-25米層高的建筑屋頂空調送風難以到達地面的問題；設備出風口全自動調節送風方向，保證地面空間舒適度；熱回收效率>63%，長期運行節省大量空調費用；智能控制，提升用戶使用體驗。

【潛力前景分析】

• 市場應用潛力

隨著我國經濟的高速發展，眾多高大建筑拔地而起，這已然成為了當下城市化建筑工程建設的主要趨勢。高大空間建筑具有空間面積大，高度高以及人員活動區域相對小等特點，容易產生熱分層，導致空間熱量耗散嚴重，造成能源不必要的浪費。在節能環保與綠色呼聲日益高漲的今天，隨著我國對高大建筑節能改造的逐漸深入，高大空間空調系統市場潛力巨大。

• 推廣應用現狀

Hoval于1970年開始研發，至今市場應用歷史超過50年，自2005年引進中國，在高大空間空調單元領域處于頂尖檔次。

【典型案例介紹】

德科斯米爾集團是一家全球運營的獨資公司，總部位于德國菲爾斯比堡。集團創建于1958年，在全球20多個國家設有60多處分支機構，員工人數超過6萬人。作為全球汽車零部件百?gòu)?qiáng)企業，德科斯米爾致力于現代汽車線束系統、品牌專屬內飾產品以及電子元件的研發和生產，并始終專注于高檔汽車領域。主要客戶有奧迪、寶馬、梅賽德斯-奔馳、保時捷、大眾等。

本項目位于沈陽市大東區輝山大街汽車零部件產業園，建筑物面積約6萬平米。采暖/制冷采用98臺皓歐Hoval高大建筑通風空調設備TopVent DKV, 采暖/制冷/新風/排風/熱能回收采用29臺皓歐Hoval高大建筑通風空調設備RoofVent LKW，大門采用皓歐Hoval一體式風幕機15臺，熱源采用皓歐Hoval高效熱水鍋爐CG2800，CG2100各2臺。RoofVent LKW，新排風處理總量為261000立方米每小時，其中熱回收效率64%，每小時節能約1113KW。

【信息提供單位】

• 單位名稱

皓歐東方（北京）供熱技術有限公司

• 單位名稱

2005年皓歐東方（北京）供熱技術有限公司成立，作為Hoval在中國的子公司，管理中國及東南亞區域的業務。皓歐是從鍋爐制造到智能供暖和氣候控制解決方案的全方位供應商，設計并制造家用及商用供暖系統，產品包括燃油/燃?xì)鉄崴驼羝仩t、冷凝鍋爐、太陽能系統、水箱及熱泵。我們的產品和技術同樣廣泛覆蓋了通風和空氣熱能回收領域。

附件：RoofVent LKW高大空間新風型空調單元.pdf
