【適用環境要求】

• 適用行業領域

海林樓宇自動化管理平臺通過對設備的一體化控制，在保持室內環境舒適的同時，降低建筑能耗，營造更綠色的建筑環境。廣泛應用于辦公樓、商場、酒店、學校、公寓樓、住宅樓等建筑。

• 應用環境要求

適用于各類樓宇環境的智能化、節能化解決方案。

【技術產品簡介】

• 基本運行原理

樓宇自控系統的目標就是對建筑內所有機電設備采用現代計算機控制技術進行全面有效的監控與管理，確保建筑內所有設備處于高效節能、安全可靠的最佳運行狀態，從而更好地發揮建筑物的潛能。樓宇自控系統能夠自動控制建筑物內的機電設備，通過軟件，系統地管理相互關聯的設備，發揮設備整體的優勢和潛力，提高設備利用率，優化設備的運行狀態和時間(但并不影響設備的工效)，從而可延長設備的服役壽命，降低能源消耗，減低維護人員的勞動強度和工時數量。最終，降低了設備的運行成本。

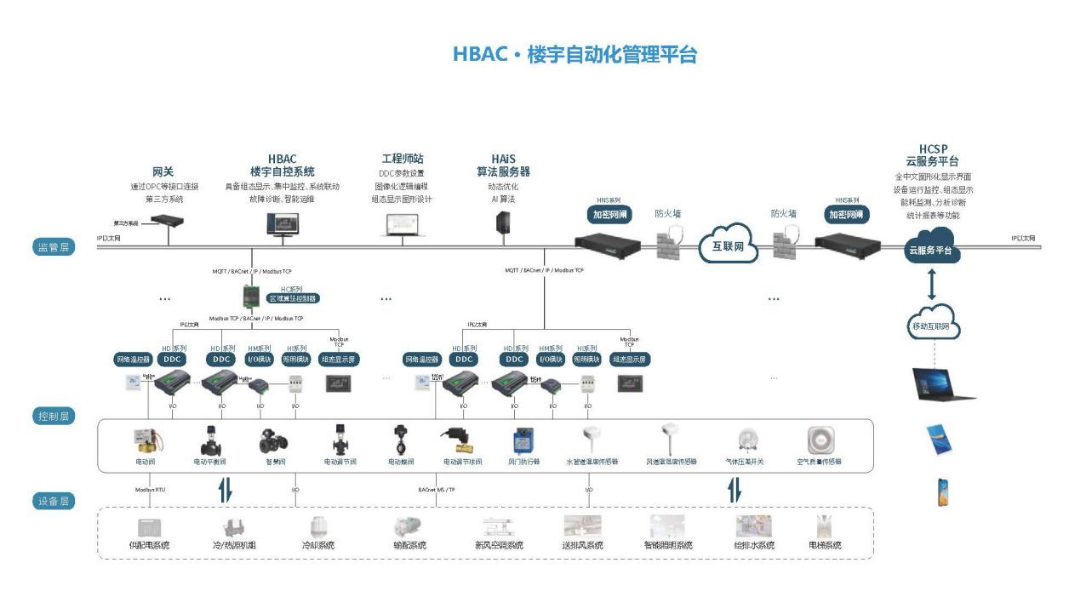

• 工藝流程圖表

• 核心優勢亮點

系統兼容性好：系統選用BACnet協議，相比其他品牌其兼容性更好；海林DDC較其它廠家相比，集成了網絡控制器的部分功能，同時DDC對下位的開放性、兼容性更好；在大項目的應用中成本相對較低，同時中小型項目中應用，由于架構簡單，成本優勢更明顯。

系統靈活方便：海林BAS系統以DDC為分布單元，采用以太網接口為上位接口，DDC之間的數據交互方便靈活，對于使用現有局域網絡的場合，可非常方便接入，大大節約施工成本。

運維優勢：海林自主研發和生產的全系列樓控產品及軟件平臺，為客戶提供全方位的售后服務和硬件服務。

• 相關參數描述

具有TFT2.8寸液晶彩屏；支持云服務，可實現遠程配置以及維護；支持BACnet、Modbus通訊；USB接口更方便系統升級與維護；支持電壓、電流、電阻、無源干接點信號輸入；支持電壓、電流、無源干接點信號輸出；以太網支持TCP/IP、UDP、HTTP協議；支持BACnet MS/TP、BACnet /IP協議；支持Modbus TCP、Modbus RTU協議；可直接與其它廠商的BACnet/IP和BACnet MS/TP設備互聯；本地可擴展IO模塊；內置實時高精度時鐘，保證斷電一段時間內時鐘繼續運行；可設定周計劃時間控制程序、節假日控制程序、循環控制程序等；可進行策略編程以滿足實際控制的不同要求；可實現PID控制。

【經濟效益分析】

• 投資回收周期

暫無。

• 應用效益情況

暫無。

【潛力前景分析】

• 市場應用潛力

中國的樓宇自控行業發展起步較晚，當前市場主要有兩大需求，其一為存量市場改造，其二是新增市場的樓宇智能化。一般情況下，弱電工程占智能化工程總造價5%~10%，而樓宇自控系統占弱電系統比例約為15%，據專家預測，2021年中國樓宇自控行業市場規模大概為71億元左右。同時，樓宇自控作為城市最基本單元樓宇的管理基礎，在未來必將成為整個數字城市的重要數據來源。

• 推廣應用現狀

由于國產樓宇自控起步比較晚，核心技術和產品研發能力相對薄弱，我國樓宇自控行業長期被國外品牌壟斷。近些年，國家大力提倡自主創新，建設創新型國家，樓宇自控作為建筑領域進入國產化的最后一塊陣地，需要優秀的中國企業迅速崛起。目前中國一些企業已經開始具備樓宇自控領域無論是系統還是產品的技術研發、高品質的產品制造及集成能力。海林自控作為國內一線的品牌，具備自主研發和生產的能力，兼具硬件和軟件能力，以及擁有從云到端的綜合技術能力，逐漸在國內樓宇自控市場取得重要地位。國內品牌樓宇自控系統具有性價比高、運維便捷、服務好的特點，產業認可度逐年提升。

【典型案例介紹】

石家莊正定國際機場指揮中心項目，暨海林樓宇自控系統應用于石家莊正定國際機場改擴建配套空管工程，本系統針對機場指揮中心的新風空調機組進行自控設計。本項目建筑面積5028.6m2（不包括連廊），建筑高度21.45米，地上共四層，局部五層（樓梯間）；一層主要為大廳、宿舍和設備用房等，二層主要為辦公用房、講評室、會商室、宿舍等，三層主要為辦公用房、講評室和設備機房等，四層主要為辦公用房和管制室，五層為出屋面樓梯間。海林樓宇自控系統實現對新風機空調機組的風機、電動水閥及電動新風閥進行電氣聯鎖，采用多種方式實現設備運行智能化管理；實時調控各項參數指標，如溫度、濕度，保持環境的舒適；此外控制系統還具備優化功能，實時優化系統運行。

【信息提供單位】

• 單位名稱

北京海林自控科技股份有限公司

• 單位名稱

北京海林自控科技股份有限公司成立于 1999 年，總部位于北京市昌平區回龍觀國際信息產業基地，是集研發、制造、銷售、服務于一體的高新技術企業，致力于提供以溫控器、DDC、傳感器、自控閥門、智能面板為核心產品，以樓宇自控、能源管理及智能人居為平臺的產品、系統與服務。海林自控運用自控技術、人工智能及物聯網等技術，對樓宇內的空調、采暖、新風、通風、熱水、給排水、照明、窗簾及溫度、濕度、空氣質量及能耗等，實施監測、控制、分析和管理，實現樓宇室內環境的舒適、健康和節能。23年的穩定發展，海林自控已成為中國樓宇自控領域的優秀企業，擁有樓宇自控領域全方位的解決方案及全線的產品。海林自控擁有強大的研發中心及實驗室，擁有自動化的電子產品制造工廠和自控閥門制造工廠。
