【適用環境要求】

• 適用行業領域

本技術適用于傳統火力發電行業及運用回轉式空預器進行換熱的行業。

• 應用環境要求

本技術適用于傳統火力發電廠空氣預熱器各種運行工況。

【技術產品簡介】

• 基本運行原理

整個系統由智能調控技術+貼附式彈性密封裝置構成。

該技術是根據“漏風控制”技術原理來進行設計的，基于對機組運行數據的分析，相應地調整密封裝置的安裝參數，在運行時通過監測、調整扇形板與密封裝置之間的相對間隙，貼附式彈性密封裝置使扇形板和轉子形成雙道密封間隙補償，從而使其達到“臨界接觸”狀態，降低了空預器的漏風率（最低可達到2.76%）,該系統實現了在不同工況下空預器的低漏風率，長期運行安全穩定。

貼附式密封裝置是利用密封盒內的接觸器在機組運行過程中，與扇形板上的過度板平穩接觸滑行至扇形板，接觸器的支撐彈簧產生形變，使扇形板與密封接觸器無間隙緊密接觸而達到控制漏風的一個過程，當密封接觸器滑離扇形板時恢復未進入扇形板的原態。（接觸器未進入扇形板時高于扇形板）依次循環，以此達到降低空預器漏風率。

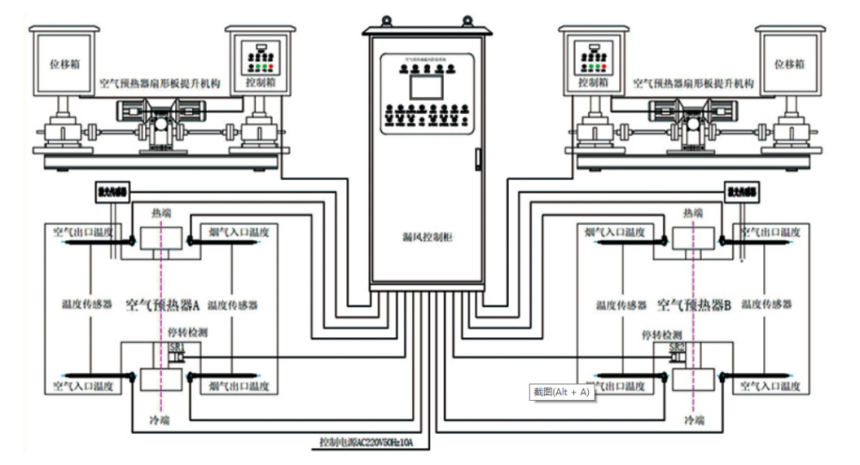

• 工藝流程圖表

• 核心優勢亮點

1、變工況漏風率指標穩定性好：根據負荷、空預器出入口的煙溫、風溫等參數的變化，實現不同工況、負荷或不同參數情況下，保持較低的漏風率。

2、維護成本和維護量小：實現密封裝置的接觸器與扇形板不同負荷情況下的“臨界接觸”，延長接觸器的使用壽命，減少備件費用.能有效降低維護成本。

3、提高空預器運行安全性：在鍋爐啟動、停爐過程或故障發生時，系統會發出緊急提升命令，將故障扇形板或所有扇形板提升（或下放）至安全位置。

4、使用壽命長。貼附式彈性密封接觸器始終與扇形板接觸，可降低飛灰磨損。與原固定密封片形成雙道密封，可長期不用更換密封組件。

5、經濟性好，變工況漏風率指標穩定性好

6、實現正反轉，根據用戶需求，實現密封接觸器正反轉。

• 相關參數描述

1、在同等負荷情況下，節能改造后，空預器漏風率能達到6%以下，根據鍋爐運行經驗數據表明，300MW發電機組，漏風率每下降1%，可降低煤耗0.21g/kwh。

2、空預器密封改造后，在額定工況下，由于漏風率降低，送風機、一次風機、引風機電耗降低。

【經濟效益分析】

• 投資回收周期

根據業主需求，本項目可選擇直接購買改造也可選擇合同能源管理的方式投資建設，根據業主原有工況的不同，漏風率降低率不同，投資回收期一般在1-2年。

• 應用效益情況

此系統在大幅降低空預器漏風率的同時也可降低風機出力，降低電耗，增強空預器安全運行時長，降低后續系統的運營成本，增加電廠收益。

【潛力前景分析】

• 市場應用潛力

本項目對裝機容量為200MW~600MW的傳統活力發電企業具有普遍推廣意義，對于在役機組、可適應改造的全國大約有千余臺，若全部實現改造，每年將為社會節約標煤約100萬噸。

• 推廣應用現狀

空氣預熱器貼附式彈性密封系統節能改造項目專業對接火電企業，目前該技術處于從市場推廣初期階段，應用率低于10%，推廣價值高，所創綜合利用效益大。

【典型案例介紹】

山西華光發電有限責任公司(以下簡稱華光發電公司)坐落在黃河東岸，河東煤田中部，山西省呂梁市柳林縣境內，交通便利，煤、水資源豐富。華光發電公司規劃裝機容量為2×600MW+2×600MW。本期工程于2005年8月6日開工建設，本期工程建設規模為2×600MW，安裝兩臺國產600MW亞臨界燃中煤空冷發電機組，煙氣治理采用高效靜電除塵器和特效除硫裝置，總投資約46億元，于2008年2月全部建成投產。目前，陽光發電有限責任公司3#爐空預器漏風嚴重，導致一次風壓降低，為了防止一次風管堵管，只能增大一次風機擋板開度，增加一次風機和送風機的出力，廠用電率也相應增加。一次風和二次風大量的漏到煙氣中，增加了引風機的出力，廠用電率相應增加。我司在對陽光電廠3#爐空預器節能改造后，現3#爐空預器漏風率為4.41%，降低六大風機電耗0.45%。節能效果顯著。

【信息提供單位】

• 單位名稱

山西昌德大成科技有限公司

• 單位名稱

山西昌德大成科技有限公司成立于2014年6月，注冊資金1000萬元是專業從事火力發電廠節能環保技術推廣的高新 技術企業，公司成功研發出新型的鍋爐空氣預熱器整體（綜合）密閉技術，以設計、研發、銷售、安裝、售后為一體，為用戶解決技術難題。

山西昌德大成科技有限公司是由國內多家企業和眾多技術專家共同組建的一家空預器密封專業技術服務型公司。公司在電力、機械、信息等領域擁有深厚的專業技術背景。

公司與華北電力大學、華北電力研究院、西安熱工研究院、山西大學等科研院所在產學研方面形成緊密合作。具有強大的技術力量，公司致力于空預器密封研究，并開發出新型的鍋爐空預器智控臨界密封技術，以全新的解決方案推動了空預器密封技術的科技進步。

附件：空氣預熱器貼附式彈性密封系統節能改造.pdf
