【適用環境要求】

• 適用行業領域

廣泛應用于辦公樓、商場、酒店、學校、公寓樓、住宅樓等各類建筑。

• 應用環境要求

幾乎適用于所有類型樓宇環境的能耗監測及節能控制解決方案。

【技術產品簡介】

• 基本運行原理

海林建筑能源管理系統采用先進的智能化集成技術，對建筑的能源及能耗采集、存儲、分析、展示、評價等，并按要求將數據匯總上傳有關部門的能耗監測中心。系統有三層設備構成，監控中心層由服務器、工作站、UPS不間斷電源、海林?建筑能源管理系統軟件等組成，通訊管理層由數據采集箱、網絡交換機、光纖收發器等組成，現場設備層由具有通訊接口的各類能耗計量儀表組成，如電表、水表、氣表、冷熱量表組成。

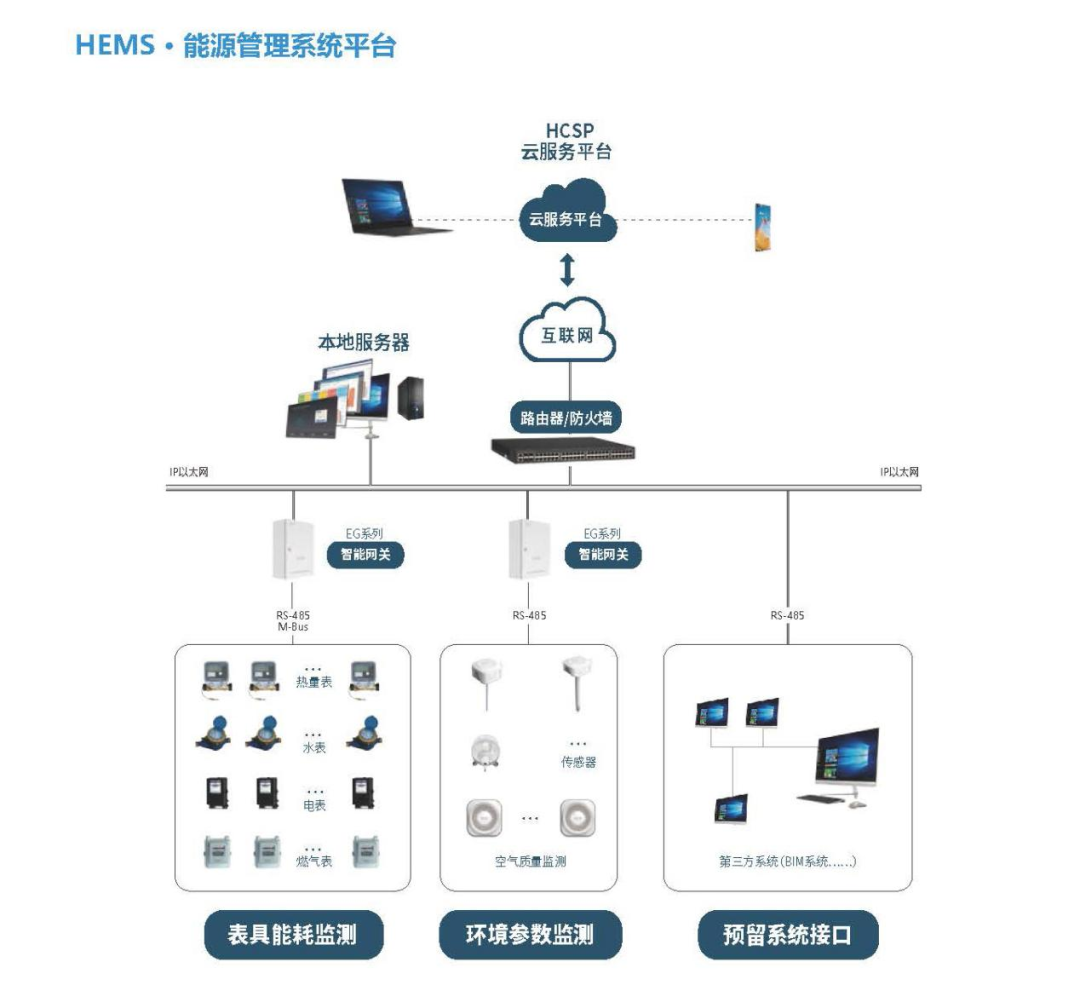

• 工藝流程圖表

• 核心優勢亮點

建立統一的能源管理系統平臺：對能源系統集中監測，能源使用全過程進行精細化管理，使能源管理數字化、智能化，提高能源管理水平；

能耗監測：按照《能源管理系統建筑技術導則》要求實現建筑電（水、氣）數據等一級、二級數據的分項計量以及能耗在線監測，從而實現建筑總能源及各級能耗的集中管理；

用能管理：根據建筑能耗設備配置情況，對建筑給排水、空調、動力、照明等系統重點能耗設備建立能耗監測和管控系統；

能效分析：實現能源數據實時監測和管理，并對能耗數據進行分類、分項統計分析，找出能源使用過程存在的不合理環節，挖掘節能潛力；

運維管理：實現配電系統、供電質量實時監測，發現能耗數據、電能質量異常并及時發出預警，提示管理人員排查。

• 相關參數描述

能源管理系統平臺應優先采用C#語言編制和B/S架構，能夠通過瀏覽器實現遠程查看能耗情況，系統應能夠通過Webservice等接口從電力監控系統、樓宇自控系統、ERP系統中獲取相關數據，且不得影響其它系統運行；能源管理系統支持?jǐn)?shù)據的手工導入和數據補錄功能；系統配置分布式面向?qū)ο笫降臄?shù)據庫管理系統，數據庫軟件分為實時數據庫和歷史數據庫。服務器應采用高性能、高速度和高可靠性的國際知名品牌主流服務器，支持遠程管理。服務器處理器配置不低于Xeon3.2GHz，4MB二級高速緩存，內存不小于DDR3，8G內存，最大支持32GB；硬盤：2TB SAS熱插拔硬盤（鏡像操作系統），光驅：16XDVD-ROM，7個高性能I/O擴展插槽，2個支持熱插拔功能，至少2個100/1000Mbps以太網電口，可配置冗余電源。

【經濟效益分析】

• 投資回收周期

暫無。

• 應用效益情況

能源管理系統的實施可以帶來整體管理能力的提升，進而提高能源管理的水平，從而消除能源漏洞、杜絕能源浪費、避免不合理的運轉、提高設備的運行效率等各個方面節省能源。綜合來看，通過能源管理系統可以為用戶降低10%-30%的能源消耗。

【潛力前景分析】

• 市場應用潛力

我國建筑能耗占全社會總能耗的三分之一，是工業、交通以外的第三大耗能領域。據了解，2012年，在重慶市城鎮既有公共建筑中，近70%的建筑為高耗能非節能建筑。對于高能耗現狀，國家積極應對，陸續推進醫院、學校、政府辦公大樓等公共建筑的節能改造工作。

針對這一現狀，國家已經開始積極構建統一的建筑能源統計監測系統，并制定了相關技術標準，規范了數據的采集、傳輸、處理、分類等，為建立資源共享的建筑能耗數據庫做出實際行動，并在一線城市推行試點。目前已經在北京、上海、深圳等城市取得了一定的成績。

• 推廣應用現狀

海林自控屬于國內一線的暖通自控品牌，具備自主研發和生產的能力，擁有全方位的解決方案及全系列的產品體系，海林建筑能源綜合監控系統應用在眾多國家重點節能改造工程及綠色建筑中，實現了對耗能設備能耗量監測、統計、比較、分析、管理，為建筑樓宇的節能管理控制提供了可靠、詳細的能耗數據，能夠有效降低能耗達到20%—30%。

【典型案例介紹】

北京未來科學城第二中學、第二小學：

位于北京昌平的超低能耗示范項目學校未來科學城第二中學即將交付使用，項目榮膺北京市綠色安全文明樣板工地，北京市結構長城杯金獎等榮譽。未來科學城第二中學、未來科學城第二小學項目是海林自控重點服務的超低能耗學校建設項目。提供完善的能源管理系統解決方案，并開發了超低能耗建筑運維平臺。該系統包括軟件運維平臺以及配套硬件設備，包括溫控器、熱量表、電動閥、平衡閥、空氣質量傳感器等產品，實現對建筑內能耗數據監測，對采集到的數據進行運算、優化，調控設備的工作狀態，實現設備最大限度的高效利用，從而塑造舒適健康的環境，并達到近零能耗建筑的目標。未來科學城第二中學、未來科學城第二小學項目作為北京市政府投資項目審批改革的試點工程，對昌平區教育系統乃至昌平區建設具有重要意義，為建筑行業綠色節能建筑，推動建筑行業數字化智慧化管理模式的發展。

【信息提供單位】

• 單位名稱

北京海林自控科技股份有限公司

• 單位名稱

北京海林自控科技股份有限公司成立于 1999 年，總部位于北京市昌平區回龍觀國際信息產業基地，是集研發、制造、銷售、服務于一體的高新技術企業，致力于提供以溫控器、DDC、傳感器、自控閥門、智能面板為核心產品，以樓宇自控、能源管理及智能人居為平臺的產品、系統與服務。海林自控運用自控技術、人工智能及物聯網等技術，對樓宇內的空調、采暖、新風、通風、熱水、給排水、照明、窗簾及溫度、濕度、空氣質量及能耗等，實施監測、控制、分析和管理，實現樓宇室內環境的舒適、健康和節能。23年的穩定發展，海林自控已成為中國樓宇自控領域的優秀企業，擁有樓宇自控領域全方位的解決方案及全線的產品。海林自控?fù)碛袕?qiáng)大的研發中心及實驗室，擁有自動化的電子產品制造工廠和自控閥門制造工廠。

附件：能源管理系統.pdf
