【適用環境要求】

• 適用行業領域

本技術適用于各種氣體的分離凈化，特別是燃料電池用氫氣的深度凈化，一般安裝于化工園區內。

• 應用環境要求

無。

【技術產品簡介】

• 基本運行原理

MDP模塊化定向除雜技術是根據雜質的組成種類進行定向分析，優化選擇脫除材料和方法及雜質的脫除順序。氫氣中的雜質分為三大類：有機易吸附類（甲醛、甲酸、烴類等）、無機易吸附類（NH3、H2S、SO2、鹵代物等）、弱吸附類（O2、N2、CO、Ar等），MDP技術好比一個醫生，首先對原料氫氣進行診斷，判斷出其中含有的雜質種類及濃度，然后根據診斷結果選擇對應的脫除方案。對于弱吸附類的每種雜質都使用專用吸附劑對應脫除，弱吸附類雜質脫除后的氫氣中，O2含量小于1ppm，CO含量小于0.1ppm、N2含量小于10ppm，對于易吸附類雜質，則是根據雜質種類或者酸堿性選擇特定的吸附劑或者催化劑，達到優化脫除。

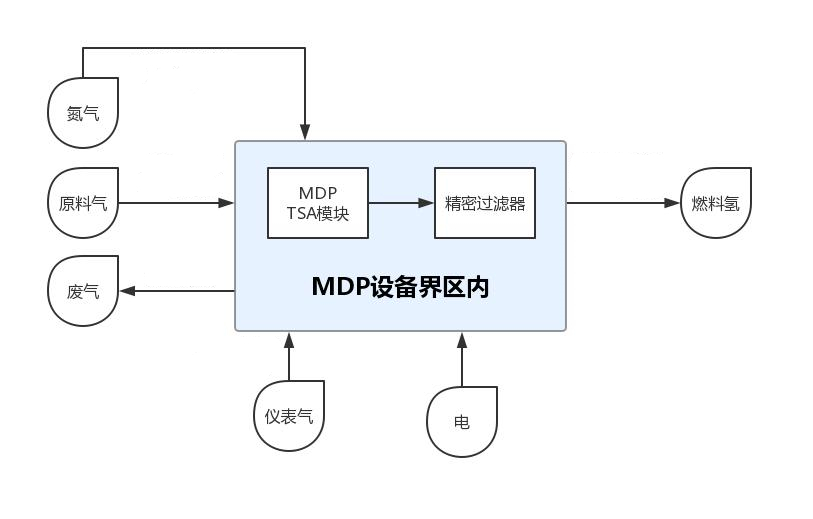

• 工藝流程圖表

• 核心優勢亮點

采用“模塊化定向除雜”技術（MDP Modular Directional Purification）的MDP氫氣除雜裝置分為“MDP-凈化”、“MDP-除氧”、“MDP-脫硫”、“MDP-變壓提氫”、“MDP-變溫除雜”等多個模塊，針對不同工業氫氣的組分和含量，采用不同的模塊組合處理，具有“兩低一高”的特點：純化后的氫氣有害雜質含量低、純化成本低、氫氣收率高。

• 相關參數描述

處理能力：50-10000Nm3/h

產品氫氣品質：達到GB/T 37244-2018《質子交換膜燃料電池汽車用燃料 氫氣》和GB∕T 3634.2-2011《氫氣　第2部分：純氫、高純氫和超純氫》

主要脫除雜質：CH4、H2O、CO2、O2、N2、CO、Ar、NH3、H2S、硫化物、鹵化物等

【經濟效益分析】

• 投資回收周期

以典型的1000Nm3/h的氫氣提純凈化裝置為例，每一標方99.99%純度的原料氣售價約1.5元，經MDP模塊化定向除雜技術提純凈化后獲得的燃料電池用氫售價達到了2.4元一標方，按每年8000小時運行時間計算，年增加產值約720萬元，年增加毛利約500萬元，該裝置包含配套設備的總體投資約400萬元，設備滿負荷投運后，用戶僅需約10個月就可收回全部投資。

• 應用效益情況

MDP模塊化定向除雜技術可經濟的將含有各種雜質的氫氣深度提純凈化到燃料電池用氫的要求，對于生產氫氣的企業來講，可擴展原有的氫氣應用和銷售場景，較大程度的提升氫氣的產品附加值，獲得高收益；對于當?shù)氐臍淠墚a(chǎn)業來講，可通過工業副產氫的提純凈化獲得品質可靠、綠色低碳、經濟性好的燃料電池用氫，降低氫能產業，特別是燃料電池汽車的運行成本和維護成本，推動氫能產業在當?shù)氐目焖侔l(fā)展；替代原有的燃油車還能實現節能減排、降低污染的社會效益。

【潛力前景分析】

• 市場應用潛力

根據中國氫能聯盟的預計，到 2030 年，中國氫氣需求量將達到 3500 萬噸，在終端能源體系中占比 5%，用于交通領域約500萬噸。到 2050 年氫能將在中國終端能源體系中占比至少達到10%，氫氣需求量接近 6000 萬噸，可減排約 7 億噸二氧化碳，產業鏈年產值約 12萬億元，其中交通領域用氫2458萬噸（樂觀4178萬噸）；MDP的銷售數量與氫能車數量正相關，到2030年約需新建3000套此類裝置，到2050年約需新建10000套此類裝置。

• 推廣應用現狀

MDP模塊化定向除雜技術已經在山東淄博、河南濮陽、福建三明等地得到了應用，除了在燃料電池汽車用氫氣領域外，該技術還可以匹配固定式氫氣發電裝置，開拓分布式發電領域的應用。

【典型案例介紹】

以山東淄博的應用為例，已經完成兩期設備的投運，利用齊魯石化工業園內的工業副產氫經MDP模塊化定向除雜技術提純凈化后，為淄博市四個加氫站和200輛燃料電池公交車提供氫氣供應，運行一年多以來，設備穩定可靠，得到了用戶的充分認可，三期項目即將開建；生產的氫氣品質和經濟性保證了淄博市燃料電池公交車的長期穩定運行，也助力氫能產業在淄博的蓬勃發展，使淄博成為已經批復的全國五個氫能示范城市群全部參與的唯一城市。

【信息提供單位】

• 單位名稱

北京佳安氫源科技股份有限公司

• 單位名稱

北京佳安氫源科技股份有限公司是集研發、設計、生產與運營于一體的高新技術企業，由北京北大先鋒科技股份有限公司、華控技術轉移有限公司、清華能動系教授和北大先鋒員工等共同出資成立，佳安氫源是中國兩大名校史上第一次聯手打造的高科技企業。

佳安氫源面向氫能源領域核心環節，開發了MDP工業氫氣純化，MDP燃料氫氣定向除雜、HOGE尾氫催化器等產品，致力于成為氫氣品質與安全的守護者。

附件：MDP模塊化定向除雜技術.pdf
