【適用環境要求】

• 適用行業領域

代替原先燃煤供暖，為所有建筑提供供暖，包括生產廠房、車間、辦公樓等；南方需要采暖的地區提供冬季取暖熱源整體方案該產品可為寫字樓、辦公樓、酒店賓館、住宅小區、學校、醫院、商場、體育館、游泳館等建筑中央空調提供高品位低價格的冷熱源和生活熱水?？蔀槭突どa(chǎn)提供高品位低價格的冷熱源?？蔀榧徔?、醫藥、冶金、化工、煙草等工業提供高品位低價格的生產熱源?？蔀榘l(fā)電廠提供有效節能改造技術方案。

• 應用環境要求

產品應用沒有特定條件設定，只要有低谷電、風電、光伏電、棄風電等存在的地方都適用，不受地域、規模、環境、資源能源等因素的限制條件的限制。

【技術產品簡介】

• 基本運行原理

由發熱介質將電能轉換為熱能后，通過熱交換將熱能存儲于固體蓄熱磚中。溫度可從常溫至最高800℃。蓄熱池外層采用高能絕熱體，使高溫蓄熱池與外環境達到熱絕緣。當負載需要熱量供給時，設備可按照預先設定好的程序，按設定的溫度和供熱量，在用戶指定時間段，自動由變頻風機提供的高溫循環空氣，利用氣水換熱原理對負載循環水進行熱交換，由負載水泵將熱水提供至末端設備中。輸出溫度的穩定性采用多種方式控制，如進回水溫差、出水恒定溫度、輸出總熱量測定、負載溫度波動平均值等。以上測檢數值通過中央電腦處理后，將指令傳輸給各自動控制單元，對設備進行全自動無極化精確運行控制，精度控制在1-2℃區間內，保證供熱溫度持續恒定。

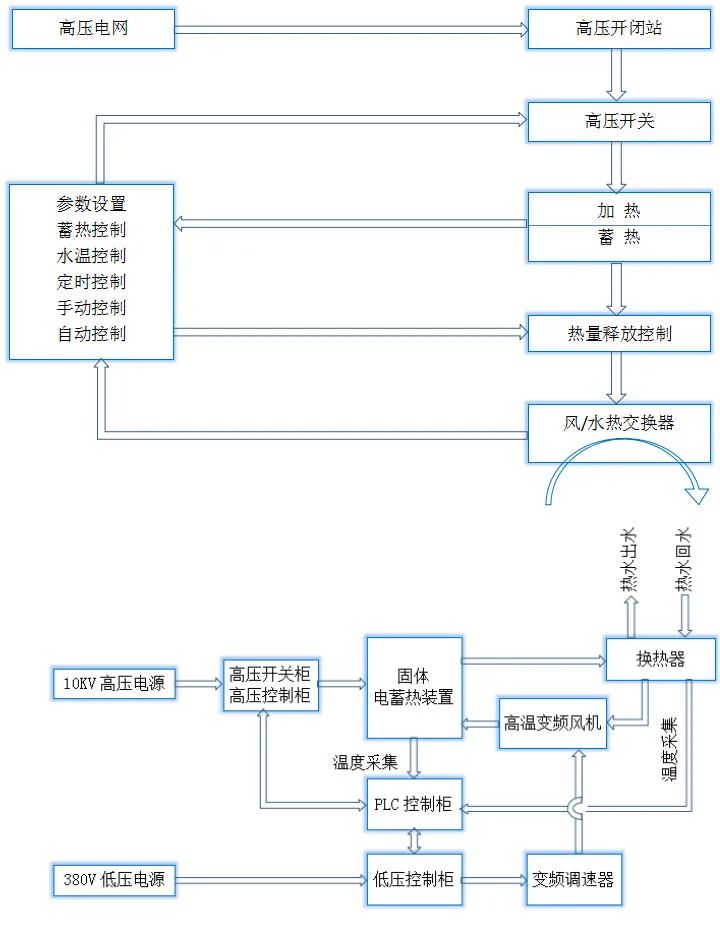

• 工藝流程圖表

• 核心優勢亮點

高溫固體蓄熱材料的研究：采用特定材料作為蓄熱材料，固體蓄熱介質的耐熱溫度最高可以達到1200℃。

設備后續維護保養難度降低：實現模塊化安裝，核心部件如電加熱元件等均為模塊化設計，可快速更換，極大的降低了后續維護的難度。

固體蓄熱系統的綜合研究：項目利用了電熱技術、絕熱技術和固體蓄熱技術，將電能轉化為熱能儲存，解決了電能不易儲存的問題。同時利用熱交換技術，將熱能有效的導出，可以采用熱水、熱風及蒸汽等形式將能量輸出，并保證了儲存能量利用率在95%以上。固體蓄熱系統采用PLC編程技術，并采用彩色觸摸屏設計，實現了人機對話，用戶可直觀的觀察設備運行情況，并實現了各種參數根據用戶需求靈活設定。

10KV~66KV高壓固體蓄熱設備，解決了客戶變壓器增容的難題，并降低了線路損耗，得到了國家電網的大力支持。

• 相關參數描述

電加熱式固體蓄熱設備分為電蓄熱熱水機組和電蓄熱熱風機組兩類產品，設備本體內的換熱器、循環管道均采用優質專用鋼管組件，并實現全自動運行、無人值守的控制水平。目前公司可提供輸出功率為：300kW-10000kW的產品，也可以根據客戶的需要專門制作。生產電加熱式固體蓄熱設備電壓等級為：380V、6KV、10KV，滿足大面積熱源需求。采用特定材料作為蓄熱材料，固體蓄熱介質的耐熱溫度最高可以達到1200℃。蓄熱式導熱油鍋爐系統，利用夜間低谷電儲存熱能，最高儲存800℃的爐內溫度，可提供恒溫導熱油，出口溫度可達到250℃，可廣泛用于工業需求的高溫領域，替代煤和燃?xì)鈱?dǎo)熱油爐。蓄熱式蒸汽鍋爐系統，利用夜間低谷電儲存熱能，利用高溫?zé)犸L(fēng)進入蒸汽發生器，可產生100℃-180℃飽和蒸汽，替代蒸汽煤鍋爐、電蒸汽鍋爐等。

【經濟效益分析】

• 投資回收周期

以10000㎡辦公樓為例，以張家口（低谷電價格0.15元/度，天然氣價格4.00元/m3）為例，使用低谷電蓄熱產品的熱效率能達到95%，供暖季能源消耗量為657632，年運行費用（150天計算）9.86元/平方米，而同等供暖面積下，電直熱鍋爐的運行費用在44.19元/㎡，燃?xì)忮仩t的運行費用也在29.84元/㎡，集中供暖的運行費用在36.80元/㎡。

• 應用效益情況

與傳統的電直熱鍋爐、燃?xì)忮仩t、集中供暖相比，電加熱式固體蓄熱設備熱效率能夠達到95%，通過控制系統的應用可以達到無人值守、自動控制更加智能化，降低了管理成本和維護成本，同時對于機房的要求比較低，常壓設備，更加安全可靠，同時最重要的是達到了很好的減排效果，符合國家環保大形勢下的要求，且適應性更強，只需有峰谷電價差就可以。

【潛力前景分析】

• 市場應用潛力

公司的的電加熱式固體蓄熱設備利用低谷電、太陽能、風能等廉價、清潔能源，將電能轉化為熱能并以高溫存儲在蓄熱設備中，當需要使用熱量時，設備再通過油、風等換熱介質輸出熱量進行供熱。同時設備儲熱、取熱無排放、無污染，屬于清潔能源。產品廣泛應用在取暖、干燥、烘干等工業、民用領域，有蓄熱能力強、儲熱溫度高的特點。設備蓄熱采用清潔能源，可以降低能耗、節省成本，對低谷電的使用主要客戶是需要大面積供暖的客戶，需要熱風、熱水的工業單位等，所以說市場規模巨大，前景廣闊。

• 推廣應用現狀

近二十年來，世界能源結構發生了巨大變化，傳統化石能源的使用，對環境造成了巨大的負面影響，節能減排成為當前中國乃至世界能源工作的中心議題，隨著新能源的開發使用，煤炭將逐漸退出民用供熱領域。電加熱式固體蓄熱更符合國家電力“移峰填谷”的政策導向。電能替代作為治理大氣污染方面的重要措施之一，已被寫入了國務院《大氣污染防治行動計劃》等重要文件。對此，國家電網公司提出了“全面深入推進電能替代”。。

【典型案例介紹】

昌吉熱電廠隸屬華電集團新疆發電有限公司，發電機參數：2×330MW亞臨界抽汽凝汽式汽輪發電機組,電廠位置：位于昌吉市區以北約3km的濱湖鄉，昌吉市至濱湖X121道路東側50米處，廠址以東南4km為第二污水廠，屬昌吉市轄區。

電廠供熱情況：電廠距昌吉市熱用戶的供熱距離在5～15km范圍內，掛網面積約為1400萬㎡。根據國家能源形勢，我公司迅速啟動昌吉電廠調峰工作，積極研究探索機組可實施的靈活性方案，實現熱電解耦并提升機組運行靈活性，為電網消納更多清潔能源創造空間。

項目規模情況在冬季供熱期：為實現昌吉電廠2臺火電機組靈活性調節，達到熱電解耦目的，我方投資建設一套285MW綜合調峰系統，最大每小時可減少上網電量28.5萬千瓦時，為清潔能源發電創造有利空間。同時給電廠及投資方帶來經濟效益。

【信息提供單位】

• 單位名稱

煙臺卓越新能源科技股份有限公司

• 單位名稱

煙臺卓越新能源科技股份有限公司成立于2012年，注冊資本2493萬元，公司主要從事綜合能源系統工程，大面積清潔供熱工程，電蓄熱設備的研發、設計、制造、銷售、系統集成、項目運營服務，工業領域蓄熱工程，微電網系統，電廠調峰項目，風力發電供暖項目等，公司進一步開展的業務板塊是“智慧能源互聯網+”。

附件：電加熱式固體蓄熱設備.pdf
