【適用環境要求】

• 適用行業領域

電煤、生物質發電、電熱、燃?xì)?、燃油、余熱發電等各種形式的蒸汽鍋爐。

• 應用環境要求

適用于一切形式的蒸汽鍋爐，該技術不改變鍋爐既有結構，串聯多極鍋爐節能裝置安裝在除氧器前的進水主管道上，施工簡單，不受對環境、技術參數等干擾因素的影響。

【技術產品簡介】

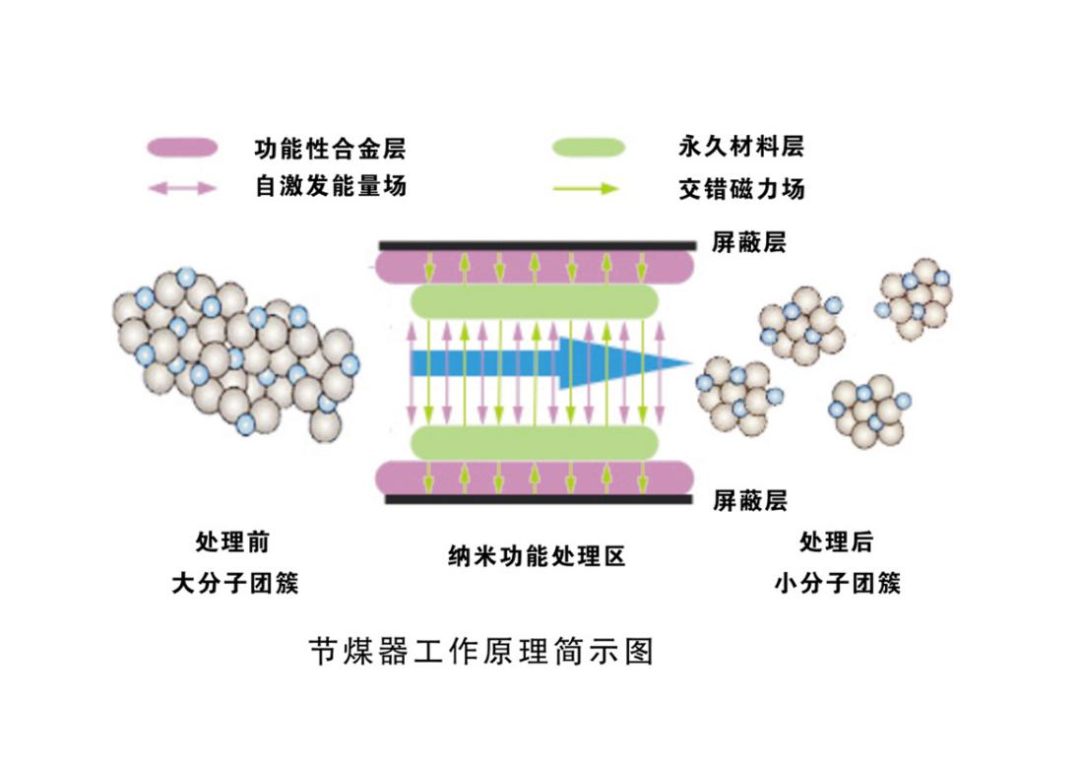

• 基本運行原理

串聯多極蒸汽鍋爐節能裝置，是通過裝置內的高能物理材料與永磁材料相結合，形成自激發能量場，對鍋爐進水進行活化處理。該裝置采用串聯多極式的特殊磁路設計，延長了水流經磁場的時間，使水分子之間的受力增強，大大減弱了水分子之間的范德華力，增加了小分子團簇和單個水分子的數量，提高了鍋爐的熱交換率和蒸發率，從而大幅度提高鍋爐單位時間產汽量，實現了節能降耗效果。

• 工藝流程圖表

• 核心優勢亮點

現在比較傳統的鍋爐節能方法，基本上都是通過改造鍋爐本體設備或控制方案，減少鍋爐的各項熱損失，從而達到節能的效果。我公司生產的鍋爐節能裝置突破傳統方法，直接從鍋爐源頭水質入手，采用特殊工藝，利用節能裝置內特殊材料的自激發能量場對鍋爐進水進行處理，經處理過的水可以大幅提高熱交換效率和蒸發率，從而達到節能減排、降低煤耗的效果。

• 相關參數描述

鍋爐節能率達1.5%-3%，其中：1000t/h以下的鍋爐節能率1%-3%左右；1000t/h以上鍋爐節能率1%左右。30萬千瓦發電機組、年運行8000小時左右，加裝蒸汽鍋爐節能裝置后，節能率每千瓦時3-7克標煤，初步按7克計算，年節約標煤16632噸（以第三方出數據報告為準)，節省資金按現在社會市場價格計算，每噸標煤價格2000元共節省3326萬元，降低二氧化碳43243.2噸、二氧化硫139噸、氮氧化物124噸，減少廠用電465萬千瓦時。

水壓阻力小于0.03MPa；使用壽命長達10年以上；常年運行免維修，費用為零。

【經濟效益分析】

• 投資回收周期

該技術產品由于具有明顯的阻垢作用，因而提高了鍋爐運行的安全可靠性，不需外加能源，常年運行免維護，水壓損失小，水壓阻力小于0.03MPa，使用壽命長，最短使用壽命10年以上，運行2年內即可收回投資。

• 應用效益情況

蒸汽鍋爐節能裝置是國內領先技術，在國內部分蒸汽鍋爐進行節能改造，按照每年可節約5000萬噸標準煤、煤的價格1400元/噸計算，每年可創造經濟效益約700億。

【潛力前景分析】

• 市場應用潛力

國家統計局發布《中華人民共和國2020年國民經濟和社會發展統計公報》指出，全國能源消費總量49.8億噸標準煤、煤炭消費量占能源消費總量的56.8%, 發電用煤每年在25億噸標煤以上。全國燃煤蒸汽鍋爐加裝蒸汽鍋爐節能裝置后，按照平均節能率1.5%-3%計算，每年可節約標準煤7500萬噸左右，減少二氧化碳排放19500萬噸，減少二氧化碳排放6375噸，減少氮氧化物排放5500噸，減少工廠用電21000萬千瓦時，可減少117個30萬千瓦發電機組，折合原油當量3499萬噸、2020年渤海油田產量3064萬噸，節省資金按現在市場價格噸標煤1400元計算，合計1050億元(7500*1400=1050)。

• 推廣應用現狀

蒸汽鍋爐節能器技術廣泛適用于有蒸汽鍋爐需要的企業，目前該技術處于市場推廣初期階段，應用率低于10%，推廣價值高，所創綜合利用效益大。

【典型案例介紹】

以滕州億達華聞鍋爐節能改造項目為例，采用串聯多極鍋爐節能裝置，對滕州億達華聞煤電化有限公司的75t/h電站鍋爐進行改造。該鍋爐為江西江聯鍋爐廠生產的JG-75/3.82-M電站鍋爐，2018年5月20日竣工投入使用，經第三方檢測檢機構檢測，鍋爐熱效率由88.07%提高到89.41%，提高1.34個百分點；噸標準煤產汽量由8.1270噸提高到8.3192噸，提高0.192噸；每小時燃煤消耗量由11830公斤降為11335公斤，減少2.31%。

2018年5月20日至2019年6月30日，用戶實際運行數據顯示，在1年零40天內，減少煤炭用量885噸標準煤、二氧化碳2301噸、二氧化硫75噸、氮氧化物44噸，直接節能價值70.8萬元，折合年節能價值63.8萬元，該項目總投資120萬，投資回收期為1.9年。

【信息提供單位】

• 單位名稱

勝利油田順天節能技術有限公司

• 單位名稱

勝利油田順天節能技術有限公司是一家集科研、生產、銷售為一體的高新技術、科技型企業。企業以節能環保為宗旨，致力于能源的可持續發展和環保產業的開發和應用。企業依托中科院高科技人才，經過多年研發，形成了具有自主知識產權的節能技術產品：蒸汽鍋爐節能裝置。鍋爐節能裝置目前已在山東滕州億達華聞煤電化有限公司、山東魯北化工熱電廠、高青虹橋熱電有限公司等有關單位進行了安裝使用，經有關單位檢測，鍋爐熱效率明顯提高，煤耗有了顯著降低，取得了良好的社會效益和經濟效益，2019年獲得第三屆山東省科技成果創新大賽三等獎，2020年被山東省能源局列入能源領域重點推廣技術和項目名錄，2021年被山東省科學技術技廳、山東省生態環境廳列入《2021年山東省綠色低碳技術成果目錄》。

附件：蒸汽鍋爐節能裝置.pdf
