【適用環境要求】

• 適用行業領域

石油、化工、鋼鐵、冶金等循環冷卻水系統。

• 應用環境要求

適用于全國各個地區，主要用于工業循環冷卻水系統中的機械通風冷卻塔，適用于逆流塔、橫流塔的改造。冷卻水量范圍：1500m3/h以上。

【技術產品簡介】

• 基本運行原理

“冷卻塔風機水電混合驅動技術”是我公司自主研發的一種新型高效節能型產品，其原理是利用水系統中的富余回水能量驅動“高效水輪機”轉動并通過“雙輸動力入齒輪箱”帶動冷卻塔風扇轉動，取代傳統冷卻塔的電機；在系統富余能量不足或需增加冷卻塔風扇轉速以提高冷卻塔降溫效果時，通過監測控制軟件自動啟動輔助電機，與水輪機共同驅動風扇轉動，確保系統換熱效果。輔助電機也可在水輪機維護時單獨驅動冷卻塔風扇且風扇轉速不變，給系統的安全運行提供保障。

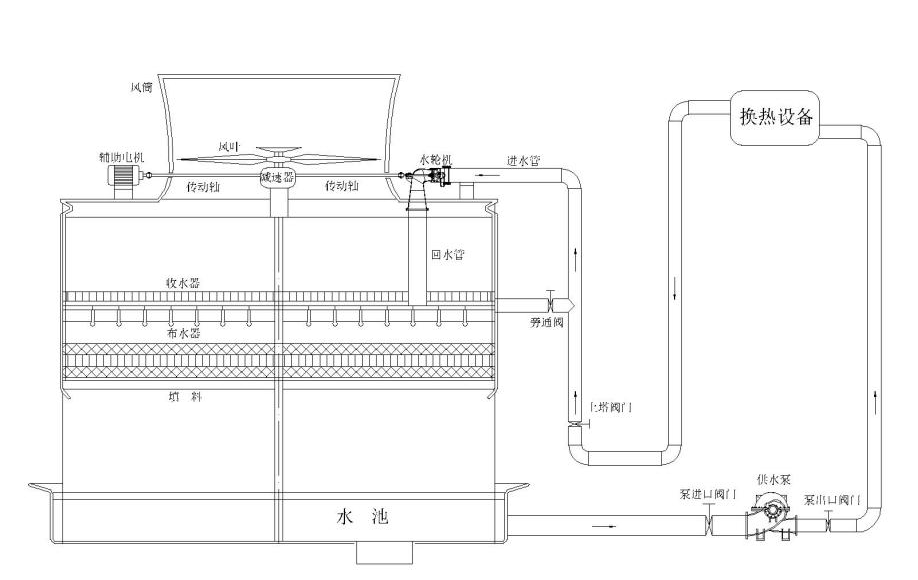

• 工藝流程圖表

• 核心優勢亮點

所研發的水輪機適應工業循環水系統回水壓力普遍較低的特點。

冷卻塔風機采用高效水輪機和電機雙動力驅動，運行時可實現純水輪機驅動、純電機驅動和水電混合驅動三種模式（即：在水溫達到要求時可采用純水輪機驅動；在水輪機檢修時，采用純電機驅動；在系統富余能量不足時，采用水輪機和電機同時驅動）。為系統的安全提供多重保障。

輔助電機采用原電機或同功率的高效電機，避免了系統工況變化或單獨電機驅動時電機過載的問題。

可實現循環水系統富余能量100%利用，避免了利用不充分而造成的能量二次浪費現象。

• 相關參數描述

只要循環水系統中存在富余能量就可以采用本技術。

“水電混合驅動”和“純電機驅動”時冷卻塔風機轉速均≥原電機驅動時轉速，保證風量不變。

【經濟效益分析】

• 投資回收周期

采用“冷卻塔風機水電混合驅動技術”對系統富余能量利用后，減少了大量的冷卻塔風機耗電。投資回收期跟冷卻塔風機的年運行時間有關，在北方地區投資回收期在3年左右，南方地區可在2年左右回收成本。

• 應用效益情況

本節能技術能適應系統的工況變化，富余能量充足或冬季冷卻水降溫效果達到設計要求時可采用純水輪機驅動，實現100%節電；在富余能量不足時，以水輪機作為主動力，電機作為輔助動力，且電機采用變頻調節，可根據水溫情況自動調節風機轉速，節電率在60%-100%，實現節能的最大化。

避免了純水輪機驅動技術因工況變化而導致風機轉速無法達到生產要求的問題，且輔助電機為原功率電機，在水輪機檢修時也能達到風機的設計風量要求，確保生產的安全運行。

【潛力前景分析】

• 市場應用潛力

各工業企業在生產過程中均需將生產過程中產生的熱量通過冷卻塔進行散熱，除了大型熱電廠采用自然通風的冷卻塔外，其余均采用機械通風的冷卻塔，市場潛力巨大。而且在各循環水系統設計過程中，均有一定的富余量，由此造成了大部份的冷卻塔可進行改造。

據不完全統計，我國機械通風式冷卻塔僅風機電機的電耗每年就在8000億度以上，按平均節電50%估算，每年可節約電量4000億度。

• 推廣應用現狀

目前循環冷卻塔的風機改造主要以純水輪機驅動為主，但因大部份循環水系統富余能量均較小，采用純水輪機驅動改造后，風機轉速無法達到原電機驅動時的轉速要求，進而造成通風量下降，影響降溫效果。有很多改完后拆除復原。而本技術可對未改或已改但效果不佳的冷卻塔進行改造。目前冷卻塔的水電混合驅動改造技術市場應用率不到5%，推廣價值極高。

【典型案例介紹】

浙江新安邁圖有機硅有限公司冷卻塔節能改造項目：浙江新安邁圖有機硅有限責任公司是由浙江新安化工集團股份有限公司（股票代碼：600596）與美國邁圖高新材料集團（原美國GE公司高新材料集團）于2007年7月共同出資成立的中外合資企業。本項目主要針對三座2000m3/h的冷卻塔進行水電混合改造。

【信息提供單位】

• 單位名稱

杭州福鼎節能科技服務有限公司

• 單位名稱

杭州福鼎節能科技服務有限公司是一家集研發、生產、銷售于一體的國家高新技術企業。公司經過多年的發展，成功研發了循環水泵節能、冷卻塔風機節能、高低壓風機節能等節能改造技術，并獲得了二項發明專利和十余項實用新型。為公司在節能行業的穩健發展奠定了良好的基礎。

公司在各級政府的大力支持和幫助下，先后獲得了“杭州市高新技術企業”、“國家高新技術企業”、“科技型中小企業創新基金項目”、“科技型中小企業創新基金重點項目”、國家發改委第二批節能備案的節能服務公司、浙江省經貿委作為節能減排技術的重點推介產品等殊榮。

本著“以技術為核心的創新力，為客戶提供滿意服務；以市場為核心的經營導向，為員工創造發展空間，與合作伙伴攜手共進”的企業經營宗旨和求實創新的工作精神，杭州福鼎節能科技服務有限公司已在全國各大中型鋼鐵冶金、生物制藥、化工電力等行業采用合同能源管理模式進行節能改造，節能效果顯著，得到戶用的一致認可。我們將繼續努力為每一位用戶打造最優的節能環保產品和服務。

附件：冷卻塔風機水電混合驅動技術.pdf
