【適用環境要求】

• 適用行業領域

本產品廣泛適用于大空間的空調、通風換氣系統。如工廠、倉庫、體育館、展覽館、商場、機場、車站等場所。

• 應用環境要求

SWIT產品適用于全國各個地區，尤其適用于高度5m及以上，水平方向送風距離最大可達40m的高大空間場所。同時，借助SWIT產品送風氣流均勻平穩，風速可控制在0.2m/s以內的優勢，本產品同樣適用于設備儀器對操作環境要求較高的場所，如實驗室等。

【技術產品簡介】

• 基本運行原理

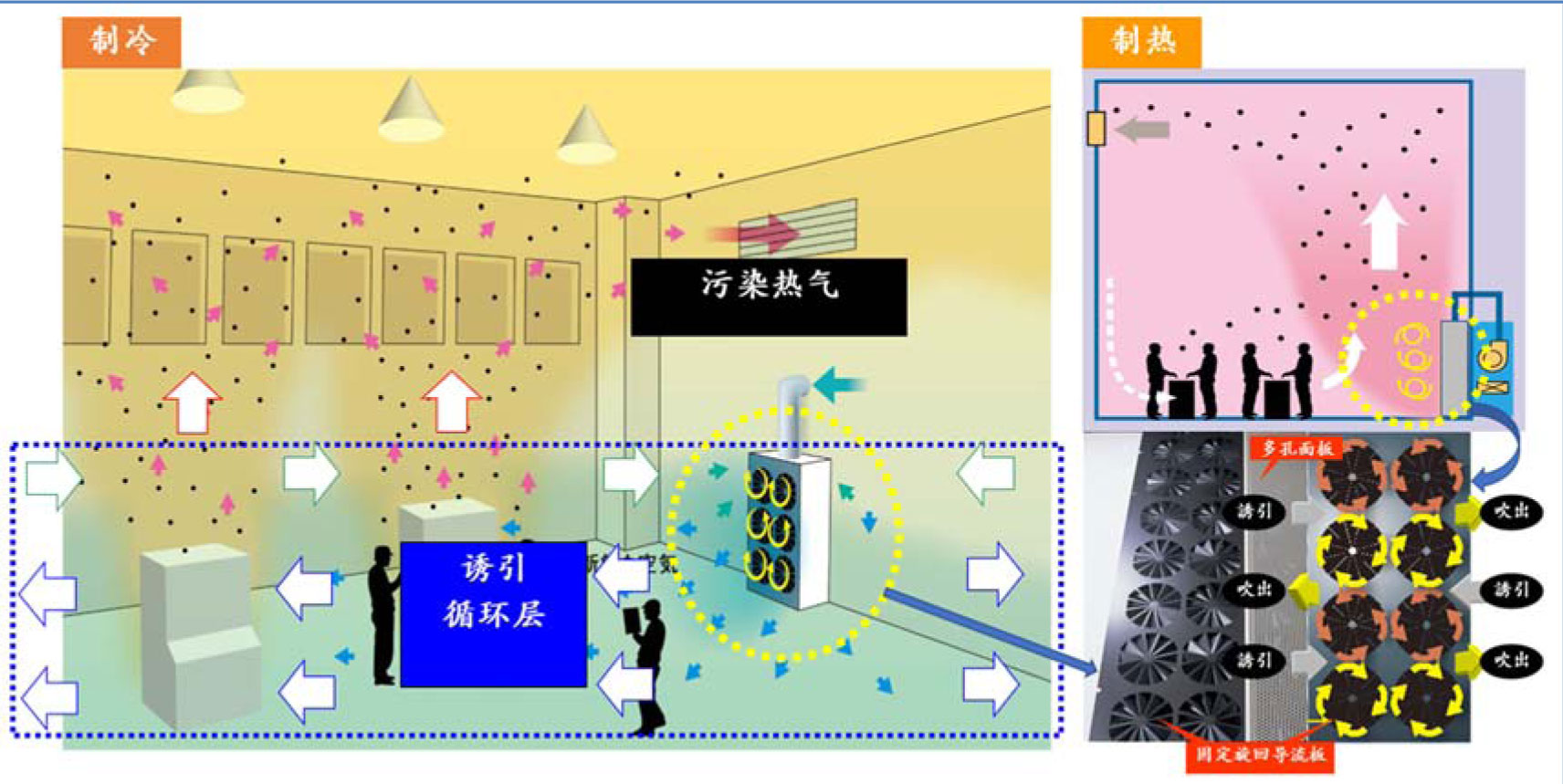

SWIT系統利用熱空氣上升和冷空氣下降的自然原理，污染的熱空氣被轉移到室內高空，保持工作區域的環境清潔與舒適。SWIT的技術特點是送風箱的送氣口上安裝有向吹出到空調空間內的氣體賦予旋轉成分的多片引導翼片，這些引導翼片圍繞送氣口的中心軸呈放射狀地配置，并且這些引導翼片與相對于送氣口正交的平面互為相同的角度傾斜地設置，在相鄰的送氣口上，引導翼片的傾斜方向?yàn)橄喾吹年P(guān)系。引導翼片的周圍形成以送氣口中心軸為中心軸的內壁面，該內壁面由吸音材料構成。送氣口的前方設置有多孔板，開口率為40%以上，送氣口的開口直徑D和送氣口到多孔板的距離M的關系為 M/D≥0.07。SWIT特殊的風口可誘引氣流的周邊空氣，低速向前推動，氣流的輸送距離最遠可達到40m。此外，設計高度以上空間的熱負荷，無需處理，從而形成成層空調系統，達到舒適降噪、經濟節能的目的。

• 工藝流程圖表

• 核心優勢亮點

1、降低運行費用。通過安裝在送風箱上的特殊旋回流引導翼片，可以增強送氣的旋轉成分，提高氣流衰減特性，實現使用更少的風量，降低年運行能耗可達40%。

2、適用高大空間。SWIT的氣流到達距離可達40m，高于一般的成層空調。

3、提高換氣效率。相比混合空調系統，SWIT在豎直方向主要置換人員活動區域的空氣，換氣效率高。

4、經濟舒適。SWIT送氣口內壁面由吸音材料構成，孔板送風均勻平穩，舒適降噪。箱體材質堅固耐用，幾乎無維修成本。

• 相關參數描述

SWIT系統可單獨提供SWIT風箱，也可提供SWIT一體空調機。SWIT送風箱尺寸可根據實際情況定制，送風速度可控制至0.2m/s，水平方向送風距離最大可達40m，與混合空調相比，SWIT年運行能耗降低可達40%。

【經濟效益分析】

• 投資回收周期

與傳統混合空調相比，SWIT系統循環風量可減少約30%，相應的減少了運行費用，采用SWIT空調的初期投資的差額，3年可以回收。

• 應用效益情況

SWIT系統節能的關鍵在于利用熱空氣上升和冷空氣下降的自然原理，在大空間區域SWIT在豎直方向主要置換人員活動區域的空氣，設計高度以上空間的熱負荷，無需處理，污染的熱空氣被轉移到室內高空排出，從而削減了該部分的能源浪費，SWIT 年運行能耗降低可達40%。與此同時，特殊的送氣方式使整個設計空間內的氣流均勻舒緩，最終達到舒適降噪、經濟節能的目的。

【潛力前景分析】

• 市場應用潛力

目前，隨著國家將碳達峰、碳中和納入生態文明建設整體布局，相信關于碳達峰、碳中和的規劃部署也會陸續實施。因此，促進產業節能降耗，綠色轉型升級十分必要。SWIT系列產品的研發初衷與節能減排的目標一致，通過技術創新改善對環境的影響。并且，通過已采用SWIT系列產品的項目成果來看，無論是從客戶對工藝環境的要求還是設備運行的節能要求，均能達到顯著效果。SWIT系列便于安裝應用，無論是新建擴建項目或者原有項目改造升級，都蘊含著非常廣闊的發展前景。

• 推廣應用現狀

本產品目前在天津豐鐵汽車部件有限公司工廠、天津某精密配件工廠、上海某化工科技公司總部等生產車間、辦公樓以及多所高校電子顯微鏡試驗室均有應用。安裝 SWIT系列產品后，公司也會對產品運行狀態進行跟蹤，收集產品在不同環境下的使用效果，以期不斷深化改進產品性能。通過對比，能夠得到客戶的認可與好評。

【典型案例介紹】

天津豐鐵汽車部件有限公司空調安裝項目：本項目的施工面積為49,415㎡（近5萬㎡），文件編號：LSDTJSCPSQB‐2020‐LQJ工程內容為生產區域的全面空調的設計及施工業務。業主方要求整個工廠的溫度要均勻化，夏季：28±2℃、冬季15±2℃。在業主方對工廠設備、人員操作空間布局的基礎上，空調設置場地的受限，實現空調均勻化是本項目的重點難點之一。為此，項目設計階段采用 FLOW DGSIGN進行溫度模擬及氣流解析，并決定采用SWIT送風空調來實現。最終本項目共設置了233臺SWIT設備，采用了SWIT送風口、SWIT+FCU一體式空調設備等不同形式。實際安裝完成后，在全工廠內設定測溫點位，逐一進行測量。在外氣溫度35度，濕度65%的情況下，室內設定溫度28度，實測結果為大部分區域28℃±1℃，局部±２℃；車間內柱子上設置的溫度計，地面以上1m位置和地面以上8m位置實際溫差為8.7℃，完全滿足客戶需求。

【信息提供單位】

• 單位名稱

高砂建筑工程（中國）有限公司

• 單位名稱

高砂建筑工程（中國）有限公司成立于2003年7月，地點位于北京。公司隸屬于高砂熱學工業株式會社，成立于1923年，總部位于日本東京。高砂熱學工業株式會社是全日本最大型的機電設計安裝公司之一，在暖通空調、機電及潔凈室安裝方面一直處于世界領先地位。公司的經營理念是：“在相互尊重的基礎上，用最好的產品質量服務社會”。高砂建筑工程（中國）有限公司秉承集團的經營理念，致力于為客戶提供優質的產品及服務，在華北、華東、華南均開設了分公司，服務范圍涉及電子、汽車、醫藥、食品、高校等不同行業領域。隨著國際社會 2030 年可持續發展目標（SDGs）的提出，高砂正不斷研發并推廣有助于脫碳和可持續社會發展的技術和產品，為社會提供更優質服務。

附件：旋回流誘引型成層空調系統SWIT.pdf
