【適用環境要求】

• 適用行業領域

具有余熱、余壓、乏汽資源的各類工業企業，尤其是重化工業企業，例如：冶金、有色、化工、石油、電力、水泥、建材、造紙、食品、制糖、制酒、紡織、印染、制藥、生物質、太陽能、分布式能源、地熱等。

• 應用環境要求

回收功率范圍為100 kW ~ 10000 kW。

【技術產品簡介】

• 基本運行原理

采用本公司自主知識產權的高效率向心渦輪和離心壓縮機作為余熱、余壓、乏汽回收利用系統的原動機。向心渦輪回收各類余熱、余壓能，用于發電或拖動；離心壓縮機可提升乏汽的品質，使不可用蒸汽變?yōu)榭捎谜羝?/p>

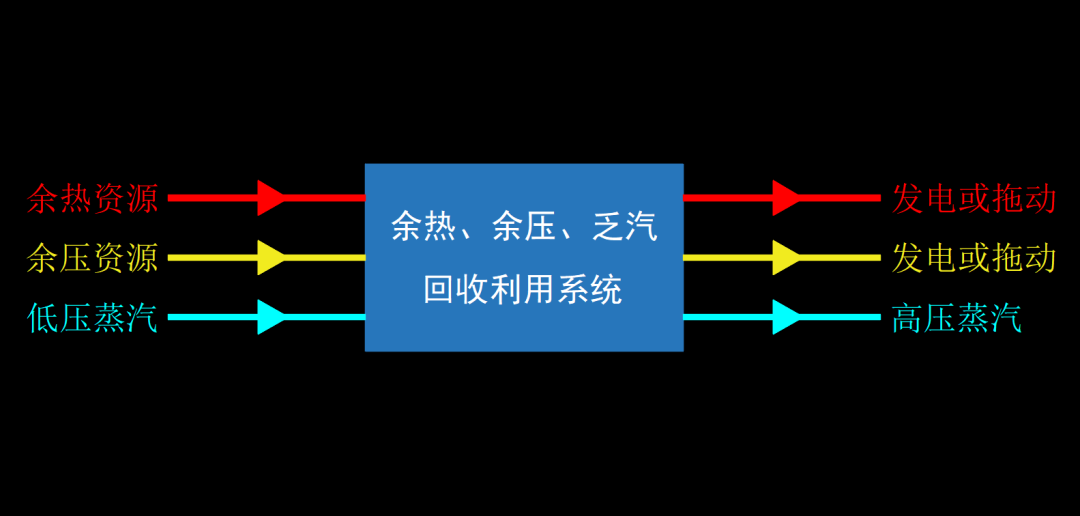

• 工藝流程圖表

• 核心優勢亮點

創新技術：將航空技術民用化；

填補空白：填補了兆瓦級高效率熱機的空白，填補了余熱、余壓、乏汽回收利用領域缺乏兆瓦級原動機的空白；

效率高：85~93%；

收益高：效率高，功率規模大；

可調節范圍大：30%~100%；

無運行費用：按設備運行。

• 相關參數描述

回收功率范圍100 kW ~ 10000 kW。

【經濟效益分析】

• 投資回收周期

余熱回收：與余熱品質和規模相關?；厥掌跒?~3年。

余壓回收：與余壓品質和規模相關，回收期為0.5~2年。

乏汽回收：與乏汽品質和規模相關，回收期為0.1~2年。

• 應用效益情況

本技術節能效果顯著，能為企業帶來明顯的經濟效益，為社會帶來顯著的減排效益。

【潛力前景分析】

• 市場應用潛力

產品可用于任何具有余熱、余壓、乏汽資源的領域，幾乎包括了所有的工業領域。

中國工業可回收余熱資源約為7.0億噸標煤，按15%的回收效率，中國可回能余熱資源為1.05億噸標煤，折合840億元人民幣。

如果中國工業余熱資源中的5%獲得利用，則每年可創造效益42億元，而余熱發電設備行業可創造產值70億元。

• 推廣應用現狀

幾乎所有的工業領域都存在余熱、余壓與乏汽資源。將這些被浪費掉的資源回收利用，可以為企業帶來顯著經濟效益，并為社會帶來節能減排的環境效益。本技術有廣闊的市場前景。

【典型案例介紹】

九三天津大豆科技有限公司案例：

企業從熱電廠購買蒸汽，蒸汽量為60t/h。所購買的蒸汽壓力為1.25MPa、溫度為220℃，經減溫減壓器后降壓減溫至1.0MPa、190℃。減溫減壓器浪費了蒸汽的壓力能。安裝本公司的余壓回收系統后，蒸汽的壓力能轉變成機械功，帶動發電機發電，使蒸汽所含能量獲得了梯級利用。

余壓回收系統凈發電功率為550kW，年凈發電量396萬度，企業年凈收益為210萬元。所發電力占企業全部用電量的44%。

【信息提供單位】

• 單位名稱

天津快透平科技發展有限公司

• 單位簡介

天津快透平科技發展有限公司是一家專業的流體機械公司，致力于高端流體機械的研發與制造，所有產品全部具有完全的自主知識產權，處于國際和國內領先地位。

公司的核心技術包括高效率的向心透平和離心壓縮機，以及以此為原動機的余熱、余壓、乏汽回收利用系統，廣泛應用于冶金、有色、化工、石油、電力、水泥、建材、造紙、食品、制糖、制酒、紡織、印染、制藥、生物質、太陽能、分布式能源、地熱等各種行業。

附件：余熱、余壓、乏汽回收利用技術.pdf
