【適用環境要求】

• 適用行業領域

煤炭清潔燃燒、生物質能熱利用、一般可燃工業固體廢棄物能源化利用三大領域，可用于工業企業或園區的清潔供熱、城鎮或鄉村的清潔供暖等。

• 應用環境要求

適用于6～160t/h的熱水或蒸汽鍋爐，適用燃料為煙煤、無煙煤、褐煤、貧煤、煤矸石、油頁巖、生物質燃料、農業廢棄物、咖啡渣、中藥渣、糠醛渣等，燃料熱值范圍為1500 ~6000kcal/kg，爐膛溫度為750~850℃。

【技術產品簡介】

• 基本運行原理

本產品創造性地將傳統的立式循環流化床鍋爐的單級爐膛延伸為三級爐膛，將一級灰循環升級為兩級灰循環，將物料高溫分離變?yōu)橹袦胤蛛x。一方面，加大了鍋爐爐膛的有效燃燒空間，延長了燃料燃燒時間，同時兩級物料循環結構有利于未燃盡可燃物的循環，使燃料燃燒更為充分，從而增強了燃料的適應性；另一方面，將鍋爐的高溫分離變?yōu)橹袦胤蛛x，避免了低灰熔點燃料在分離器內的結焦。

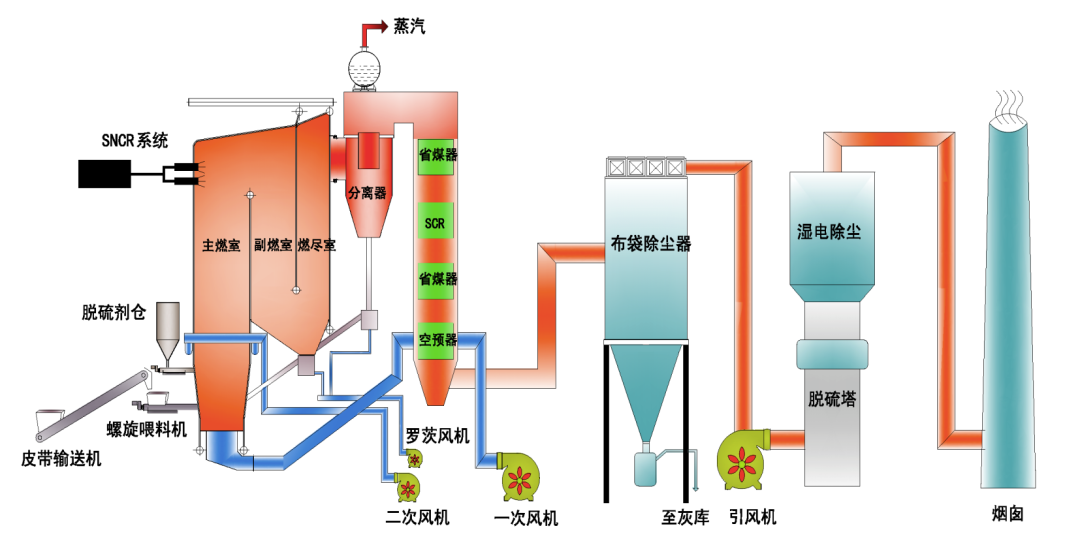

• 工藝流程圖表

• 核心優勢亮點

熱效率高：實際運行效率88%～92%；

環保性能好：煙塵≤5mg/m3、SO2≤35mg/m3、NOx≤50mg/m3；

燃料適應性廣：可以燃用各種煤、生物質、一般可燃工業固體廢棄物等；

節能效果明顯、運行可靠等。

• 相關參數描述

鍋爐型式：多燃料多流程循環流化床鍋爐

鍋爐出力：6t/h～160t/h

壓力范圍：低溫低壓、中溫中壓、高溫高壓蒸汽鍋爐以及熱水鍋爐

熱效率：88%～92%

適用燃料：煙煤、無煙煤、褐煤、貧煤、煤矸石、油頁巖、生物質燃料、農業廢棄物、咖啡渣、中藥渣、糠醛渣等

燃料熱值范圍：1500Kcal/kg-6000Kcal/kg

爐膛溫度：850℃～900℃（燃煤工況）

旋風分離器進口溫度：約500℃

鍋爐出口煙氣溫度：≤145℃

底渣含碳量：＜1%

爐膛結構：膜式壁

傳熱介質：水或者導熱油

初始氮氧化物排放：≤200mg/m3

NOx治理：低溫分級燃燒+“SNCR+SCR耦合”

脫硫方式：爐內加石灰石+尾部精脫硫

除塵方式：高效布袋除塵+濕式靜電除塵

【經濟效益分析】

• 投資回收周期

以一臺15t/h多流程循環流化床鍋爐投資560萬為例，按照年蒸汽量供應60000噸進行經濟效益計算，以蒸汽價格185元/t,年銷售收入則為1110萬元，年運行成本約600萬元，利潤總額約510萬元，凈利潤約410萬元，則可推測出本項目產品的投資回收期為1.36年。

• 應用效益情況

循環流化床燃燒具有效率高、燃料適應性強的特性，目前傳統的循環流化床鍋爐本體較高，為了保證有效燃燒停留時間，爐體高度難以降低、難以小型化。本產品基于循環流化態原理，另辟蹊徑，用縱向深度換豎直高度，實現了循環流化床的小型化，降低了鍋爐高度，減少了鍋爐造價成本。

【潛力前景分析】

• 市場應用潛力

生物質能是重要的可再生能源，具有可再生、產量大、分布廣的特點，在應對全球氣候變化、能源供需矛盾、保護生態環境等方面發揮著重要作用，是我國能源戰略發展的重要組成部分。2017年，國家能源局綜合司在《關于促進可再生能源供熱的意見》函中，明確提出要積極發展生物質能供熱，在農作物秸稈資源量大的地區推行生物質熱電聯產集中供暖或工業供熱。2019年，國家能源局綜合司在《國家能源局綜合司關于請報送生物質鍋爐清潔供熱有關情況的通知》中，明確指出生物質鍋爐供熱是綠色低碳清潔經濟的可再生供熱方式，適用于中小工業園區供熱和城鎮供暖。

根據我國生物質燃料的特點，摻燒具有更大的優勢，多流程循環流化床鍋爐的突出優點就是燃料適應性更好，而且實現了傳統流化床鍋爐的小型化，在燃料燃盡度、熱效率和污染物排放方面具有突出優勢，具有廣闊的應用空間。

• 推廣應用現狀

該技術產品遍布國內二十多個省市自治區，產品在華能集團、中種集團、中國煙草、中糧集團、華潤藥業等大型企業應用，并遠銷美國、印尼、蒙古、臺灣等國家和地區，累計實現產值逾4億元。

【典型案例介紹】

2019年，1×29MW生物質多流程循環流化床鍋爐應用于瑞行集團大荔縣集中供熱項目，項目成功解決了大荔縣因天然氣不足造成的供暖質量不達標問題。通過對比分析，鍋爐的運行成本均低于燃煤鍋爐、天然氣鍋爐，二氧化硫、氮氧化物排放到達陜西省生物質鍋爐排放限值。2019-2020年采暖季63萬㎡天然氣改生物質能源項目全年預計節省成本約1000萬元。該項目的有效實施，不僅解決了大荔縣熱力公司的熱源問題、提高居民供熱質量，而且提高了大荔縣農林廢棄物利用、增加農民收入，具有良好的社會效益、環保效益和經濟效益。

【信息提供單位】

• 單位名稱

北京熱華能源科技有限公司

• 單位簡介

北京熱華能源科技有限公司成立于2007年，是國家級高新技術企業和中關村高新技術企業，公司長期致力于清潔、高效的固體燃料能源化利用技術的開發及項目實施，與清華大學密切合作，開發出的多流程循環流化床燃燒技術達到國際領先水平。2017年，“清潔、高效多流程循環流化床燃燒技術”榮獲中國節能協會節能減排技術發明一等獎。

附件：多燃料多流程循環流化床鍋爐.pdf
