【適用環境要求】

• 適用行業領域

SSSS全變頻能效預知供水(循環水)泵組設備廣泛適用各種住宅小區、賓館、商場、辦公樓、機場、體育場館等場所的二次供水系統；中央空調冷凍冷卻循環水系統；熱力換熱循環水系統；采暖供熱循環水系統；以及廠礦企業（鋼鐵、化工、冶金、制藥、煉油、化肥、機械等）、自來水、水利等行業的供水和循環水系統。

• 應用環境要求

該技術產品用于建筑供水、供冷及供熱系統中，也可用于廠礦企業、水廠、熱力、采暖等的水泵站項目，供電電壓：380V、690V、3KV-10KV，供電頻率：50HZ。

【技術產品簡介】

• 基本運行原理

在供水（循環水）系統中，在滿足工藝要求的條件下，找到系統輸送單位電單耗最小值，以及相應的運行搭配策略（開泵臺數）和調速策略（運行轉速），控制系統控制變頻調速及水泵啟停，實現供水（循環水）系統恒壓（恒溫、恒流）運行或者按照管網特性運行。

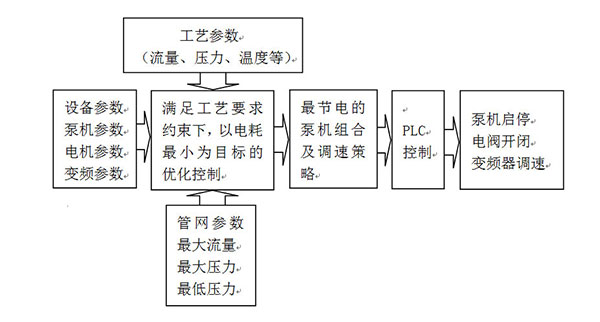

• 工藝流程圖表

• 核心優勢亮點

1、能效可預知供水（循環水）泵組設備采用全變頻運行模式，實測得到泵站額定效率ηe≈ηpeηmeηieηce，ηpe為水泵額定效率，ηme為電動機額定效率，ηie為變頻器額定效率，ηce為聯軸器效率；

2、以額定能效為基準對泵站實際運行能效高低進行衡量；

3、執行最嚴格的泵站運行能效標準；

4、利用SSSS泵站最高運行能效技術，對設備進行控制，確保全流域按最高運行能效（即最低噸水電耗）運行，噸水電耗和泵站實際運行效率直觀顯示，節電與否（運行效率高低）一目了然，并有泵站效率運行曲線記錄備查，節能效果透明直觀。

• 相關參數描述

電機功率范圍：0.75~2000kW；水泵臺數：2~8臺；流量（Q）：0~20000m3/h；揚程（H）：0~160m。對于同規模泵站，其運行能效高于國標《GBT13469離心泵、混流泵和軸流泵系統經濟運行標準》和中國質量認證中心《CQC3153-2015二次供水設備節能認證》對泵站運行能效的要求。

【經濟效益分析】

• 投資回收周期

與普通控制泵組設備投資相比，增量部分投資回收周期約3-5年不等。

• 應用效益情況

以3臺CR3-12水泵組成的SSSS型全變頻能效預知供水設備為例，水泵額定流量3m3/h，額定揚程57m，額定能效57.9％，電動機功率1.1Kw，電動機能效82.7％，變頻器額定能效94％，泵站實測額定能效45％。泵站運行在45m，閥門每分鐘開大1％，流量從1.8 m3/h逐漸增加到9 m3/h，然后，閥門每分鐘關小1％，再9 m3/h減小到1.8m3/h，運行一個循環，泵站實測運行能效43.55%；比GBT13469要求的經濟運行能效高12.17%，比CQC3153要求的經濟運行能效高20.2％，運行能效高，就是輸送同樣壓力和水量的水用電更少，更省電，如泵組按50％負荷率作為平均值，以我們的設備更省電按20％計算，對于供水泵組，按全天24小時全年365天運行，設備壽命15年，此組設備壽命周期內的總節電量＝3.3kW×0.5×0.2×24×365×15＝43362Kw.h。

【潛力前景分析】

• 市場應用潛力

2018年我國中央空調市場規模達到了850-1000億元，每套中央空調系統至少配備1套冷水泵組設備和1套冷卻水泵組設備；據智研咨詢數據，2018年我國二次供水設備市場規模達到了200億元，需求總量為9.61萬套，其中變頻供水設備需求量為3.97萬套，無負壓供水設備需求總量為3.48萬套，預計到2025年二次供水設備需求總量將增長至31.92萬套，前景非常廣闊。

• 推廣應用現狀

SSSS全變頻能效預知供水(循環水)泵組設備，在中央空調冷凍冷卻系統，只在幾個省份有部分應用，應用率低，在建筑供水、熱力、采暖等還有著巨大的推廣市場，如在多個市場應用，由于設備的高運行能效，可為用戶減少電能消耗，降低供水用電成本，同時帶來減排的社會效益。

【典型案例介紹】

北京云佛山度假村，依山而建，坐北朝南，占地面積1000畝，建筑面積6萬平方米，全部建筑均為二、三層的中西合璧式樓宇，房間內部設施高檔齊全，原有中央空調冷卻循環水系統由3臺55KW水泵及普通控制柜組成，采用我公司SSSS循環水泵組設備后，用電由原來每小時51.3kWh下降為27.4kWh，節省用電46%。

【信息提供單位】

• 單位名稱

北京金易奧科技發展有限公司

• 單位簡介

北京金易奧科技發展有限公司成立于2003年1月，是全球領先的泵站運行效率預測和控制專家，執行世界上最嚴格的泵站運行效率評價標準。擁有泵站節能領域的5項發明專利。提供全變頻能效可預知的供水（循環水）泵組設備，同時可承接全套泵站自動化工程、節能改造工程。

公司依托SSSS能效技術推出的供水（循環水）泵組設備，水泵、變頻器等選用知名品牌產品，控制系統使用公司所持有的專利技術開發的能效預知控制單元，優質硬件產品和專利技術產品的完美結合，可使得設備能效一直運行在最高。泵組的高效運行使設備在使用過程中的最大成本（電能消耗）得以大幅下降，全面降低用戶全生命周期運行費用。技術產品適用于廠礦企業、水廠、熱力、采暖、建筑等的供水系統、循環水系統（冷凍、冷卻、供熱、換熱等）。

附件：SSSS全變頻能效預知供水(循環水)泵組設備.pdf
