【適用環境要求】

• 適用行業領域

該產品廣泛適用于制藥、化工、冶金、水泥、輪胎、造船等工業企業中的離心式空壓機、離心式氮壓機的節電改造。

• 應用環境要求

單臺設備在10kV／6kV，500kW～8000kW的電拖式離心式壓縮機，壓縮機品牌不限，進口國產均可，國產機尤佳。

【技術產品簡介】

• 基本運行原理

離心式壓縮機節能控制系統是一套軟硬件復合系統，含有測量、計算、驅動、切換、顯示等多個子系統。其借鑒航空技術，對離心空壓機的運行數據進行實時分析、實施精密的轉速調節。在獲得同等的壓力、流量前提下，避開了喘振區間，實現穩定的調速運行。該系統降低了閥門的阻力消耗、降低了葉輪與空氣之間的摩擦損耗，實現了離心壓縮機更大的產氣效率，獲得節能效果。

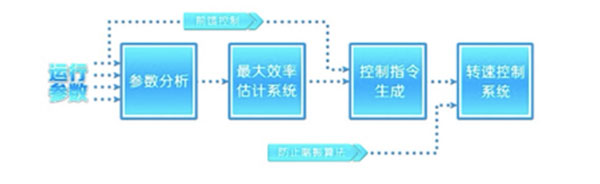

• 工藝流程圖表

• 核心優勢亮點

1、區別于系統優化或者管路設計，針對單臺離心機可進行節能改造。

2、區別于變頻器廠家的加裝通用變頻器，本節能系統的節能實現主要依靠時代科儀的專利控制技術，變頻器僅作驅動使用。離開控制系統，變頻器本身并不能實現節能效果。

3、在主電機、配電系統、管路系統均不改變的前提下，通過加裝時代科儀離心式壓縮機節能控制系統，提升離心機本體的運行效率。

4、節能系統包含核心控制系統、變頻驅動系統及保障長期穩定運行所需要的配電環境（舒適的配電房，含空調或風道）。

5、節電核算簡單，按照節能前后單位氣電比進行對比；且系統可復原，支持重復驗證。

6、改造后除產生節能效益外，還可以降低電網容量需求（降低電費基準），提升產氣量（從而提升產能）。

7、項目實施周期短、簡單便捷，不必受限于企業運行狀況。

• 相關參數描述

針對10kV／6kV，500kW～8000kW的電拖式離心壓縮機均可改造，目前主要的案例應用功率區間為1120～5000kW。

【經濟效益分析】

• 投資回收周期

該技術產品的應用能給用戶帶來成本節約或增產效果約為 8%～30%，投資回報周期一般在2年內。

• 應用效益情況

1、節能效果8%～30%；

2、產能提升5%～15%；

3、起動電流降低至原來的30%（原來變頻軟起的除外）；

4、配電容量需求下降25%左右；

5、接觸電網瞬時停電的威脅；

6、防止離心機喘振；

7、實現離心機的全自動運行。

【潛力前景分析】

• 市場應用潛力

離心式壓縮機的能耗成本占企業運營成本的比重很大，這一類高能耗的設備給企業帶來了沉重的電費負擔，特別是對于普通的工業企業，由于市場競爭的影響，其利潤率不高，更需要對于這類的大型設備進行節能改造，以期能夠提升自己的核心競爭力。離心式壓縮機節能控制系統可廣泛應用在制藥、化工、污水處理、玻璃、焦化、金屬冶煉、煤礦、造船等領域，具有廣闊的市場潛力，以每臺設備平均節約成本200萬元／年，粗略估計全國適合改造的設備有3500余臺，市場需求為70億元／年。

• 推廣應用現狀

離心壓縮機是中大型企業的主要?jiǎng)恿υO(shè)備之一，用途較為廣泛，同時也是企業內的耗電大戶，離心機的用能成本遠遠大于購置成本，其運行費用可占到動力系統運行成本的30%，部分企業能到60%以上。該技術具有廣泛的應用前景，目前市場推廣率不到1%。

【典型案例介紹】

用戶單位：山東勝利生物工程有限公司

改造前系統基本情況： 沈鼓離心式壓縮機，功率2240kW3臺，1600kW一臺；

壓縮空氣的主要用途：生物發酵供氧

改造方案：針對2#3#2240kW壓縮機分別加裝兩套時代科儀的智能控制系統，針對1#2240kW和4#1600kW壓縮機加裝一套一拖二的時

代科儀的智能控制系統，項目實現的節能率分別為：20.67%，23.88%，27.34%等節電率，年節電效益約為800萬元／年。

項目整體投資回報期約為2年。

該系統電耗成本約占全廠電耗的一半，改造完成后，大大降低了企業的生產成本，減少了電網容量需求（為后續的提產不增容做了充分的保障），減少了因電網瞬間跳停而導致的損失，降低設備的維護成本。

【信息提供單位】

• 單位名稱

北京時代科儀新能源科技有限公司

• 單位簡介

北京時代科儀新能源科技有限公司，成立于2010年1月，總部和研發中心位于北京市海淀區中關村科技園區上地信息產業基地。是國家發改委備案的節能服務公司，國家高新技術企業，國家雙軟企業，擁有核心技術專利30余項。

公司擁有離心式壓縮機節能、冷卻循環水系統節能、廢氣治理、余熱回收及煙氣消白等多項核心技術產品，采用售賣節電效益為主的EPC和EMC工程模式，重點服務于工業企業中的制藥（原料藥發酵企業）、石油化工、煤化工、精細化工等領域。

附件：離心式壓縮機節能控制系統.pdf
