【適用環境要求】

• 適用行業領域

本解決方案適用于通訊基站。

• 應用環境要求

本解決方案適用于現有存量蓄電池的通訊基站。

【技術產品簡介】

• 基本運行原理

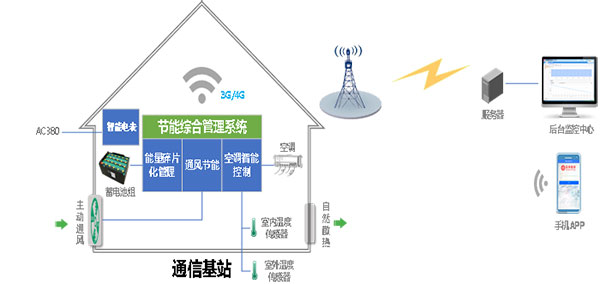

本解決方案系統包括了在電源系統電池組與電源之間增加蓄電池能量碎片智能管理系統、可適應多種空調品牌的空調智能控制裝置、墻體的主動通風系統改造、室內外溫度檢測單元、直流計量及智能電表，以上各個模塊由基站能源托管綜合管理平臺進行集中控制，并通過3G/4G（或其他客戶要求的通信方式）上傳至后臺監控中心，并可通過后臺監控中心遠程發送控制指令，對基站機房進行后臺管理。

• 工藝流程圖表

• 核心優勢亮點

1、電池能量碎片管理技術：通過改變蓄電池連接模式，使得任何一分組電池均能單獨為直流負載供電，提高了存量電池的利用率，降低了電池開路引起整組電池失效的風險，提高直流系統的安全性。

2、基站空調及通風智能化管理及控制技術：對存量基站進行空調智能控制方式及主動通風系統改造，使得空調通風系統與室內外溫度采集數據進行聯動，根據室內外的溫差情況啟動或停止空調與主動通風系統，空調使用時間減少約40%，從而達到節能的效果。

3、電量分項計量：對基站采用交直流電量實時采集，實現直流電量計量自動化，為運維結算提供科學依據。

4、智能運維技術：通過對設備運行狀態參數的實時檢測，分析設備健康狀況，及時發現故障或提前預測故障發生，對監測到的異常進行告警，通知或派單到指定運維人員，以便及時處理維護。

5、能效管控平臺：基站能源托管綜合管理平臺，用以對蓄電池管理，空調智能控制，主動通風節能系統，環境監測，能耗計量等子系統的集中管控，實現能源利用最優化配置。

• 相關參數描述

現有基站按照此整體解決方案進行改造，改造后空調耗能減少40%，大大降低了基站電耗。

【經濟效益分析】

• 投資回收周期

基站綜合能源整體解決方案的經濟效益受原有基站設備與電價的影響較大。投資成本也受電價影響波動較大。對于原有基站能耗高、電價較高的基站，一般5年內均可回收投資成本。

• 應用效益情況

此解決方案在提升基站系統安全性，提高老舊蓄電池利用率的同時，還可根據室內外溫度，實時調控空調通風系統開啟，滿足基站溫度環境要求的同時，減少了空調設備的運行時間，節省用電耗能成本。與傳統基站相比，采用基站綜合能源整體解決方案后，空調用能能耗可減少40%。

【潛力前景分析】

• 市場應用潛力

本項目對現有基站的綜合能源改造具有普遍推廣意義，全國通訊基站保有量達648萬個，2018年通訊業務耗電量達1442億度，隨著5G網絡發展，業務量將迅猛增長，基站能耗持續增長。通訊基站耗電量占整個通訊網絡的70%以上，空調耗電量占基站能耗的50%，按照采用基站綜合能源整體解決方案，基站改造后節能率20%測算，則每年可節約200億度電，年節約標煤58億噸。

• 推廣應用現狀

目前已在寧波多個鐵塔基站進行推廣，采用基站綜合能源解決方案后，基站耗電量顯著降低。

【典型案例介紹】

寧波鄞州區基站改造項目：按照鐵塔公司自建的磚混結構的直供電基站和運營商負載大小等級等選站原則，調研勘測寧波市的海曙、鄞州、北侖和奉化等區縣共18個基站，最終選擇4個基站進行試點。第一階段施工周期為2019.8.31-9.5，主要是安裝分項計量、采集監控系統和智能新風設備，目的是統計基站改造前的能耗數據；第二階段施工周期為：2019.9.16-9.20，主要是實施蓄電池改造及調試，并投入智能新風設備和空調聯動，用于收集基站改造后的能耗數據。以中天站為例，改造前日均總能耗量為125kwh，改造后日均總能耗量為87kwh，基站總能耗日均降低38kWh，改造后能耗量降低率28.5%.運行商能耗基本保持不變，空調能耗明顯降低，節能效果顯著。

【信息提供單位】

• 單位名稱

上海置信節能環保有限公司

• 單位簡介

上海置信節能環保有限公司（簡稱“置信節能”）成立于2007年11月，注冊資本15000萬元，是國網英大股份有限公司（上海置信節能環保有限公司，股票代碼為600517）的全資子公司。

置信節能主要開展工業企業的能源診斷及節能環保等綜合業務，通信基站與IDC系統節能，建筑園區的能源審計、能源診斷及綜合節能業務，風光儲等微電網業務，能源供應與托管，電網節能，電能替代，電力設備租賃等業務，專注于綜合能源業務的整體解決方案設計與開發，并提供商業模式設計、工程咨詢、項目管理及項目運維等，服務于低碳城市和生態文明建設。置信節能擁有市政公用工程總承包三級、建筑智能化工程承包二級、機電安裝工程承包三級、城市道路照明工程承包三級等資質。被評為“國家工信部推薦節能服務公司”、“上海市發改委備案節能服務公司”、“上海市AAA級節能服務企業”、“‘十二五’上海市合同能源管理服務品牌企業”。

附件：基站綜合能源整體解決方案.pdf
