【適用環境要求】

• 適用行業領域

該產品為暖通行業的集中供熱系統中的換熱成套設備，廣泛應用于熱電聯產、工業余熱或其他大型熱源為城市冬季集中供暖的輸配系統中。

• 應用環境要求

1、冬季寒冷城市，室內溫度無法達到舒適度（如18攝氏度）要求的。

2、有集中供熱所需的大型熱源可以利用的，溫度不高于150攝氏度。

3、有區域輸配管網，壓力不高于2.5MPa。

4、管網輸熱時溫度壓力或介質需要隔離。

5、供熱負荷在0.5MW——8MW之間。

【技術產品簡介】

• 基本運行原理

此一體化模塊由換熱裝置、循環裝置、溫控裝置、安全保護裝置及自控軟硬件組成。在使用一體化模塊實現隔離換熱循環的過程中，控制原則是用最小的綜合能耗，輸送適合品質的熱能到每一個用戶端。本模塊專門定制的控制器內置的控制程序，來自動實現整體的控制策略，通過操作主動調節部件（電動調節閥、變頻水泵等）來控制兩側的循環量和溫差。機電一體化的集成了輸配循環及熱量溫度控制，實現城鎮區域安全高效的集中供暖。

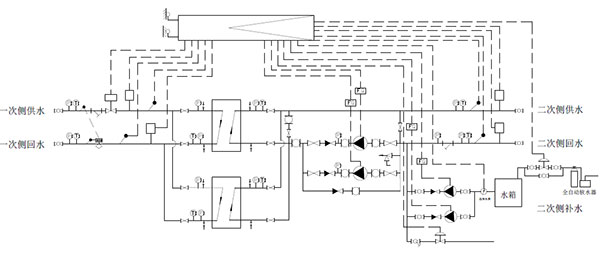

• 工藝流程圖表

• 核心優勢亮點

1、四種型號覆蓋應用常見的運行參數及負荷需求，并可以方便的進行并聯擴充。

2、使用一級效率等級的板式換熱器保持高效傳熱。

3、使用高效水泵及高效率等級的驅動電機等優質部件，搭建高效系統。

4、程序控制運行工況保持在換熱循環設備的高效區間，使得系統整體運行效率提高。

5、模塊化集成，系統搭建、運行、維護方便快捷。

• 相關參數描述

該產品共有四個型號，根據供熱負荷的不同及供熱溫度溫差的區別，可以向下覆蓋選型，也可以多臺并聯選擇。其標稱工況下的性能描述如下：

1、熱負荷200-500Kw，循環量24m3/h，GU-V 1- 050；

2、熱負荷500-2000Kw，循環量95m3/h，GU-V 1- 100；

3、熱負荷2000-4000Kw，循環量200m3/h，GU-V 1- 150；

4、熱負荷4000-8000Kw，循環量400m3/h，GU-V 1- 200；

并且可以選擇預制保溫、預制框架及預制室外型撬裝外殼。

【經濟效益分析】

• 投資回收周期

暫無。

• 應用效益情況

該產品為系統集成類產品，在設計時充分考慮了集中供暖應用負荷變化范圍大且周期性變化的特點，盡量采用了高效率、可主動調節的系統部件，達到在不同的負荷下均保持相對高效率的運行狀態。該產品結構緊湊，節約設備用地，比原有設計占地面積減小20%；運行高效節能，降低運行綜合能耗降低10%~50%；產品設計通用性強，減少了系統升級擴容時造成的設備浪費，同時備件種類預期可減少30%~50%；機組控制自動智能，減少運行維護的工作量，進一步降低了運營成本。

【潛力前景分析】

• 市場應用潛力

我國集中供熱覆蓋率仍處于較低水平，目前僅在北方各省的主要城鎮建有集中供熱系統，且平均覆蓋率不到 50%；南方城鎮和我國廣大的農村地區則基本沒有集中供暖設施。近年來，政府對集中供熱系統建設的投入逐年上升，2018 年中國集中供熱面積達到 89 億平方米，同比增速達到 9.9%，受政府對基礎設施建設投資力度加大及供熱需求持續增長的雙重影響，集中供熱行業取得了快速發展，全國的集中供熱面積和供熱量得到穩定增長。以此增長率估算每年的新增面積所帶來的產品需求近8000套，再加上不少于此數量的升級改造項目，市場規模非?？捎^。在集中供暖行業推廣該產品，大力提倡設備高效化、自動化、標準化、模塊化，為設計方、建設方、運營方、業主方都能帶來明顯的長期收益。

• 推廣應用現狀

目前的換熱循環機電一體化模塊的應用現狀處于從初期的簡單功能實現方式向精細控制高度集成化方向發展。多家廠家面向市場推出了一些不同的技術路線的方案。此方案的標準化、通用化、自動化的特點是符合市場需求的一種方式，獲得了市場的關注和支持。

【典型案例介紹】

暫無。

【信息提供單位】

• 單位名稱

上海艾克森集團有限公司

• 單位簡介

上海艾克森集團有限公司是專業從事?lián)Q熱設備研發、制造、銷售及服務的換熱解決方案提供商，公司具備完善的管理體系，參與了多個國家標準及行業標準的編制。發展至今，公司的業績規模在行業內名列前茅，產品銷往全國各省份及全球多個國家地區，已成為中國換熱設備行業代表性企業之一。 公司2002年成立，總部位于中國上海黃渡工業園，通過優化管理，具備了在行業內引以為豪的設計制造能力。公司不斷引入先進的自動化生產設備，包括先進的電泳涂裝生產線和自動化焊接機器人、換熱機組全性能測試平臺、E-Cloud智慧能源管理系統等。遵照全球統一的AS標準生產包括板式換熱器、板式換熱機組、全焊板殼式換熱器、全焊板框式換熱器、蒸發器及冷凝器、工藝水冷卻系統、余熱回收系統在內的全系列換熱設備及成套裝置，生產的產品性能穩定可靠、高效節能，主要面向暖通空調、制冷冷卻、能源電力、化工電子、食品飲料、船舶重工及環境處理等市場提供隨需而變的換熱解決方案。公司直屬的銷售和服務網絡覆蓋國內包括西藏、新疆在內的 27個主要省市自治區，擁有上百個技術服務網點，2個技術支持中心，所有產品提供聯保服務，能就近為客戶提供專業、便捷的服務。贏得了包括多家500強企業的眾多客戶的信賴。

附件：標準化換熱循環機電一體化模塊.pdf
