【適用環境要求】

• 適用行業領域

海爾空氣源熱泵機組產品廣泛適用各種賓館、商場、辦公樓等舒適性場所的中央空調系統；醫院、集中小區等制熱需求較高的場所的中央空調系統；及學校、醫院、連鎖酒店、餐廳等行業的商用中央熱水需求系統。

• 應用環境要求

該技術產品適用于全國各個地區，主要用于建筑供冷/供熱及商用中央熱水系統中，該技術產品可用于分布式能源站項目，制熱最低運行環溫：-30℃；制熱熱水最高出水溫度55℃；水流量范圍：額定流量的+30%；環境溫度：制熱最大運行范圍-30℃~30℃；制冷最大運行范圍15℃~50℃。

【技術產品簡介】

• 基本運行原理

空氣源熱泵機組由蒸發器、冷凝器、壓縮機、膨脹閥四大主要部件構成封閉系統，其內充注有適量的工質。機組運行基本原理依據是逆卡循環原理：液態工質首先在蒸發器內吸收空氣中的熱量而蒸發形成蒸汽（汽化），汽化潛熱即為所回收熱量，而后經壓縮機壓縮成高溫高壓氣體，進入冷凝器內冷凝成液態（液化）把吸收的熱量傳給需要的加熱的水中，液態工質經膨脹閥降壓膨脹后重新回到蒸發器內，吸收熱量蒸發而完成一個循環，如此往復，不斷吸收低溫源的熱而輸出所加熱的水中，直接達到預定溫度。

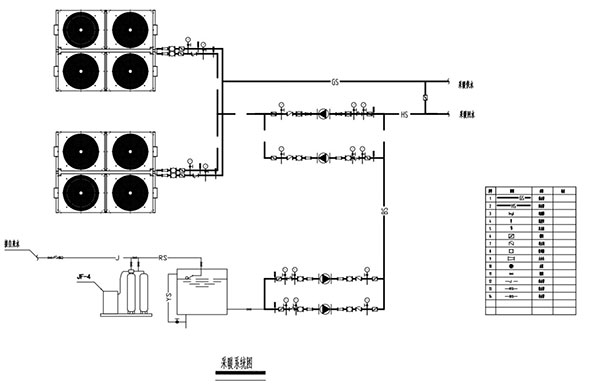

• 工藝流程圖表

• 核心優勢亮點

1、海爾空氣源熱泵具有高效制熱能力，COP最高可達3.60，達到一級能效。

2、設備低溫運行范圍擴展從-15℃擴展到-30℃，穩定運行。

3、三大引領技術，低溫節能更高效。技術一：補氣增娢技術；技術二：獨立過冷技術；技術三：高效換熱流路。

4、設備運行穩定可靠具有后備運轉及均衡運轉技術，高質量零部件，多重防凍技術。

5、安裝便利結構緊湊占地面積小，擴容方便可應對分期投資項目，靈活的組合能力最多可實現16臺機組組合，線控器集成電源設計。

6、舒適宜人高精度減速型電子膨脹閥，智能分布化霜技術獨立風道設計，任何一個系統的除霜不會影響其它系統，除霜期間水溫下降不超過2℃。

• 相關參數描述

海爾模塊化空氣源熱泵機組有：常溫空氣源熱泵機組、全直流變頻空氣源熱泵機組、低溫空氣源熱泵機組、空氣源熱泵中央熱水機組；壓縮機均采用國際知名品牌，海爾模塊化空氣源熱泵機組可以做高溫出水，出水溫度最高可達65℃，低溫運行最低運行環溫為-30℃。

【經濟效益分析】

• 投資回收周期

空氣源熱泵洗浴熱水項目回收周期約為：1-1.5年，采暖項目周期約3-5年。

• 應用效益情況

空氣源熱泵可節省70％的能源；與燃氣、電和電輔助加熱的太陽能熱水器相比，全年費用最低，比太陽能熱水器（帶輔助電加熱）還要省，是燃氣熱水器的1/3左右、電熱水器的1/4左右。短期可收回投資。每耗電1kw平均可以產生4kw的熱能，同等耗電量比電熱水鍋爐多制熱水3倍左右。

【潛力前景分析】

• 市場應用潛力

空氣源熱泵行業未來發展?jié)摿薮?，在生活熱水、供暖和工農業烘干中的應用前景良好，未來5年空氣能熱泵行業將處于高速發展期，行業市場規模保持10%的增長速度，及至2024年達到380億元。

• 推廣應用現狀

2018年空氣源熱泵行業銷售規模為170.6億元，同比下降7.6%，熱水應用產品銷售額為74.6億元，與2017年基本持平；供暖應用產品銷售額為71.6億元，同比下滑20.8%；烘干應用產品銷售額增長47.6%，達到9.3億元。

2019年空氣源熱泵市場迎來“后煤改電”時代，在熱泵熱水、熱泵采暖以及熱泵烘干三類主要應用市場中，市場潛力持續釋放。此外，進入到2019年后，熱泵兩聯供和南方采暖漸趨火熱，呼聲甚高，同時相關熱泵能效標準以及法律法規不斷完善，再加上行業的聯合推動，空氣源熱泵行業的下半場未來可期。

【典型案例介紹】

阜平縣易地扶貧搬遷工程（三期）項目：該項目涵蓋城南莊/王快/平陽二期/河角/百畝臺/柏崖六個片區小區集中供熱，建筑面積21萬㎡，采暖面積19萬㎡，采暖主機為海爾低溫空氣源熱泵機組，采暖末端為地暖盤管，用戶需求節能高效采暖設備，運行及維護保養費用低，管理便捷，我方設計方案為139臺海爾低溫130空氣源熱泵機組，-12℃制熱量：12510Kw，功率：5560Kw；設備運行后設置回水溫度：40℃，室內溫度達到22℃，用戶對供熱效果非常滿意。

【信息提供單位】

• 單位名稱

青島海爾空調電子有限公司

• 單位簡介

海爾中央空調是海爾集團的支柱企業之一。自1993年至今，海爾中央空調歷經20余年的發展，目前已擁有包括空氣源熱泵在內的冷水式中央空調、多聯式中央空調、單元式商用空調、家用中央空調等在內的4大產品系列群、1000多個型號的產品，旺銷全球100多個國家和地區，入駐商業地產、住宅地產、軌道交通、政府公建、醫院建設、數據中心等重點領域。憑借在智能與節能領域科研開發實力、強大的市場營銷能力、卓越的產品性能，海爾中央空調已發展成知名的中央空調民族品牌。

附件：海爾模塊化空氣源熱泵機組.pdf
