【適用環境要求】

• 適用行業領域

本技術是適用于暖通空調、制冷、區域能源能源等領域的信息化平臺。

• 應用環境要求

本技術通常建議用于遠程控制單元不少于10個，傳輸距離大于200米的多通道數據雙向傳輸環境，軟件部署與數據存儲及備份使用公有云私有云混合方式。網絡系統的接入層基于工業以太網、工業總線等通信協議，5G、4G 網絡、NB-IOT 等無線通信協議；兼容ModBus、OPC、CAN、 Profibus 等各類工業通信協議和軟件通信接口。

【技術產品簡介】

• 基本運行原理

本技術適用于對于數據的收集、存儲需要集中處理，同時對大數據有進一步的處理計算需求的環境，適用于有提升安全需求、節能需求、管理需求的各類型成套換熱循環裝置。

本技術利用針對成套換熱循環裝置進行綜合智能服務體系工業互聯網平臺建設，基于大數據處理框架開發的分布式的高性能、高可用、易擴展、易開發和易管理的一體化物聯網大數據平臺，包含了工業物聯網系統中的各個節點環節——數據接入、數據處理、數據計算、數據存儲和數據交換等。包含平臺各項云化服務系統；并建設基于工業互聯網技術的暖通產品綜合智能服務平臺數據中心、多媒體管控中心；暖通設備端安裝傳感器、通訊硬件設備及AR(Augmented Reality）功能設備，通過網絡系統等多系統的集成應用，完成暖通行業智能服務體系的工業互聯網平臺。

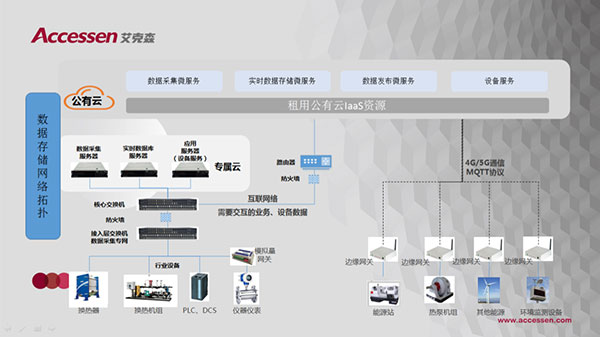

• 工藝流程圖表

• 核心優勢亮點

1、實現無人值守AR控制功能，AR增強現實：利用AR 人機交互技術,模擬真實的現場景觀,使運行人員在實時監控畫面上能夠直觀了解目標信息。

2、系統依據各種應用場景選擇機組控制策略和運行工況，對換熱機組具備針對氣象數據對未來環境溫度變化情況預測出供熱量配給計劃，自動狀態下，控制系統通過采集天氣預報溫度曲線，通過系統運算生成運行供熱曲線，將此作為進行控制和調節機組運行方式。

3、實現了數據審核和清洗功能，可以客觀地描述數據的分布情況和基礎統計信息，給出面向數據質量的審核結果，并給出相應的數據清洗處理建議，從而輔助數據更好地滿足后續的分析和應用需求。

4、采用此項技術改造，將會促進整個行業的產品信息化、智能化進程，提升中國暖通行業的制造的實力。系統平臺最終服務暖通行業領域、服務政府監管領域、服務節能環保領域。

• 相關參數描述

1、提高產品數字化、網絡化、智能化水平，提高了主動服務的水平，提高客戶服務的滿意度，故障處理周期縮短50%，服務成本降低30%以上。

2、從能耗成本上分析，本技術支持系統節能5%-10%左右。

【經濟效益分析】

• 投資回收周期

本系統可以降低用戶的人員成本、管理成本、能源成本，估算一般2-3年內均可回收投資成本。

• 應用效益情況

此系統實現上在線設備的預警服務、運維服務、評估服務、數據產品服務，以此達到經濟效益和社會效益，提高用戶市場競爭力。機組出現預警、故障可以通過云服務平臺實時監測，實現預警故障的實時提醒。云服務平臺可實時顯示當期的能耗情況，并根據采集的機組數據，進行大數據分析，形成節能報告指導運營實現節能服務，并可根據機組數據提出維保建議。

【潛力前景分析】

• 市場應用潛力

本系統技術對各領域機組具有普遍推廣意義，實現對特征性氣候區域的暖通設計參數進行校對，更新企業產品設計指標，為設計院及院校提供科研數據；根據在線設備能耗情況，為地方政府提供能耗方面政策設計依據；幫助在線暖通設備用戶降低運行能耗費用。提供評估、預警、運維、設計、生產、暖通設備安裝及初始調試等增值服務。

• 推廣應用現狀

本系統技術將未連接云平臺或孤立的暖通單個設備全新智能化，充分發揮大數據、AR技術的優勢。服務模式將會在行業中樹立新的標桿，將會促進整個行業的產品信息化、智能化進程，提升中國暖通行業的制造的實力。

【典型案例介紹】

甘肅宜方達項目共計近50套換熱機組接入云平臺系統，利用AR 人機交互技術,模擬真實的現場景觀,使運行人員在實時監控畫面上能夠直觀了解目標信息。利用平衡算法與預測規劃算法，實現供熱系統的安全運行、平衡運行、節能運行、穩定運行。項目實施過程中使用本技術，保證了用戶在人員成本、管理成本、能源成本方面大幅降低，并降低廠家的服務成本與縮短服務響應周期。提高了主動服務的水平，提高客戶服務的滿意度，故障處理周期縮短50%，服務成本降低30%以上。初步統計從能耗成本上分析，項目系統節能達到5%以上，對用戶、廠家均取得較高的經濟效益與社會效益。

【信息提供單位】

• 單位名稱

上海艾克森集團有限公司

• 單位簡介

上海艾克森集團有限公司是專業從事?lián)Q熱設備研發、制造、銷售及服務的換熱解決方案提供商，公司具備完善的管理體系，參與了多個國家標準及行業標準的編制。發展至今，公司的業績規模在行業內名列前茅，產品銷往全國各省份及全球多個國家地區，已成為中國換熱設備行業代表性企業之一。  公司2002年成立，總部位于中國上海黃渡工業園，通過優化管理，具備了在行業內引以為豪的設計制造能力。公司不斷引入先進的自動化生產設備，包括先進的電泳涂裝生產線和自動化焊接機器人、換熱機組全性能測試平臺、E-Cloud智慧能源管理系統等。遵照全球統一的AS標準生產包括板式換熱器、板式換熱機組、全焊板殼式換熱器、全焊板框式換熱器、蒸發器及冷凝器、工藝水冷卻系統、余熱回收系統在內的全系列換熱設備及成套裝置，生產的產品性能穩定可靠、高效節能，主要面向暖通空調、制冷冷卻、能源電力、化工電子、食品飲料、船舶重工及環境處理等市場提供隨需而變的換熱解決方案。公司直屬的銷售和服務網絡覆蓋國內包括西藏、新疆在內的  27個主要省市自治區，擁有上百個技術服務網點，2個技術支持中心，所有產品提供聯保服務，能就近為客戶提供專業、便捷的服務。贏得了包括多家500強企業的眾多客戶的信賴。

附件：E-Cloud數據分析處理云服務系統軟件.pdf
