【適用環境要求】

• 適用行業領域

該技術適用于火電廠供熱方式節能技術改造或新建電廠項目。

• 應用環境要求

在以下三種情況下，具備該技術使用條件：

1、國內熱電聯產機組的采暖抽汽點一般位于中壓缸末級，機組容量越大，采暖抽汽參數越高，則壓差能量損失越大。

2、下游工業用戶使用蒸汽壓力等級不一，多采用閥門節流等方式減壓，存在很大的壓差能量利用空間。

3、在熱力系統中，由于工藝要求，需要人為地將較高品質的蒸汽通過減溫減壓裝置轉換為低品位蒸汽，其過程無謂降低蒸汽利用價值，亦是能量的極大浪費。

【技術產品簡介】

• 基本運行原理

PHE功熱電聯產節能改造技術充分利用蒸汽的壓差能量損失，高溫高壓蒸汽經過背壓式汽輪機做功，推動后置轉動設備，從而降低廠用電率，達到節能降耗的目的?！罢羝旨壖訜帷薄獙⒂糜诠岬倪^熱蒸汽分為兩部分，一部分經過功熱汽輪機做功，其乏汽將熱網回水從70℃加熱至100℃；再利用剩余部分的過熱蒸汽將100℃的熱水加熱至130℃，滿足供熱要求；“能量梯級利用”——過熱蒸汽經功熱汽輪機做功，提取供熱系統中的能量損失，將這部分能量轉換為動能拖動負載，降低廠用電率，實現節能目標。

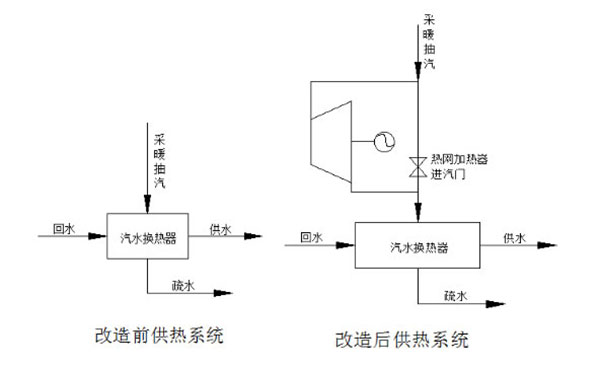

• 工藝流程圖表

• 核心優勢亮點

1、機組發電煤耗大幅降低，減少了抽汽直接供熱?損失；

2、在相同的供熱量情況下，利用了小汽輪機低品位排汽替代減少高位能抽汽供暖，增加了高位能蒸汽在小汽輪機的做功，增加小汽輪機發電負荷，可以降低廠用電率；

3、維護量小，運行成本低，提高企業經濟效益、市場競爭力；

4、投資費用低，投資回收期短。

• 相關參數描述

在相同主蒸汽量下，保證相同的供熱面積，可以節省廠用電5000~6000kW，可有效降低廠用電率。

【經濟效益分析】

• 投資回收周期

PHE功熱電聯產節能改造技術具有明顯的成本優勢，按降低廠用電6000kW，電價0.4元/kWh，一個采暖期可節約費用691.2萬元，三個采暖期內可回收成本。

• 應用效益情況

廠用電率明顯降低，全年單臺機組總煤耗降低約1.37g/kWh，全年總節煤量為5660t/a。因節約標煤將大大減少粉塵、煙氣、CO2、NOx、SO2等污染物排放量，對改善當?shù)氐拇髿猸h(huán)境質量有重要作用，環境與社會效益顯著。

【潛力前景分析】

• 市場應用潛力

本項目對裝機容量為200MW~600MW的火電機組具有普遍推廣意義，潛在市場巨大，國內熱電聯產機組理論上皆可以應用此項目。國內火電廠多面臨降低廠用電的壓力，采用功熱電聯產節能改造技術能夠直接有效的降低廠用電，并間接降低整個電廠煤耗指標。

• 推廣應用現狀

由于實施了“壓差利用”與“蒸汽分級加熱”技術，增加很少的抽汽量，采用“幾段抽汽進入，幾段抽汽排出”的設計理念，期間僅利用蒸汽的壓差能量損失，實現節能。與傳統小汽機拖動的“電改汽”方案截然不同，方案更靈活，節能效果明顯。本技術對我國裝機容量為50~600MW的火電機組均具有重要的指導意義。本技術的推廣應用對推動熱電聯產行業進步、對于火電節能供熱技術應用開拓了新思路，促進企業經濟效益增加和加快社會節能減排進步均具有重要作用，在節能環保行業內具有高價值的參考依據和應用推廣價值。

【典型案例介紹】

國電雙遼發電有限公司功-熱-電聯產節能改造EPC項目。項目實施前，電廠存在煤耗值偏高，廠用電率偏高等問題。通過采暖抽汽推動背壓式汽輪機做功，拖動后置異步發電機，所發電量直接并入廠用電系統的方案，有效地降低廠用電率，達到節能降耗的目的。改造后全年單臺機組總煤耗降低約1.37g/kWh，全年總節煤量為5660t/a。按降低廠用電6000kW，電價0.4元/kWh，一個采暖期可節約費用691.2萬元，三個采暖期內可回收成本。因節約標煤將大大減少粉塵、煙氣、CO2、NOx、SO2等污染物排放量，對改善當?shù)氐拇髿猸h(huán)境質量有重要作用，環境與社會效益顯著。

【信息提供單位】

• 單位名稱

國電龍源節能技術有限公司

• 單位簡介

國電龍源節能技術有限公司成立于2011年5月，公司隸屬于國家能源集團，是工信部節能司推薦的第三批工業和通信領域114家節能服務機構之一，是合同能源管理業務專業化服務平臺，2017年5月，為了搶抓機遇，公司實施戰略重組，積聚北京龍威發電技術有限公司、北京國電藍天節能科技開發有限公司和煙臺龍源余熱事業部人才、技術、市場和管理等資源優勢，推動節能業務做大做強。公司是國家高新技術企業，擁有質量、安全、環境“三標一體”管理體系資質證書，公司以節能改造項目實施、節能產品研發與推廣為主營業務，為電力企業提供“一站式”節能提效解決方案;為用能企業提供涵蓋節能潛力評估、項目融資、實施、運營等合同能源管理專業化服務。公司業務也積極擴展到水泥、冶金、石化等高耗能行業。

附件：PHE功熱電聯產節能改造技術.pdf
