【適用環境要求】

• 適用行業領域

適用于以鐵路罐車為物料運輸工具的行業，主要是石油化工大型企業中的洗罐站臺，清洗殘留在鐵路罐車內內的石油化工介質，以達到罐車的清潔要求。

• 應用環境要求

無。

【技術產品簡介】

• 基本運行原理

利用密閉蓋封住槽罐口，在保證罐內壓力符合設備安全要求的條件下，使蒸汽在罐內充分利用，提高蒸汽熱能使用率，并利用自身正壓狀態，將冷凝的污水自動排出罐外。節省蒸汽，并解決 VOCS 及噪聲對環境污染的問題。具有高效、安全、低污染、低能耗、等優點。

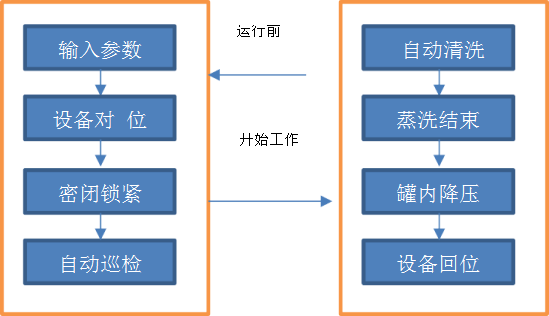

• 工藝流程圖表

• 核心優勢亮點

密閉蓋滿足不同規格的罐口密封要求，壓力控制精準，有效解決了傳統敞口洗車污染大氣問題，噪音低，明顯改善作業環境，保證罐車不超壓；

采用間歇噴水的方式減少蒸汽用量，有利于罐內油污清洗干凈；

依據蒸汽與冷凝水對洗車效率的影響，確定了優化的洗車參數；

蒸汽密閉洗車裝置的吊裝結構，保證洗車設備與罐口的方便對接及拆卸，且不影響鐵路運輸安全；

實現罐內壓力、溫度與蒸汽進汽量自動調節，提高了自動化操作水平，節約蒸汽效果更佳；

罐車殘油蒸洗徹底，針對不同介質的洗車都能滿足要求，尤其能滿足航煤特洗要求；

該技術安全可靠，環保、高效、節能，經濟效益和社會效益顯著。

• 相關參數描述

洗車范圍：普洗，特洗；洗車溫度（℃）：75～105；洗車時間：15～50；蒸汽汽源壓力（KPa）：＞400；洗車系統操作壓力（KPa）：35-50；蒸汽用量（t/臺）：0.15～0.50；清水用量（t/臺）：0.02～0.10；

整機功率（kW）：＜5.5；噪聲：＜65，設備重量（Kg）:800；懸重臂承載重量（T）：＜0.95；設備旋轉角度：±90°；伸縮行程：＜1.0；伸出后總長度：＜3.0；

設備設計壓力（MPa）： 0.1；操作溫度（℃）：＜105；設計溫度（℃）： 200；

升降系統提升行程：1.4，并滿足在吊離時超過火車罐車護欄最高點 30cm 以上；

適應罐口直徑：500～600；罐口徑高：160～400。

【經濟效益分析】

• 投資回收周期

5-7 年。

• 應用效益情況

1、減少蒸汽用量：敞口蒸汽清洗每臺車消耗蒸汽平均 2.42 噸，改造后平均每臺車消耗蒸汽0.38 噸。每臺平均節約蒸汽 2.04 噸，節約蒸汽 70％以上。

2、減少油氣揮發：敞口式蒸汽清洗在罐車蒸煮過程中，高溫蒸汽攜帶罐車內油氣直接揮發到環境空氣中。長期檢測結果表明，采用密閉清洗工藝后，環境得到極大改善，根據監測， VOCS 平均減排 95％以上

3、提高洗車效率：密閉清洗溫度在 80-105℃之間，大大高于敞口清洗的溫度，改善了清洗的效果。提高洗車效率 2 倍以上，提高了洗車效率，降低了勞動強度。

4、提高清潔生產水平：通過洗車廢水密閉管路收集，乏氣和含油污水經冷凝后進入隔油池進行分離，提高了清潔生產水平，創造了顯著的經濟效益。

5、減少洗車噪音：改造前洗車噪音大于 85db，改造后洗車噪音降低到 65db 以下，有效保護了操作人員的健康。

【潛力前景分析】

• 市場應用潛力

罐車是運輸液體物料的重要工具，廣泛應用在石油化工、食用油運輸?shù)阮I(lǐng)域，其運輸量呈逐年增加的趨勢。罐車在段修、廠修及換裝物料前都要進行內部清洗，按每臺罐車每年平均洗車 1.5 次計算，罐車清洗的工作量相當大。目前國內洗罐站臺 300 多家，若采用密閉洗車技術，按每個站臺平均 18 個臺位計算，5400 多個臺位采用傳統蒸汽洗車技術，按照每個臺位蒸汽密閉洗車系統 45 萬元計算，近 10 年內全國將近有 25 億元多的市場需求潛力。

鐵路罐蒸汽密閉清洗裝置屬于國內首創，而且據業內人士評估，密閉清洗技術是目前洗車技術較為合理、先進技術，有限的解決了傳統洗車技術的一些弊端，但又傳承了其工藝簡潔、實用的特點，具有很強推廣價值和前景。

• 推廣應用現狀

目前，鐵路罐車蒸汽密閉洗車裝置已經推廣到中石化、中石油以及中鐵系統，其中中石化 9 家分公司 73 臺設備，中石油 2 家分公司 14 臺設備，中國鐵路總公司 3 家鐵路局 25 臺設備。

【典型案例介紹】

中石化北京燕山分公司蒸汽密閉洗車：燕山石化儲運廠，建設規模：30 臺罐車蒸汽密閉洗車裝置。

主要技改內容：用蒸汽密閉洗車裝置取代敞口洗車裝置，共計安裝 30 臺。2013 年安裝兩臺，建設期 3 個月；2014年安裝 14 臺，建設期四個月；2015 年安裝 14 臺，建設期 4 個月。每年可節約蒸汽 1.94 萬噸、增加效益 302.64 萬元、減少排污費 240 萬元，投資回收期約 5-6 年。

【信息提供單位】

• 單位名稱

北京藍翠鳥環保節能科技有限公司

• 單位名稱

北京藍翠鳥環保節能科技有限公司是北京燕山翔宇環保工程技術有限公司為實現在環保、節能領域進一步做精、做專、提升技術創新水平、拓展環保節能新業務而成立的科技型公司。藍翠鳥公司始終秉承以技術先進性為企業發展的核心競爭力，以“誠信立業、科技興業、凝心創業”為企業價值觀，為客戶提供技術研發、設計、規劃咨詢、環保節能裝備安裝、調試、 運營托管等全方位一體化的環境治理及節能減排綜合服務。在未來的發展中，

藍翠鳥公司將充分把握時機和挑戰，不斷引進和學習國內外先進的節能、環保技術，開拓創新、貼心服務、為客戶解決問題，為中國節能、環保事業貢獻力量。

附件：鐵路罐車蒸汽密閉清洗技術.pdf
