【適用環境要求】

• 適用行業領域

鋼鐵、化工、石油、市政、消防、紡織印染等行業的循環水系統。

• 應用環境要求

本技術產品應用于濁環凈環等工業用水系統，對系統及環境無其他特殊要求。適用于系統存在采用老舊水力模型，運行效率低下，水泵選型揚程和流量偏離系統實際需求，有系統能效提升改造需求的企業。

【技術產品簡介】

• 基本運行原理

通過對系統及運行參數進行檢測、分析、研究，結合該系統管路流體力學特性，通過提升水泵自身性能，整改系統不利因素，按照系統最佳運行工況參數，量身定制高效節能水泵，提升系統運行效率，達到最佳節能效果。

• 工藝流程圖表

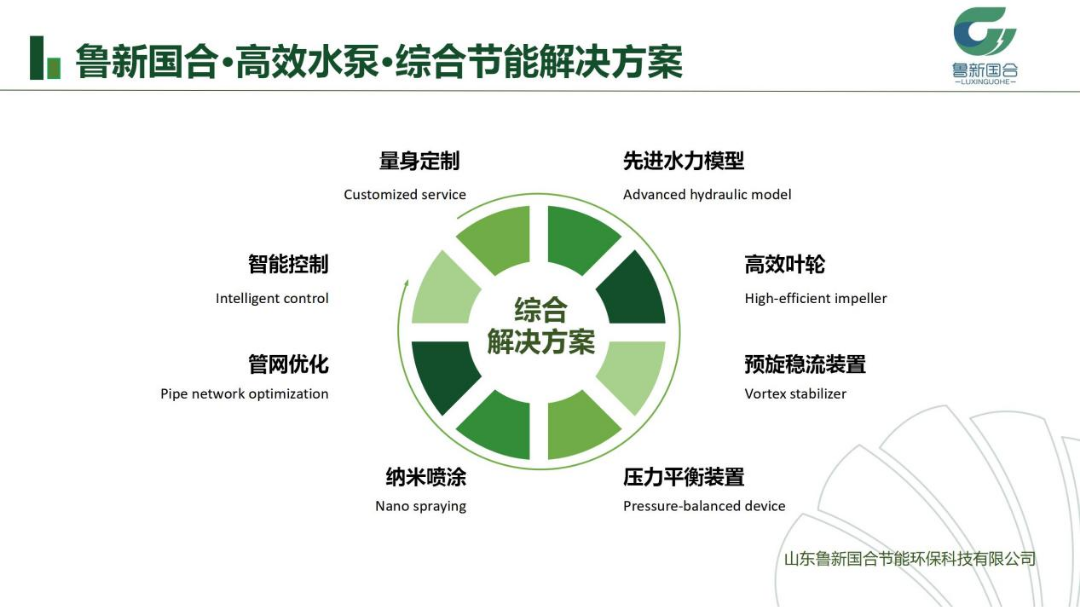

• 核心優勢亮點

選用先進水力模型，具有外特性曲線高效區范圍寬的特點，保證水泵運行在經濟效率區間；

品質保障：采用高效葉輪，博格曼機械密封，SKF軸承，葉輪標配材質為304；

采用納米噴涂，降低過流部件摩擦損失，提升部件使用壽命；

優化管網系統；優化控制系統。

• 相關參數描述

采用先進水力模型比轉速40~310ns，進口直徑185~240mm，出口直徑298~465mm，獨特設計高效葉輪，運行效率提高4%-8%，獨特壓力平衡裝置設計，可提升水泵運行效率3%~5%，流體界面納米噴涂，提升水泵運行效率1.5%~2%，僅對原系統水泵及進出口部分進行改造，保證改造后流量、壓力等關鍵指標不變。水泵綜合改造節電率15%～25%。

【經濟效益分析】

• 投資回收周期

以年產600萬噸～700萬噸的中型鋼廠為例：水泵總裝機容量約為：4.5～6萬kW，按平均節電率15%～25%、年開機時間為8000小時估算，總節能空間為8800萬kWh/年，折合節能效益5720萬元（按照0.65元/度電核算）。

綜合節能技改投資回收期0.5~1年。

• 應用效益情況

通過節能技改，量身定制高效節能泵，替代原低效率運行的普通水泵，在生產負荷不發生較大變化條件下，保證水泵運行在高效區，為企業創造可觀的節電收益的同時，降低國家燃煤消耗及CO2排放，具有良好的環保效益。

采用可靠的原材料及配件，提高設備運行壽命，降低企業設備運營維護成本，并保證了系統運行的安全、穩定。

【潛力前景分析】

• 市場應用潛力

根據全國第三次工業普查公布的統計數字，我國水泵的（運行）總裝機容量約為1000萬kW（目前這個數據估計為1500萬~2000萬kW），在國民經濟中占的比例很大，節能泵潛力很大。據資料顯示，我國水泵的用電量約占全國用電量的20.9%，和國外相比，我國沒有改造的水泵產品的效率平均比國外低3%~5%，而整個系統的效率同比低20%左右，按照年運行8000h計算，整體節能量市場約為240億kWh~320億kWh，折合156億元~208億元（按照0.65元/度電核算），節能市場巨大。

• 推廣應用現狀

本技術產品在山東、上海、江蘇、河北、河北、山西、湖北等省市、地區鋼鐵、建材行業為主的企業推廣使用，在運行設備數量超數千臺，均得到使用單位的高度認可。

【典型案例介紹】

石橫特鋼集團有限公司水泵節能改造項目：石橫特鋼循環水系統能耗占較大，且部分循環水系統運行年限較長，設計水力性能不佳，效率低；偏工況運行，運行效率下降；系統水泵揚程不一，運行效率下降；出口閥開度不一，增加管網損耗；管網老化，沿程阻力增加等問題，業主亟需設備更新、效率提升、節能降耗。通過將原系統6臺普通水泵更換為高效節能水泵、優化水泵進出口管道等技術措施，改造后平均節電率達18.84%以上，按水泵每年運行8000h計算，每年節省用電176.94萬kWh，年節電收益約為115.01萬元。

【信息提供單位】

• 單位名稱

山東魯新國合節能環?？萍加邢薰?/p>

• 單位名稱

山東魯新國合節能環?？萍加邢薰?，主要開展冶金、化工、建材等兩高行業企業能效綜合提升和環境污染深度治理項目、市政污水及大宗固廢處理項目（含醫廢、危廢）的投資建設及運營。公司主導設立全省首家民辦非盈利機構山東開源碳中和環?？萍佳芯恐行?。

公司主要開展：高效智能空壓系統托管售氣及節能改造、高效節能風機設備成套供貨、水泵系統節能改造及成套設備供貨、大型高壓電機及變頻系統節能改造及設備供貨（含大型永磁高低速直驅電機系統）、燒結煙氣循環提質增效技術、高效濕式水浴精除塵技術、軋鋼加熱爐智能燒鋼控制技術、布袋除塵器反吹系統節能改造、冶金固廢含鐵含鋅塵泥綜合利用技術、活性焦脫硫脫硝一體化技術、焦化脫硫廢液廢鹽制備硫酸技術、工業污水綜合處理、余熱余壓綜合利用、市政環境治理（醫廢、危廢、建筑垃圾、生活垃圾焚燒發電、市政污水等）。

附件：高效節能水泵.pdf
