【適用環境要求】

• 適用行業領域

本技術適用于辦公、醫院、商場、酒店、學校、工廠等建筑中央空調系統設備的數據采集顯示、集中控制、能耗分析以及運營管理。

• 應用環境要求

本技術產品適用于大多數地區，工作溫度：5～43℃，相對濕度：85%以下，周圍環境無灰塵、腐蝕性氣體，附近無震動。

【技術產品簡介】

• 基本運行原理

該技術主要為多機房雙模（直燃機+節電空調）中央空調系統設計，通過對控制對象、系統結構與控制方法之間的動態關系的研究，創建整個空調系統的能耗模型。在控制過程中，利用計算機高速的計算、跟蹤、判斷和推理能力，將整個系統的運行信息進行集成，對系統的運行參數進行優化和動態調節，實現系統的協調運行，以達到整個系統高效節能運行的目的。

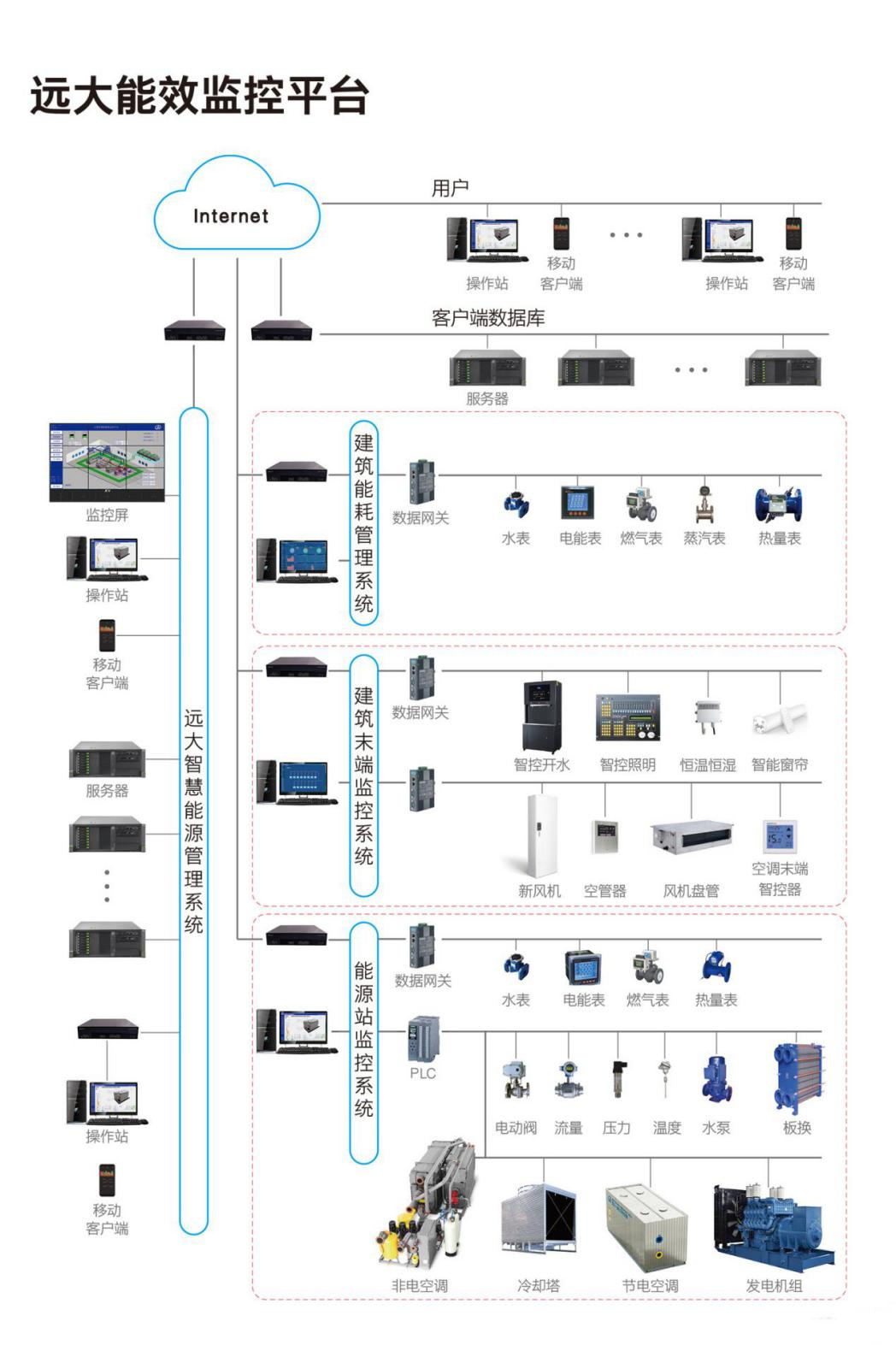

• 工藝流程圖表

• 核心優勢亮點

BIM技術在中央空調系統的應用。

基于能耗模型、負荷模型的智能化運行和精細化管理，保障空調系統的運行穩定。

基于能耗模型和負荷模型智能化運行代替人工操作，減少人工成本。

雙模（節電空調+直燃機）中央空調系統的自動化監控和統一管理 。

實時了解各機房系統的運行狀況，故障診斷，有效保障空調系統的運行穩定。

• 相關參數描述

監控平臺基本配置情況：臺式電腦（含I7處理器、16G內存、128G固態（系統盤）+1TB機械）和顯示器；液晶顯示屏；控制柜（含電源模塊、CPU、輸入輸出模塊等）。

可實現：1、雙模中央空調系統流程三維動態可視化、過程參數實時監測及存儲。2、設備管理：在監控平臺操作站上，可以實現對直燃機、節電空調、水泵、冷卻塔、電動閥的監控，包括運行狀態監控，啟?？刂?，電動閥開關、參數設置等操作。

【經濟效益分析】

• 投資回收周期

投資回收期大約1年。

• 應用效益情況

通過中央空調系統智慧化能效管理平臺，在制冷情況下，非電空調與節電空調可以根據能源供應情況和價格情況（如峰谷電價），合理運行，更加穩定地提供空調并且選擇最經濟的運行模式，不僅節省費用，而且移峰填谷，利于節能減碳。

【潛力前景分析】

• 市場應用潛力

全國用能單位能源消耗總量達到全國能源消耗總量的60%，這部分企業用能基數大,逐步實現能源精細化管理合理利用，將能降低我國單位GDP能源消耗總量。為加強重點用能單位節能管理，提高能源利用效率，控制能源消費總量，近年來，國家推出了很多關于重點用能單位能耗在線監測系統的相關政策，例如國家發改委和質檢總局兩部門印發《重點用能單位能耗在線監測系統推廣建設工作方案》通知（2017）等。故能效管理平臺的應用潛力規模非常巨大。

• 推廣應用現狀

該平臺已經在眾多項目上得到應用，取得良好的節能效益。應用案例有鄭州國貿、河南省人醫、空軍研究院、滕州人醫、岳陽二院、寧夏醫科大學、徐州三院、湖南婦女兒童醫院、焦作二院等。

【典型案例介紹】

鄭州國貿中心是鄭州市超大體量城市綜合建筑體，建筑面積50萬㎡。中央空調能源站原配置3臺遠大直燃型非電空調，為建筑群提供制冷和制熱。2019年遠大進行節能改造，在能源站機房新增1臺遠大節電空調，與原有3臺遠大直燃型非電空調并聯組合，形成高效節能雙模運行模式。在制冷季，非電空調與節電空調可以根據能源供應和價格情況（如峰谷電價），合理運行，更加穩定地提供空調并且選擇最經濟的運行模式。為了實現智能化控制，同時加裝一套中央空調系統智慧化能效管理平臺，實現非電空調與節電空調及整個中央空調系統的全自動化控制，以達到整個系統高效節能運行的目的。改造后實現年節省燃?xì)饬?0萬m3，綜合能耗同比下降14%，折合標煤239噸，減排CO? 626噸。

【信息提供單位】

• 單位名稱

遠大能源利用管理有限公司

• 單位名稱

遠大能源是遠大科技集團旗下負責整體能源節能優化解決方案的專業公司，運用遠大各種低碳技術、產品和EMC機制，為客戶提供大型中央空調及工業冷熱源系統的投資、設計施工及運營。使命是“優化資源配置，省心省錢低碳”。核心業務有合同能源管理、區域能源管理及能效管理系統，為客戶量身定制和實施能源優化解決方案。

遠大能源是中國首批進入建筑中央空調合同能源管理和余熱區域能源的企業，已建成并運營上百項燃?xì)夥植际侥茉春投嗄芑パa(bǔ)型區域能源項目，總運行面積 7000 萬㎡。

附件：中央空調系統智慧化能效管理平臺.pdf
