【適用環境要求】

• 適用行業領域

酒店、學校、政府機關、醫院、體育館、商場、軌道交通場站、寫字樓、展館。

• 應用環境要求

該技術的核心能源路由器基于數據實現能源供需的精確匹配，達到資源的高效利用。因此具有以下應用約束條件：

1、供給側和需求側的各個系統應安裝能量表、電量表，且參數數據準確，無效的運行數據無法用于指導運行。

2、室內環境監測參數全面，并且安裝位置合理，如最不利末端或典型點。

3、數據維度，最好1個冷熱負荷全運行周期數據；至少提供系統設備理論數據，實際接入后逐步修正。

4、設備可控，形成負荷預測-精準匹配-智能策略-執行反饋-優化調整的閉環管理模式。

5、新接入項目，需提供暖通系統基本運行模式，錄入至后端建模平臺。

【技術產品簡介】

• 基本運行原理

能源物聯網操作系統Coral是整個綜合能源管理系統的基座和智能化功能開發的加載平臺，承載四大功能：感知層，傳輸層，平臺層和應用層。感知層通過融合自主研發的云邊協同機制，對接入的邊緣設備的參量信息進行收集、轉換、匯總、打包上送，實現系統的海量異構物聯數據的動態收集與處理。傳輸層通過融合自主研發的數據傳輸技術和建模方法，加快數據交付，提升了系統的實時傳輸、邊緣處理的服務質量與能力。平臺層通過融合自主研發的云邊協同式資源分配方法，實現了數據處理策略的動態自適應調整，有效優化了業務流程的時間延遲、決策精度與數據隱私風險等問題，實現了邊緣智能網關本地自治與云邊端網絡協同計算的高效賦能，提升了系統吞吐能力14.3%，降低了任務調度成本34.7%，算法性能平均提升了27.3%，同時保證系統運行的穩定性與可靠性。應用層是對海量智能化功能開發的支撐，使整個系統達到智能化的管理水平，最終實現邊云協同的大型建筑智慧物聯的超低能耗建設。

能源路由器是整個綜合能源管理系統的中樞和運行調控策略優化與執行的智慧大腦。與傳統以固態變壓器為基本拓?fù)錁?gòu)成的電力路由器不同的是，該技術中的能源路由器是一個可實現各類可再生能源分布式對等接入、負荷主動預測、需求響應的互動調度以及能效分析可視化的智能管控軟硬件融合平臺。該設備集成了綜合能源系統仿真優化技術、樓宇自動化控制技術、傳感器技術與人工智能等多個技術。通過云邊協同技術將物聯網傳感器數據（外部環境參數和監測大數據）與歷史用能統計數據，傳遞到能源路由器中；再通過嵌入的魯棒預測技術的分析處理，形成短期的能源需求模型和長期演化規律，進而通過規則分析模型實現逐小時的熱量、冷量、電量的能源需求預測。在明確了能源供需雙方信息，包括能量種類和品位、總量及細分，利用效率或轉化率等參數，通過植入能源路由器中的配置優化與智慧管控功能模塊的分析處理，為客戶提供在不同需求下的能源智能策略方案，再結合自愈控制診斷方法，形成一個最佳使用策略反饋給用戶, 為用戶提供參考建議。最后，通過融合信息系統與物理能源系統，實現多能互補系統運行優化、能量管理與能效分析的可視化和智能運維管控。

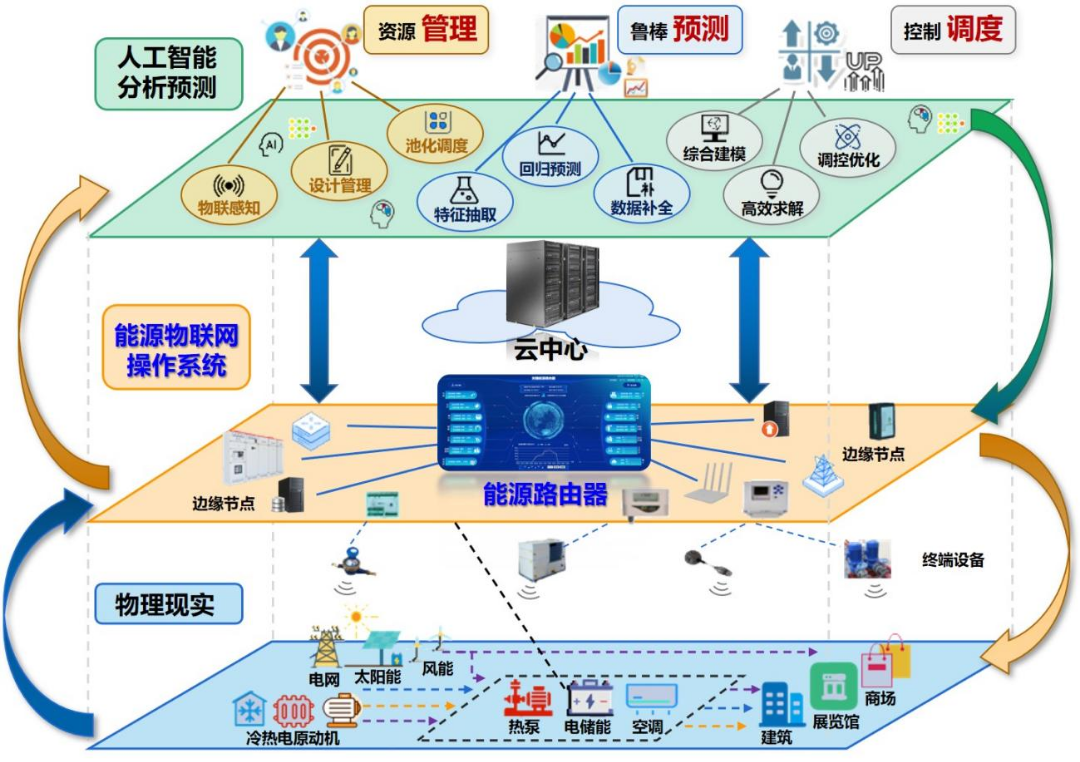

• 工藝流程圖表

• 核心優勢亮點

發明了云邊協同的大型建筑能源“感知、認知、決策一體化”智慧物聯網操作系統技術，大幅提升建筑物聯網系統的研發效率，運維效率提升60%。實現230萬套各類采集終端的互聯互通。這一技術填補了國內外能源物聯網操作系統的空白。

開辟了建筑能源供需負荷魯棒預測的新途徑，實現了數據不確定性的自動感知自動建模和考慮不確定性的預測模型優化，預測性能提升8%。

提出了一種基于物理機制和數據協同驅動的多能互補網絡精準建模技術，解決了多能互補配置-多能流運行協同優化的卡脖子問題，用戶綜合能耗同比平均降低20%、運維成本降低40%以上。

• 相關參數描述

CPU：Intel core i5,雙核；

CPU頻率：2.8GHz；

最大CPU數量：4U；

連接端口：LTP、COM1、PS/2、USB3.0、IEEE1394，其中COM口不少于4個；

網卡：10/100Mbps。

【經濟效益分析】

• 投資回收周期

能源路由器建筑樓宇綜合能源管理系統的經濟效益受建筑物綜合能耗的影響較大。投資成本也受能源結構影響波動較大。對于日常能耗大、能源結構較復雜的建筑物，一般5年左右均可回收投資成本。

• 應用效益情況

通過應用該技術，為廣大用戶帶來安全、高效、經濟、環保的優質服務體驗。截止2021年8月，幫助各類用戶節約人力292.61萬人/年，節約能源運行成本2.48億元/年，節約各類能源費用2.29億元/年，減少碳排放211.59萬噸，為提高能源使用效率，實現國家碳達峰、碳中和目標做出了貢獻。

【潛力前景分析】

• 市場應用潛力

建筑物是全球最大的最終能源消耗端，約占全球31%，而我國建筑物碳排放更是高達全國總量的51.3%，建筑節能減碳是實現我國雙碳戰略目標的一個重要抓手。能源供給側可再生能源大量涌入、能源消費側電能替代品不斷推陳出新、用能設備能效水平已接近天花板，要實現大型建筑的節能減碳，必須推動物聯網、大數據、人工智能與能源技術的深度融合。本技術面向建筑狀態的精確感知、負荷的精準預測、建筑能源管理的精細優化、綜合能源系統的精密控制，提出了建筑建設超低能耗的創新解決思路，具有較好的市場潛力。

• 推廣應用現狀

相關技術已應用于公共建筑、商業地產、工業廠房以及學校園區等場景，包括北京經濟開發區智慧運維項目、天津國家會展中心項目、安捷總部大廈、吉林國網綜合能源服務公司調度通訊樓、張江高科智慧園區建設運營項目、天津地鐵文化中心地鐵站能源改造項目、國家會展中心（天津）、空客A320總裝廠房及吉林國家電網調度中心等1500余項工程項目，服務樓宇面積達12000萬平米。運用能源路由器管理系統將變配電、供暖、制冷、照明、消防、給排水、停車場、安防、電梯等多個領域和各系統智能代維，實現管理歸一化的目標。

【典型案例介紹】

國網吉林省電力有限公司調度通信樓位于長春市人民大街10388號。占地面積近4萬平方米，建筑面積99988平方米。工程于2011年7月開工建設，2015年9月竣工驗收，2018年投入使用。該項目依托多能互補集成優化、新能源發電、儲能、負荷側控制等手段，基于智慧能源綜合管理平臺，實現對風、光、熱、冷、電的精準調控管理，實現單位能效優，用能成本優，調控能力強。年節約電能351.7萬kWh，每年節能折算標煤1090噸，每年減少二氧化碳排放2834噸，每年減少二氧化硫排放24噸，節能率達到26%，綜合能源利用效率提升28%，可再生能源占比超過2%，泛能源互聯率達到100%，分區域?qū)崿F(xiàn)“清潔能源日”。

【信息提供單位】

• 單位名稱

天津安捷物聯科技股份有限公司

• 單位名稱

天津安捷物聯科技股份有限公司成立于2013年（以下簡稱“安捷”），是一家致力于通過物聯網技術為用戶提供設備資產智能運維服務、綜合能源全生命周期服務以及“雙碳”服務的創新型科技企業。公司秉承科技興業，實業報國的理念，以綠色低碳環保為方向，以用戶需求為核心，以用戶體驗為基礎，通過科技創新和商業模式創新，開創了跨專業能源設備監控和智能運維的先河。

附件：邊云協同的大型建筑低碳運維智慧物聯系統的關鍵技術研究及應用.pdf
