江蘇磁谷科技股份有限公司市場部總監李杰

3月28日下午，江蘇磁谷科技股份有限公司（以下簡稱“磁谷”）市場部總監李杰在“2024能源環境服務產業年度峰會”的工業節能降碳分論壇上，發表了題為“創新高效永磁傳動技術在電機系統的應用”的主題演講。

以下是李杰主題演講實錄：

我國能源消耗所產生的碳排放占全國排放總量約85%，其中70%來自于工業生產活動。目前我國能源消耗產生的碳排放約97億噸，其中煤炭產生的碳排放量占78%，另一方面由于傳統行業老舊產能消耗導致生產效率低下，產生大量的能耗，從細分行業來看，鋼鐵、水泥、石化、電解鋁等國內碳排放量均是較高行業，分別占到我國碳排放總量的18%、16%、6%和5%。長期以來、煤炭、石油等石化能源作為主要的能源供應方，這些能源的日益枯竭以及對生態環境的嚴重破壞，已經引起了全球范圍內的廣泛關注。因此，尋求能源高效利用、減少污染排放以及發展綠色新能源的方法，成為了解決當前能源問題的根本途徑。在大力發展清潔能源同時，提高能源利用率是一種解決方法。

據有關報告顯示，電機消耗占全國用電量約60%，其中泵類電機占比20.9%，風機占比約10.4%，壓縮機占比9.4%。然而此類負荷正常生產運行一般并非處于滿負荷運行。如何使電機輸出功率充分傳遞給負載，實現能源匹配最優化，達到節能環保的目的，是我們要考慮的。

目前市場上認為“調速”是節能最佳方式，對于泵類、風機等負載的調速中應用較為廣泛的是液力耦合調速器和變頻調速，2007年渦流永磁調速技術引進國內，由江蘇磁谷自主研發的具有國際領先的繞組永磁調速技術于2016年投放市場以后，在各行業獲得了顯著節能效果及經濟效益。

進口變頻調速使用壽命大概在10到15年，國產是5到10年，而磁谷永磁傳動技術使用壽命達到了25年以上，傳遞功率方面，進口液耦設備大概在1萬千瓦，國產設備普遍為4000千瓦，磁谷產品可以達到3000千瓦。

變頻調速諧波污染嚴重，液耦調速對環境污染比較大，磁谷技術設備不存在這些問題，液耦調速設備一般較復雜，維護頻繁，而磁谷永磁傳動調速維護比較簡單。初始投資方面，變頻調速設備及進口液偶調速器相對較高，國產液偶調速器較低，磁谷設備同理，初始投資也相對較高，但由于磁谷設備維護較為簡單，很大程度上降低了項目維護成本。

磁谷永磁傳動技術是獨有專利技術，共獲得授權專利120項，43項為發明專利，中國發明專利29項，境外PCT專利14項，7國集團成員美國、日本、歐盟、加拿大等發達國家均已授權，正在審查的發明專利36項，共融合第二十屆中國專利優秀獎，中國節能環保專利二等獎，是獨有的專利技術。目前榮獲G20能效組織國際雙十佳，同時入選工信部、發改委、環保部，并于2016-2017年度WWF氣候創行者獲獎項目(中國只有5家)，入選國家節能中心《首批重點節能技術應用典型案例(2017)》(全國共15項)。

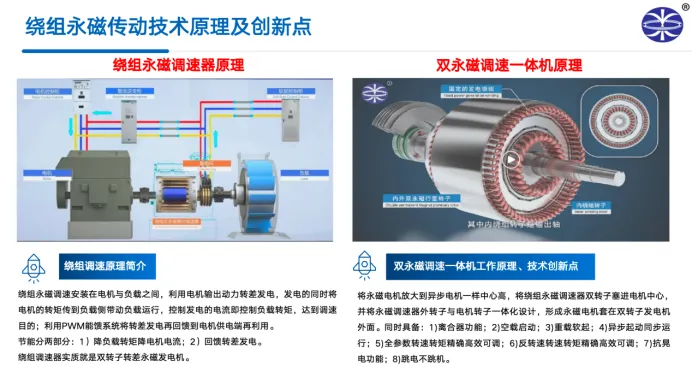

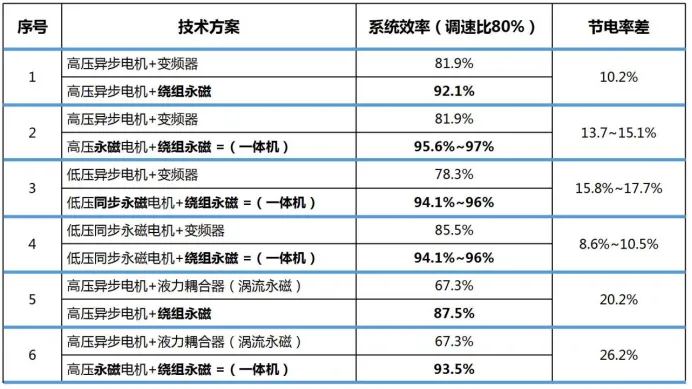

技術優勢方面，“多功能雙永磁調速一體機”在調速比80%調速運行時，動力系統效率高達98%左右，遠超當下最節電的變頻調速，因?yàn)樽冾l調速大概在80%調速運行時效率只有81%左右，將以前被認為節能收益甚微的改造項目變成優質的投資項目。

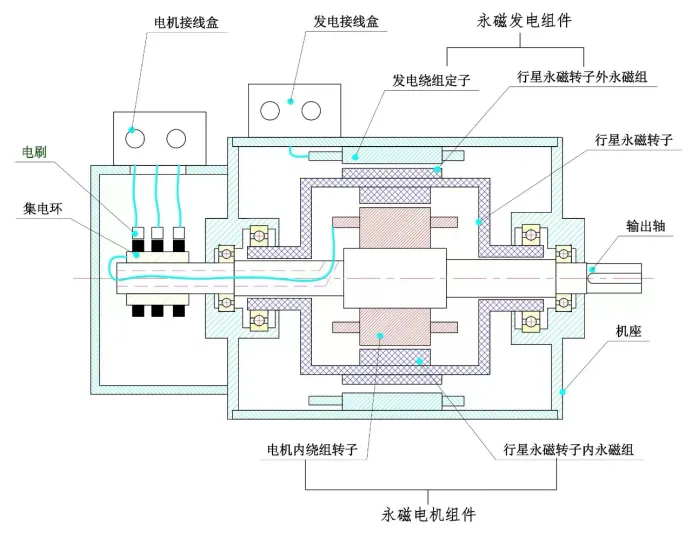

“跳電不跳機”功能可大幅提高風機水泵系統可靠性，集成化設計，做到“一體機”與現有電機全尺寸互換，為節能改造全部電機提供了保證，“一體機”集“空載啟動電機”、“離合器”、“重載軟起負載”、“轉矩轉速全程無極精確可調"等動力功能于一體，能夠應用到更多的動力系統中。

磁谷雙永磁調速一體機，有能力將全部工業風機水泵用電量至少再下降15%。根據我國工業領域電機總用電量和工業風機、水泵負載計算，存量市場總量按節電率15%、2年回收期計算所需設備高達4200-5700億元。同時年減排2.6億tCO2，按2023年10月75元/噸碳交易價格折算成碳指標將達到195億元，按歐盟時價630元/噸折算成碳指標1638億元。

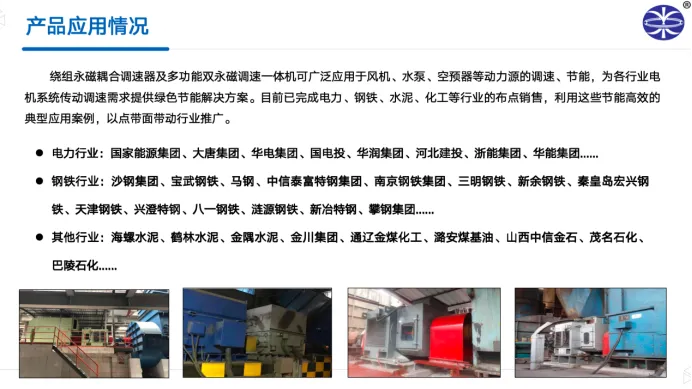

自2016年投放市場到現在以來，磁谷的解決方案在電力、鋼鐵、水泥、石化等各行業都有廣泛的案例應用。

以下為典型案例，由寶武節能在新疆八一鋼鐵廠實施。八一鋼鐵計劃對淘汰電機進行節能改造，最初方案是用永磁電機和變頻對淘汰電機進行技能改造，電機總數量130臺，總?cè)萘?7435千瓦，原年耗電費4656.3萬元（按0.5元每度計算），平時節電率小于等于3%，節電電費按0.5元計算，為139.7萬元，5年節電費用是698.4萬元，設備成本是871.85萬元，該項目5年的毛利率是負173.45元。也就是說130臺電機采用永磁電機+變頻方案改造，5年的節電回收是負數。方案二采用磁谷雙永磁調數一體機，設備成本高達2615.25萬元，節電率高，大于等于24%，5年節點費用計算下來是5594.5萬元。最終，寶武節能與磁谷公司簽定了合作。

另外還有許多成功案例，如：

福建三明鋼鐵變頻調數改造后，增加節電率8.12%；

攀枝花，原5000千瓦液耦，改造完以后節電率高達18.38%；

國家能源某電廠一次風機的改造，在一次變頻運行的耗電量改造后，節能率高達12.53%；

國能大港電廠的1350千瓦一次風機改造，分別達到了31.1%、24.7%和20.7%。中石化茂名石化水泵改造項目節電率達到38.89%；

中國有色金屬集團頂吹爐的排煙風機改造，節電率高達了27.5%，合計年節約電費50.5萬元。同時還有效的解決了目前調數型液力耦合器運行效率低下、震動過大、漏油、機械故障多、維護量大等問題，大幅減少了它的維護成本；

海螺水泥風機改造高達59.7%，節電率43.2%。

磁谷擁有江蘇省最大的級級技術中心和永磁傳動實驗室，技術研發團隊有50余人，是傳動行業中唯一擁有2500千瓦檢測設備的企業，是國家專家專精特新小巨人企業、首批國家級綠色工廠、國家高新技術企業、國家知識產權優勢企業和工信部節能診斷服務機構。
