【適用環境要求】

• 適用行業領域

該產品廣泛運用于市政污泥和工業污泥（印染、造紙、電鍍、化工、皮革、制藥等）的干化減量。

• 應用環境要求

含水量50%-90%之間，PH≤8，含油率≤6的污泥。

【技術產品簡介】

• 基本運行原理

1、低溫污泥干化機：成型后的污泥被加熱后的循環風脫濕干燥，干燥后的污泥通過干料輸送系統外運處置。

2、循環風降溫除濕：從干化機出來的濕熱循環風通過熱泵的蒸發器降溫除濕，水分外排。蒸發器回收水分凝結潛熱。

3、循環風加熱：除濕后的循環風通過熱泵的冷凝器加熱后進入干化機。

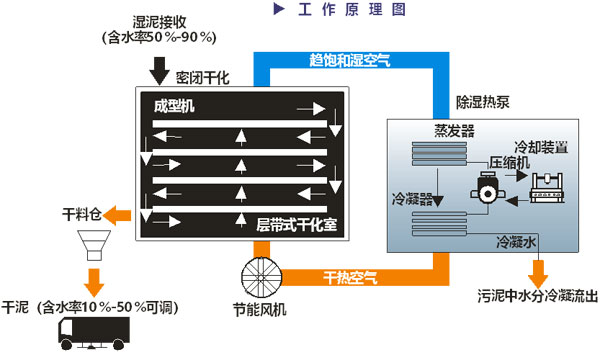

• 工藝流程圖表

• 核心優勢亮點

除濕熱泵污泥干化技術，采用四效層級系統，每度電最多可除水4.2kg；四效除濕技術，濕度梯度干化系統，水分快速轉移；密閉處理，無臭氣、噪音污染；均流壓差引風，所需風量小，無粉塵外溢，返修率低；體感低溫系統，整個過程中污泥的溫度低至40℃。具有高效、節能、環保、安全、智能等特點。PLC+觸摸屏智能控制，可實現遠傳集中控制，出料含水率在10%-50%間可任意調節。根據不同類型污泥可采用不同成型技術，降低干燥時間，提高綜合能效。

• 相關參數描述

采用除濕熱泵污泥干化技術，利用熱泵的蒸發器使?jié)駸峥諝饨禍爻凉?，同時利用熱泵的冷凝器加熱后的空氣在干化機內對污泥進行干燥，進泥含水率50%-90%，出泥含水率10%-50%。干燥過程中，熱泵為供熱方式，溫度40-75℃，熱風循環，全自動運行，密閉處理，無需除臭，熱回收技術，無熱損。每度電可除水4.2公斤。每噸80%濕泥干化至30%，綜合電耗178kW?h。

【經濟效益分析】

• 投資回收周期

投資回報期一般為1-2年。

• 應用效益情況

采用智能熱泵低溫干化技術，直接將含水率80%左右的濕泥干化至含水率10 %- 50 %的干泥，減重率高達90%，有效殺菌高達98%。近年來，各省市先后對排污超標企業加強督察，第三方污泥處置單位的成本相對較高。另外，該設備密閉處理，無廢氣排放，無熱損，不會對環境造成二次污染，促進經濟與環境的良性循環發展。噪音符合《城市區域環境噪聲標準》GB3096和《工業企業廠界噪聲標準》GB12348的規定。

【潛力前景分析】

• 市場應用潛力

中國環境統計年鑒數據顯示，2009年-2014年我國工業污水排放量基本維持在210億噸/年左右，城鎮生活污水排放量自354億噸增長至510 億噸。按工業污水排放量每年210億噸，城鎮生活污水排放量年增長率4%，則2020年我國污水排放總量將達到855億噸。2014年，我國工業污水有效處理率為96%，城鎮生活污水為97%，2014年工業污水處理量200億噸，城鎮生活污水處理量為495億噸。假設污水有效處理率保持不變，則2020年工業污水處理量為200億噸，城鎮生活污水處理量為626億噸。

• 推廣應用現狀

一般情況下，污水處理廠處理1萬噸生活污水可產生含水率80%的污泥5-8噸，處理1萬噸工業污水產生10-30噸污泥。分別按7噸和20噸單位產出推算，則2020年我國城鎮生活污泥產量4382萬噸，工業污泥產量4000萬噸，共計8382萬噸。與污泥產量連續遞增趨勢相背，污泥無害化處理率依然低下。E20數據顯示，2015年全國各地區濕污泥無害化處理率平均值為32 %。我國污泥填埋、堆肥、干化、焚燒這四種處理方法占比分別為65%、15%、6%、3%。填埋仍是污泥處理的主要方式，大量污水廠甚至直接傾倒。加之我國城鎮污水處理企業處置能力不足，手段落后，大量污泥沒有得到規范化的處理，直接造成了“ 二次污染”，對生態環境產生嚴重威脅。

【典型案例介紹】

天津市宇恒預應力鋼絞線制造有限公司每天有板框機械脫水污泥5噸左右產生，含水量在65%左右，需要增加一臺污泥干化機，要求設備無污染，能降低水分，不產生廢氣，干化后的水采取管道流入污水處理房措施后通過在線監測排放至大邱莊污水處理站，且符合環境影響評價。項目采用英威騰智能低溫污泥干化設備（型號：DWHG100R-T2-1），每天最高去水量2噸，年污泥排出量由原來的1500噸降至875噸，削減率達42%。出泥含水量≤40%。處理費用每年削減27%?？鄢O(shè)備運行費用，投資回報期為1.23年。經濟效益顯著。另外，該設備運行過程中，全封閉自動化運行，節約人工成本，無需安裝除臭系統，環境效益明顯。

【信息提供單位】

• 單位名稱

深圳市英威騰能源管理有限公司

• 單位簡介

深圳市英威騰能源管理公司是國家高新技術企業。具有雄厚的智慧能源系統平臺研發實力及項目投資運營能力，已獲得30項軟件著作權及實用新型專利。采用多樣化的投資運營模式，客戶范圍包括政府，以及水泥、鋼鐵、化工、電鍍、印染、造紙等重點用能與排污工業企業。依托英威騰集團工業自動化與智慧能源生態鏈板塊的技術創新與研發能力，通過整合產業資源與系統集成，公司業務覆蓋智慧能源、清潔供暖、生態環境等領域。目前，公司推出變頻磁能空氣源熱泵系列與智能低溫?zé)岜梦勰喔苫到y(tǒng)，用于城市/建筑供暖、制冷與污泥減量。各個系統綜合能效值均達到行業領先水平。

英威騰能源——致力于成為國內領先的智慧能源與清潔供暖、生態環境運營服務商。

附件：智能低溫?zé)岜梦勰鄿p量干化技術.pdf
