【適用環境要求】

• 適用行業領域

鋼鐵（高爐富氧、電爐煉鋼）、有色、化工（含煤化工）、玻璃玻纖、垃圾焚燒、污水處理、造紙、水泥、高原供氧、臭氧氧源等。以及各類需要非高純氧氣的場合。

• 應用環境要求

該裝置對環境要求不高，已經廣泛應用在國內各省市地區，包括高海拔地區，因原材料為空氣，只有海拔對產品能耗有一定的影響，用氧量規模為100Nm3/h~40000 Nm3/h之間。

【技術產品簡介】

• 基本運行原理

利用北大先鋒自行研發的PU-8鋰基吸附劑（分子篩），通過該吸附劑對氮?dú)馀c氧氣的不同吸附能力，在一定的壓力變化下對氧氣進行分離，進而提供最高達95%的氧氣供用戶使用。核心技術主要體現在：吸附劑的吸附能力、吸附劑的壽命、吸附塔設計及氣流分布器的設計、動力設備的選擇、閥門的選擇、工藝設計及控制系統的優化等等。這些因素將直接影響到用戶的投資、設備穩定運行能力、設備電耗、設備整體壽命及產品氧的純度與產量保持等。

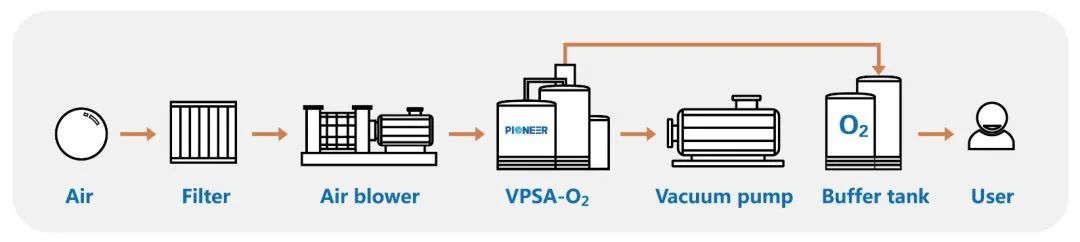

• 工藝流程圖表

• 核心優勢亮點

北大先鋒自行研發的鋰基PU-8吸附劑對氮?dú)獾奈侥芰h(yuǎn)高于常見其他吸附劑，所以在吸附劑填裝量更少，目前已經是第三代產品；另外北大先鋒的徑向床吸附塔設計也在氣流分布、大型化方面具有領先優勢，可以使能耗進一步降低，比同類產品節能15%。北大先鋒目前在運行的制氧裝置已有多套超過10年，產品穩定性及壽命遙遙領先。

• 相關參數描述

北大先鋒變壓吸附空分制氧裝置的產氧量規模為100Nm3/h~40000Nm3/h之間；

單位制氧電耗國內最低，低至0.29~0.33KWh/Nm3純氧，較國內同行低10~15%；

采用自主研發高效鋰基制氧吸附劑，一次性裝填，10年無需更換或補充裝填；

采用先進徑向流吸附塔，裝置投資省，運行成本低；

采用獨特的降噪設計，滿足裝置外噪聲小于等于85分貝；

可實現操作現場無人化，一般2人/班，普通員工經簡單培訓即可操作；

控制技術智能先進，可滿足單套兩塔裝置負荷在50~100%任意調節。

【經濟效益分析】

• 投資回收周期

北大先鋒制氧裝置的運行費用只有電費及設備折舊，其他費用僅占極小部分。按12000 Nm3/h的制氧裝置來看：

如果企業采購液氧，按700元/噸來核算，該企業則1年左右即可回收成本；跟低溫空分對比，則大約需要2年回收成本。另外部分企業氧氣是作為生產原料，不存在投資回報，氧氣成本降低意味著產品成本大幅降低，可以提升市場競爭力及增加利潤。

• 應用效益情況

以12000Nm3/h的制氧裝置為例，企業生產如需要連續或間斷供氧，在純度無特殊要求的情況下，北大先鋒變壓吸附制氧裝置有著節能效果明顯（比深冷空分低30%~50%的能耗，比同類產品低10%~30%）；單位氧氣產品成本大幅降低、產品在線率高、開停車方便（即使間歇性生產，也可以在15分鐘左右達到設計指標）、維護成本低（閥門密封圈需1.5-2年定期更換，其他常規設備簡單，數量少，常規維護，維護費用低，一般為總投資的1%～1.5%）、自動化程度高（可做到無人操作，僅需1-2人/班，簡單培訓即可上崗）、設備均為常壓、安全系數高等等。

【潛力前景分析】

• 市場應用潛力

我國是工業大國，氧氣在各工業領域都是常規氣體產品或原材料。其中大部分的應用為助燃，也就是參與燃燒用于提升燃燒效率，減低排放，提高產品品質等。目前還有很多行業因?yàn)椴少徱貉鮾r(jià)格高、而高純氧用于富氧應用的資源浪費多（高純氧稀釋后使用）等情況沒有找到更加高效、低投資、費用低的變壓吸附制氧產品。據我方統計，目前每年的工業變壓吸附制氧市場潛力在10億元左右。

• 推廣應用現狀

變壓吸附制氧裝置在上世紀末時主要由國外壟斷，但制氧能耗高，價格貴，國內接受程度不高，且維修成本高，逐漸被國內大型企業忽視。本世紀初隨著國內新型分子篩的研制及技術不斷優化，北大先鋒引領了變壓吸附制氧技術的快速發展，技術逐漸被國內用戶認可。目前北大先鋒制氧裝已經走向國際市場，其技術與價格優勢非常明顯。截至2019年，北大先鋒已累計建設一百八十余套工業制氧裝置，制氧規模高達810000Nm3/h，規模水平躋身世界前三，大中型VPSA制氧裝置的數量占到中國所有裝置數量的70%，連續10年業績行業第一。

【典型案例介紹】

云南某冶煉廠連續采購北大先鋒變壓吸附制氧裝置：該用戶于2005、2007、2016年采購北大先鋒三套制氧裝置用于年產60萬噸粗銅。規模分別為7500Nm3/h（純度80%）、7500Nm3/h（純度80%）、12000Nm3/h（純度80%）。配套頂吹艾薩爐，大幅提升粗銅品級。硫（S）捕獲率從79%上升到96%，能耗下降32%，目前設備運行穩定。

【信息提供單位】

• 單位名稱

北京北大先鋒科技股份有限公司

• 單位簡介

北京北大先鋒科技股份有限公司（以下簡稱“北大先鋒”）是國際著名學府北京大學下屬的高新技術企業。北大先鋒成立于1999年10月13日，目前注冊資本5000萬元，股權結構為：北京北大學園教育投資有限公司出資2151.66萬元，占比43.0332%；北大資產經營有限公司出資1623.155萬元，占比32.4631%；43位自然人股東共計出資1225.185萬元，占比24.5037%。北大先鋒專業從事變壓吸附氣體分離技術研發和成套裝置設計制造，以及高效吸附劑和催化劑的生產。主要產品有：變壓吸附制氧技術及成套設備、變壓吸附分離CO技術及成套設備、變壓吸附制氫技術及成套設備、高效吸附劑、催化劑、工業尾氣凈化提純技術及成套設備等。公司擁有完善的質量檢驗體系和良好的售后服務系統。

附件：變壓吸附空氣分離制氧（VPSA-O2）裝置.pdf
