【適用環境要求】

• 適用行業領域

該產品廣泛適用于各種農業大棚、賓館、商場、辦公樓、住宅等建筑得采暖及用電系統。

• 應用環境要求

該產品主要適用于國內非嚴寒地區的采暖及光伏發電系統，農作物的冬季采暖和補光的需求。

【技術產品簡介】

• 基本運行原理

多能互補系統是傳統分布式能源應用的拓展，使得分布式能源的應用由點擴展到面，由局部走向系統。它不是多種能源的簡單疊加，需在系統的高度上，統籌安排好各種能量之間的配合關系，以取得最理想的能源利用效果與經濟效益。

本系統通過智能控制單元，實現對太陽能集熱系統、空氣源熱泵采暖系統和光伏發電系統的智能控制。本著優先利用環境熱源的原則，實現節能、環保及智能化采暖的目的。

供熱系統共包含三部分：太陽能集熱系統、空氣源熱泵采暖系統以及光伏發電系統。太陽能集熱系統主要設備包括：太陽能集熱器、集熱循環泵及儲液箱等；空氣源熱泵采暖系統主要設備包括：空氣源熱泵、采暖循環泵、儲熱水箱、電加熱器以及風機盤管等。

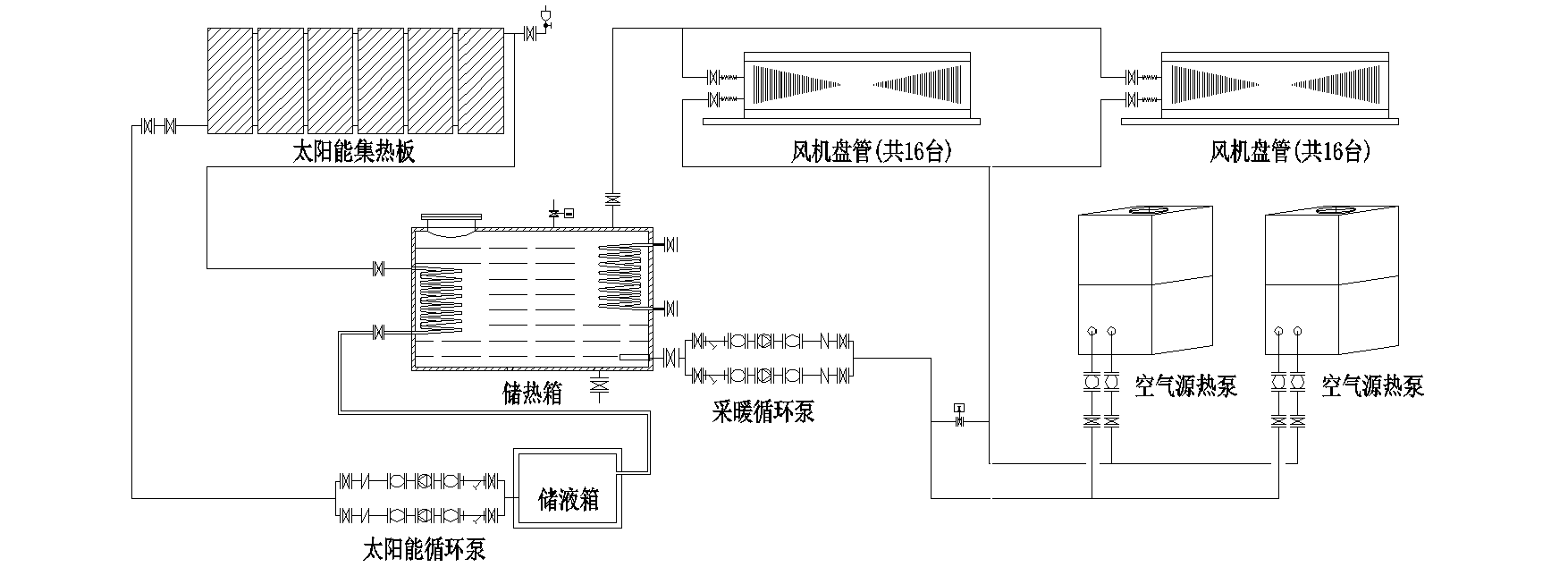

• 工藝流程圖表

• 核心優勢亮點

1、集熱器

該項目采用四季沐歌的平板式太陽能集熱器，該平板太陽能集熱器是金屬管板式結構、可承壓運行、耐空曬，因此質量穩定可靠，免維護，使用壽命長。

藍膜平板集熱器優點：

由于藍膜平板太陽能集熱器采用磁控濺射藍鈦鍍膜技術，高吸收率95%±2%，低發射率4%±1%，性能穩定，因此其使用壽命可長達50年。

平板集熱器所采用的玻璃：一般平板集熱器的蓋板玻璃是采用低鐵鋼化玻璃的，低鐵使得其玻璃透光率高達＞92%；玻璃是有布紋，使得吸熱板與玻璃內腔不斷形成折射和反射，確保溫室效應溫度；鋼化保證了玻璃蓋板的強度，即便損壞也不易造成人身傷害。

吸熱板芯整板結構：360°傳熱，傳導性能極高。

保溫性能：采用優良的保溫材質，加厚背部和側部保溫層厚度，取締熱“橋”，從而確保集熱器運行更少的熱損失。

平板集熱器的邊框：邊框采用鋁合金無鉚釘組合結構，采用整體背板咬合，增強集熱器的強度；同時設計了藍膜平板太陽能集熱板用于安裝的上部和下部固定卡槽，在與建筑結合的時候更便捷與屋面相結合。

2、空氣源熱泵

該項目采用了兩臺約克渦旋式空氣源熱泵機組，該機組型號為YCAE-065,該機組可以在-25℃～48℃的嚴寒和酷暑下穩定的運行，同時該機組性能優越，具有大制熱量，低熱量衰減的特性，機組的低溫制熱能力比常規模塊機同等工況下提高20%。該機組最高可以保證60℃的出水溫度，即使環溫低于至-25℃時仍可保證45℃的出水溫度。

• 相關參數描述

1、集熱器尺寸：該集熱器規格為：2000mm*1000mm*80mm。

2、機組型號：YCAE-06。

3、運行溫度：-25℃～48℃。

4、COP：3.0。

5、出水溫度：60℃。

【經濟效益分析】

• 投資回收周期

該系統的投資根據用戶的實際需求和環境條件的影響，地域和光照條件對該項目投資和回收期有決定的影響，對于供熱需求和環境較好非嚴寒地區的成本回收期為4.3年。

• 應用效益情況

該系統中的空氣源熱泵模塊在為用戶提供采暖的同時，還可以根據用戶對用熱不同需求實時進行調節室內溫度，通過利用媒介通過形態變化提取空氣中的熱能，大大降低了運營成本。提高了供熱效率。同時太陽能集熱器通過光能與熱能的轉換，將太陽能集熱器收集的熱量，與儲熱箱內的水（或防凍液）進行熱量交換。太陽能集熱系統大大降低了系統在白天的整體耗電量，實現了多能互補系統的真正目的和意義。

【潛力前景分析】

• 市場應用潛力

進人21世紀以來，我國十分重視太陽能、空氣能等多能源利用技術的開發，我國具有得天獨厚的地理位置而具有豐富的太陽能資源，我國的年太陽能輻射能量據估計能達到3340～8400MJ／m。為促進我國提升可再生能源利用率，便于國家間橫向比較可再生能源利用率指標，在“十三五”規劃中設立發展目標。由此可見，多能互補的采暖是節省和替代常規能源的有效措施，是實現能源可持續發展戰略的必由之路。而根據有關部門的預測,到2050年左右，清潔能源將超過石油天然氣等其他常規能源的使用規模而成為新能源的典型代表，進而在人類的生產、生活和社會發展中扮演重要的角色，未來將有非常廣闊的市場發展前景。

• 推廣應用現狀

以空氣能、太陽能、光伏多能源互補采暖系統既可以根據實際工況單個模塊工作，也可根據用戶需求自由組合，多能源組合可以實現大幅度節能減排的目標，創造舒適的新能源體驗，又可以相互彌補不同能源間的缺陷。隨著空氣能與太陽能熱利用技術進步，太陽能與熱泵，光伏等能源互補使用也將逐步推廣。

【典型案例介紹】

本項目位于北京市延慶區綠富隆農業觀光大棚基地，是基地內一座大棚的清潔能源互補供熱系統的新建項目。該大棚是延慶區重點的農業科研項目基地，大棚內有多種具有研究?jī)r(jià)值的科研植被，要求大棚在冬季溫度不低于植被的適宜生長溫度（15℃以上），并且要有適宜的光照條件。大棚長146m，寬10m，共計占地1460㎡。

針對這棟大棚，新增一套多能互補的清潔能源供暖設施，并配套智能控制系統，實現智能供熱，自動恒溫，達到環保、節能及智能化的目的。

該項目通過對現場采集到的實時數據進行分析得出，為了滿足農作物的生長需求，環境溫度要求不能低于15℃，而通過系統的實際運行數據得出大棚室內溫最低為17.4℃，最高溫度為38℃，遠遠滿足了設計要求的不低于15℃的溫度，所以該系統供熱效果良好。由于該系統采用了太陽能與空氣源熱泵結合的采暖方式，利用系統的智能控制系統，智能切換熱源的模式，在白天根據集熱器出水溫度自動切換成集熱器采暖模式，當夜間或傍晚陽光不足時系統又自動切換成空氣源熱泵采暖模式，這樣系統交替運行降低電耗，為用戶大大節省了運行成本。

【信息提供單位】

• 單位名稱

北京市卡姆?？萍加邢薰?/p>

• 單位名稱

北京市卡姆?？萍加邢薰荆ㄒ韵潞?jiǎn)稱“卡姆?！?、“Comfort”）成立于2003年，位于中國硅谷——中關村科技園區，是國家級、中關村高新技術企業。作為一家有溫度的公司，卡姆福的初心是給您一個溫暖健康的家。公司專注于能源領域，專注于冷熱電氣等綜合能源系統。在供熱領域，卡姆福以數字基建發展為契機，走“智慧化”、“產學研用”相結合的發展路線。通過與清華大學開展深入合作，由海內外多名博士聯合打造多款智能化產品和智慧化系統，應用大數據、人工智能（AI）、先進芯片技術和新材料技術，形成卡姆福的核心競爭力?？犯＋@得多項專利技術，擁有多項軟件著作權。

附件：多能互補清潔能源系統.pdf
