【適用環境要求】

• 適用行業領域

該產品廣泛適用于各種農業、工業、商業、公建、住宅等建筑的采暖系統。

• 應用環境要求

該產品主要適用于國內嚴寒地區的采暖及熱水的需求。

【技術產品簡介】

• 基本運行原理

空氣源熱泵機組由蒸發器、冷凝器、壓縮機、膨脹閥四大主要部件構成封閉系統，其內充注有適量的工質。機組運行基本原理依據是逆卡循環原理:液態工質首先在蒸發器內吸收空氣中的熱量而蒸發形成蒸汽(汽化)，汽化潛熱即為所回收熱量，而后經壓縮機壓縮成高溫高壓氣體，進入冷凝器內冷凝成液態(液化)把吸收的熱量發給需要的加熱的水中，液態工質經膨脹閥降壓膨脹后重新回到膨脹閥內，吸收熱量蒸發而完成一個循環，如此往復，不斷吸收低溫源的熱而輸出所加熱的水中，直接達到預定溫度。

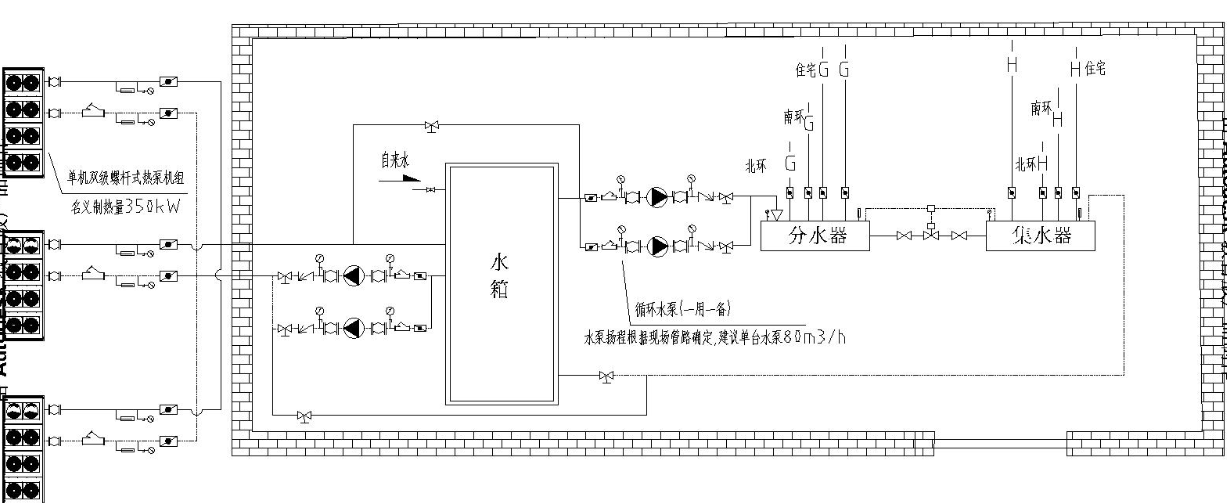

• 工藝流程圖表

• 核心優勢亮點

超低環溫空氣源熱泵是根據寒冷和嚴寒地區氣候特點研發設計。通過研發二級壓縮結合噴氣增焓技術，結合制熱除霜技術、壓縮機與系統調節控制技術、低環溫快速啟動技術等，可以實現在沒有輔助電加熱裝置條件下，可在最低環境溫度-35℃穩定高效運行，機組出水溫度可以控制在 35~70℃。本文結合具體工程實例分析在嚴寒地區應用超低環溫空氣源熱泵的運行效果及能效水平。

• 相關參數描述

按供暖計算溫度-21.7℃環溫作為設計工況

負荷計算：

建筑供暖制熱單位面積熱負荷指標：60W/㎡，建筑供暖制熱熱負荷：Q=870kW

機組配電相關：

機型：KMAT-350A

功率：197（KW）

最大電流：341（A）

熱泵主電源 :380v

設備運轉噪音 85 dB(A)

【經濟效益分析】

• 投資回收周期

超低溫空氣源熱泵機組的首期投資會比燃煤、燃氣鍋爐略高，但由于它特殊的節能效果，一般會在4.6年以內通過節能方式將成本收回，并且熱泵機組的使用壽命可長達十五年。

• 應用效益情況

常規傳統的空氣源熱泵在溫度低于-30℃時，出現無法開機的情況，需要輔助熱源才能正常運行，性能系數COP比低于 1，而超低環溫空氣源熱泵在低溫環境中仍能正常運行，且不需要輔助熱源。本文選取機組穩定運行的嚴寒期數據分析機組的 COP，2019 年 1 月22 日至 2019 年 2 月 16 日運行數據。在本段時間內機組制熱量為 1432.4GJ，機組消耗電量 172191.6kWh，室外平均氣溫在約為-12℃，機組平均 COP 達到 2.3。在機組運行的高寒期和末寒期（大約為后半段采暖期，末期 4 月份數據缺失故計入統計分析，采暖季前期未運行同樣未統計在內），2019 年 1 月 22 日至 2019 年 3 月 30 日，機組制熱量未 2846.2GJ，機組耗電量為 229383.6kWh，機組平均 COP 達到 3.4，可見在整個采暖季超低環溫空氣源熱泵平均 COP 可以達到 3.0 以上。

【潛力前景分析】

• 市場應用潛力

進入“十二五”以來，國家相繼出臺了各種政策，如∶“2013-2017年清潔空氣行動計劃”政策、煤改電政策、《2014-2015年節能減排低碳發展行動方案》等，在這些政策的推動下，空氣能產業發展迅猛。

在各地的清潔取暖改造進程中，空氣能熱泵的表現與各地的補貼等相關政策有很大關系。從完成情況來看，北京市對空氣源熱泵支持度最高，補貼額度在2.4萬元左右。北京地區的煤改空氣源熱泵上幾乎做到農戶零投入，強大的財政支持使空氣源熱泵覆蓋率、簽約率最高。最終使得北京市成為煤改空氣源熱泵應用臺數最多的地區，規模達到30.2萬臺。

• 推廣應用現狀

通過市場的利好政策我們可以窺探出，清潔能源已得到政府、社會的廣泛重視，空氣能熱泵也成為“煤改電”政策中的香餑餑。自全國“煤改電”政策實施以來，空氣能熱泵屢屢中標，為行業發展樹立了典范。相信在能源政策的扶持下，空氣能熱泵將飛速發展，在社區中也將進行廣泛普及，空氣能產品進入千家萬戶指日可待！

【典型案例介紹】

本工程項目位于吉林省白城市通榆縣，項目名稱為通榆縣火車站供熱熱源改造項目。原有項目中熱源為燃煤常壓熱水鍋爐，熱源容量為 2.8 MW。系統采用低溫水直供方式，供熱面積為 14500 m2，供熱區域內包含火車站候車大廳、員工宿舍、居民建筑、站前底商四棟建筑。白城冬季采暖室外設計溫度為-21.7 ℃，項目熱負荷為870kW。按照白城市和通榆縣環保要求，對于單臺容量小于7MW的燃煤鍋爐要進行取締，特殊情況下要進行環保改造方可保留，本項目屬取締范圍之列。由于供熱負荷較小，熱源廠周圍沒有改造空間，且改造費用較高，性價比較差。

最終本方案選擇采用超低環溫空氣源熱泵替代原有燃煤鍋爐作為清潔供熱熱源，本項目中采用 3 臺 KMAT-350 超低環溫空氣源熱泵機組， 采暖季運行過程中，可根據實時熱負荷情況設定出水溫度。系統運行過程中，可以實現全自動控制運行，無需安排專人進行監管。

【信息提供單位】

• 單位名稱

北京市卡姆?？萍加邢薰?/p>

• 單位名稱

北京市卡姆?？萍加邢薰荆ㄒ韵潞喎Q“卡姆?！薄ⅰ癈omfort”）成立于2003年，位于中國硅谷——中關村科技園區，是國家級、中關村高新技術企業。作為一家有溫度的公司，卡姆福的初心是給您一個溫暖健康的家。公司專注于能源領域，專注于冷熱電氣等綜合能源系統。在供熱領域，卡姆福以數字基建發展為契機，走“智慧化”、“產學研用”相結合的發展路線。通過與清華大學開展深入合作，由海內外多名博士聯合打造多款智能化產品和智慧化系統，應用大數據、人工智能（AI）、先進芯片技術和新材料技術，形成卡姆福的核心競爭力。卡姆福獲得多項專利技術，擁有多項軟件著作權。

附件：超低環溫空氣源熱泵采暖系統.pdf
