【適用環境要求】

• 適用行業領域

本產品適用于鋼鐵行業。

• 應用環境要求

本技術產品適用于鋼鐵行業各個煉鋼廠、煉鐵廠現場，技術要求：燃?xì)饨橘|(zhì)（高爐煤氣、轉爐煤氣、焦?fàn)t煤氣、混合煤氣等）壓力≥3千帕。

【技術產品簡介】

• 基本運行原理

無引風機、無換向閥蓄熱烘烤系統，歸結于“獨特?fù)Q熱通道、專利自主配風高效燒嘴以及大規格整體蓄熱體”等技術的應用，無需引風機即可以實現自主蓄熱。同時，由于高效燒嘴在工作過程中可實現自主配風，因此助燃風機僅起到補充作用，風機電機功率可大幅度降低。因沒有換向閥，包蓋高溫區域沒有易損件，大大降低了維修成本。

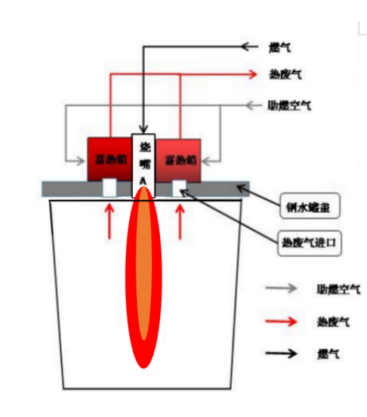

• 工藝流程圖表

• 核心優勢亮點

自主配風：在一定條件下能夠?qū)崿F(xiàn)自主配風，自主優化空燃比；

火焰長度長：一般長度3m以上，最長可達7m（特殊定制）；

火焰剛性好：空置時依舊能實現火焰與包蓋呈90°時火焰尾部不飄散；

雙蓄熱體系統：蓄熱體采用一體化結構，蓄熱體孔徑為φ14mm超大孔徑多孔陣列；

節能：同等烘烤溫度條件下，本產品較改造前同類其它產品，煤氣節約率≥30%。

• 相關參數描述

采用“無引風無換向蓄熱”技術，同等烘烤溫度條件下，本產品較改造前同類其它產品，平均煤氣節約率≥30%；

火焰長度長：一般長度3m以上，最長可達7m（特殊定制）；

包底溫度相比原來提升50~100℃。設備使用時煤氣最大用量一般為轉爐煤氣1200-1400Nm3/h，高溫區耐材升溫速度最高可達30℃/min（周轉包），一般新砌鋼包整體烘烤根據工藝不同后期時間可縮短8~30小時。

【經濟效益分析】

• 投資回收周期

鋼包烘烤器無引風機無換向閥蓄熱系統改造后，在相同溫度指標內，可降低煤氣消耗30%以上。以永鋼三煉鋼120t鋼包為例，新砌鋼包轉爐煤氣消耗一般在30000Nm3以上，使用本技術產品改造后同等條件下轉爐煤氣消耗量約20000Nm3，單臺套鋼包烘烤可節約煤氣10000Nm3以上，以年使用250日計算，單套設備年節約轉爐煤氣2500000Nm3以上。轉爐煤氣內部結算價約0.25元，單臺套鋼/鐵包烘烤器年節能收益可達60萬元以上，以每個鋼廠15套烘烤器計算，節能經濟效益可達900萬元人民幣/年，回收周期短，單臺套投資回收周期一般在2個月內。

• 應用效益情況

本產品除了能給鋼廠帶來可觀的節能效益外，還可為鋼廠帶來安全效益、工藝效益、人工效益。本產品的設計制造是按照國家最新標準來實行，安全方面更是重中之重，相比于舊式烘烤系統，完善的安全聯鎖的配置和成功案例的支撐給鋼廠帶來了更多的安全保障。其二，工藝效益，本產品控制系統配備有軟件著作證書，自動化程度較高，簡化了工人操作，以更加科學更加合理的方式對烘烤模式進行控制。其三，人工效益，本產品質量牢靠，以雙通蓄熱體的方式代替舊式換向閥，減少了故障點，節約了人工維護成本。

【潛力前景分析】

• 市場應用潛力

2019年全國生鐵、粗鋼和鋼材產量分別為8.09億噸、9.96億噸和12.05億噸，同比分別增長5.3%、8.3%和9.8%，粗鋼產量再創歷史新高。2019年鋼鐵行業市場需求較好，基建、房地產等下游行業運行穩定，國內粗鋼表觀消費量約9.4億噸，同比增長8%，2019年中國鋼鐵工業協會會員鋼鐵企業實現銷售收入4.27萬億元，同比增長10.1%；實現利潤1889.94億元，至2018年12月末,我國鋼鐵行業規模以上企業達5138家，蘊含著極其廣闊的市場。

• 推廣應用現狀

現階段全國各鋼廠有相當一部分還是在使用引風機及換向閥式烘烤系統，該形式烘烤系統故障率高、烘烤效果差，在蓄熱式烘烤技術問世后，全國各鋼廠都在對舊型烘烤器進行拆除置換，而本產品匯聚有十?dāng)?shù)項發明專利，且在沙鋼、永鋼、興澄特鋼、河鋼舞鋼、河鋼宣鋼以及國內外超過50多家鋼鐵行業的應用，均取得很好的反響。

【典型案例介紹】

江蘇永聯鋼鐵有限公司第三聯鋼廠鋼包烘烤器改造項目，業主原系統為滿足工藝烘烤要求，存在著煤氣消耗量大、烘烤所需時間長、設備安全性差且故障點多維修人工成本高等問題，據業主技術部門統計，原烘烤系統轉爐煤氣消耗一般在30000Nm3以上，在降成本提效率的社會大環境中，原系統已經無法滿足業主需求，針對這一問題，業主向我方購買了十?dāng)?shù)套無引風機無換向閥蓄熱式烘烤器，對原烘烤系統進行拆除，經統計，業主在改造后，其烘烤時間節省2-4小時，煤氣轉爐煤氣消耗量大大降低，消耗量約20000Nm3，單包烘烤可節約10000Nm3以上，以年使用250日計算，單套設備年節約轉爐煤氣2500000Nm3以上。轉爐煤氣內部結算價約0.25元，本技術產品單套每年為鋼廠帶來的節能收益可達60萬元以上。

【信息提供單位】

• 單位名稱

浙江沃洛達節能科技有限公司

• 單位簡介



浙江沃洛達節能科技有限公司是基于洛陽沃達節能科技有限公司、韶關沃達節能科技有限公司、無錫洛沃達節能科技有限公司組建的集團化公司。公司長期專注于能源、環境技術和裝備的研發、生產，主要服務于各類燃燒市場，于2015年獲得國家高新技術企業認定，公司擁有五大類完全自身研發的核心技術，截止2019年6月，公司擁有各類發明、實用新型專利52項，其中“無引風機、無換向閥蓄熱加熱系統”連續四年（2016、2017、2018、2019）入選《國家重點節能低碳技術推廣目錄》。2019年6月，公司“轉爐爐后合金在線烘烤系統”、“無引風無換向蓄熱鋼包/中間包烘烤系統”三類產品經河南省科技廳審核被評定為“科學技術成果”。產品應用已覆蓋軍工、石化、冶金、化纖、陶瓷、紡織、食品、藥業、煙草、玻璃等行業。當前，公司以“勇做節能行業領跑者”為理念、以“5年內打造成具備上市能力企業”為目標努力奮斗。

附件：無引風機無換向閥蓄熱鋼/鐵包烘烤系統.pdf
