【適用環境要求】

• 適用行業領域

本技術適用于鋼鐵行業。

• 應用環境要求

本技術產品適用于鋼鐵行業的各個煉鋼廠現場，技術要求：現場燃?xì)饨橘|(zhì)（高爐煤氣、轉爐煤氣、焦?fàn)t煤氣、混合煤氣等）壓力≥3千帕，烘烤料塊顆粒度大小30-80mm比例＞90%。

【技術產品簡介】

• 基本運行原理

本技術產品體積相對較小可直接安裝至煉鋼廠轉爐爐后合金加料處，根據現場情況適應不同的加料方式（高位料倉、提升機、振動給料機、叉車等），爐體上共布置5臺燃燒器，采用多層、多點式、非對稱切入式布置，在爐體內部形成旋流式火焰，合金料烘烤速度快，受熱均勻，使得烘烤時間完全滿足鋼水吹煉的節奏要求，本產品電氣元件采用PIC控制，通過儀表的反饋信號實現對合金爐整體控制，設備設置有三套安全聯鎖系統及應急處理系統，實時監測設備運行情況并提供安全保障，合金料塊經本產品快速加熱后，轉爐出鋼時可直接加入至鋼包中，有效減少合金料的溫降，最終可達到降低出鋼溫度、加快煉鋼節奏、延長爐齡、減少能耗的目的。

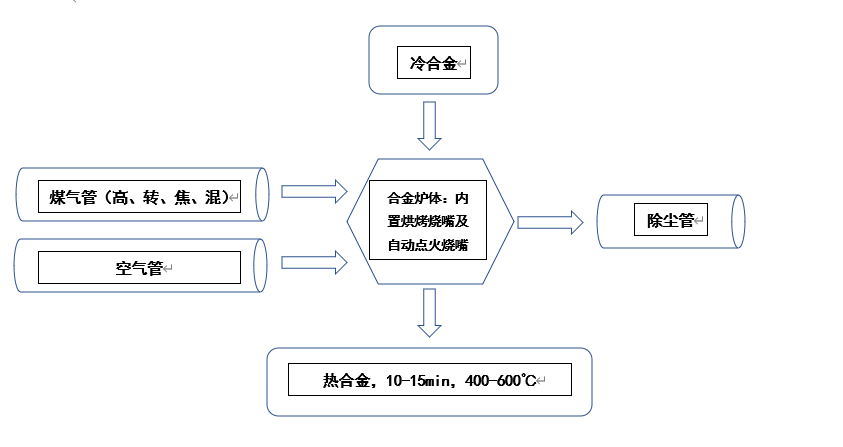

• 工藝流程圖表

• 核心優勢亮點

合金溫度損耗小：被加熱后的合金料直接在爐臺上通過溜槽投放，周轉時間極短；

加熱時間短，不影響生產節奏：加熱時間一般為10~20min；

合金加熱溫度高、耗能少：按需加熱，隨加隨使用，溫度可達400-600℃，與集中加熱比省去保溫能耗；

降低出鋼溫度明顯：經客戶測試出鋼溫度降低5-15℃（文獻顯示：出鋼溫度每降低1℃成本下降1元/t）

• 相關參數描述

于轉爐爐后安裝本產品后，若現場燃?xì)饨橘|(zhì)熱值1200Kcal，燃?xì)鈮毫ξ挥?-15千帕之間，烘烤時間15min，合金料塊平均烘烤溫度可達400-600℃；

合金爐體容積選擇范圍為1.1-3.5m3，可適應不同噸位轉爐的合金料盛放需求，且對轉爐爐后空間位置要求較小，設備整體自動化程度高，簡化操作。

【經濟效益分析】

• 投資回收周期

以120噸轉爐為例，一臺轉爐每年生產150萬t鋼水，每爐加合金2.5t，鋼水溫降7.7℃進行計算可知其年直接經濟效益為947萬元，那么：不算鋼水質量的提高和對爐齡壽命的延長，單臺每年可為企業帶來879.7萬的經濟效益。相當于節電大約1599萬度電；相當于節約標準燃煤6403噸；相當于減少CO2排放約1596萬噸；相當于減少碳排放約4156萬噸。本產品投資回收期在1-2個月左右。

• 應用效益情況

合金加熱是現代煉鋼生產中的重要環節，合金加熱后有利于降低轉爐的出鋼溫度，提高合金收得率、降低終渣 FeO 含量、降低爐襯耐材耗量、并對提高鋼鐵產品質量有一定作用。

通過對合金料塊的加熱，降低出鋼溫度，經過鋼廠技術部門的統計計算，單座轉爐單爐鋼水冶煉時間可減少1-1.5min左右，平均每天可為鋼廠增加1到2爐的鋼水產能，考慮連鑄工作節奏的銜接，按照單座轉爐每天增加1爐鋼水，煉鋼廠平均2座轉爐，每天可增加鋼水產量240噸，按照鋼材價格4000元計算，每天可為鋼廠額外增加收益96萬，按照每年300天煉鋼時間來計算，每年可為鋼廠增加2.8億元的額外收益。

【潛力前景分析】

• 市場應用潛力

2019年全國生鐵、粗鋼和鋼材產量分別為8.09億噸、9.96億噸和12.05億噸，同比分別增長5.3%、8.3%和9.8%，粗鋼產量再創歷史新高。2019年鋼鐵行業市場需求較好，基建、房地產等下游行業運行穩定，國內粗鋼表觀消費量約9.4億噸，同比增長8%，2019年中國鋼鐵工業協會會員鋼鐵企業實現銷售收入4.27萬億元，同比增長10.1%；實現利潤1889.94億元，至2018年12月末,我國鋼鐵行業規模以上企業達5138家，蘊含著極其廣闊的市場。

• 推廣應用現狀

本產品自推出以來，已經在數十家鋼鐵企業連續成功運行，擁有多項專利并超過120套案例支撐，對比冷、熱合金入爐，視合金量不等可實現5-15℃（此為平均數據、效果較好可實現20℃以上鋼水溫降）的溫降減少，經濟效益可觀，極具推廣價值，市場潛力巨大。

【典型案例介紹】

九江萍鋼鋼鐵有限公司轉爐爐后在線合金加熱爐系統安裝項目，現場4座轉爐，規模分別為80T兩座、120T兩座，于煉鋼廠轉爐爐后原合金加料處各安裝一套合金加熱爐；設備運轉正常，經濟效益顯著，其現場合金平均烘烤溫度≥450℃，平均鋼水溫降8.79℃，單臺120T轉爐按照年產量150萬噸來計算，增設本產品后，九江萍鋼單座轉爐年度效益可增加1080萬元，且該數據未將鋼水質量的提高和對爐齡壽命的延長所帶來的隱形效益計算在內，應用效果顯著！

【信息提供單位】

• 單位名稱

浙江沃洛達節能科技有限公司

• 單位簡介

浙江沃洛達節能科技有限公司是基于洛陽沃達節能科技有限公司、韶關沃達節能科技有限公司、無錫洛沃達節能科技有限公司組建的集團化公司。公司長期專注于能源、環境技術和裝備的研發、生產，主要服務于各類燃燒市場，于2015年獲得國家高新技術企業認定，公司擁有五大類完全自身研發的核心技術，截止2019年6月，公司擁有各類發明、實用新型專利52項，其中“無引風機、無換向閥蓄熱加熱系統”連續四年（2016、2017、2018、2019）入選《國家重點節能低碳技術推廣目錄》。2019年6月，公司“轉爐爐后合金在線烘烤系統”、“無引風無換向蓄熱鋼包/中間包烘烤系統”三類產品經河南省科技廳審核被評定為“科學技術成果”。產品應用已覆蓋軍工、石化、冶金、化纖、陶瓷、紡織、食品、藥業、煙草、玻璃等行業。當前，公司以“勇做節能行業領跑者”為理念、以“5年內打造成具備上市能力企業”為目標努力奮斗。

附件：轉爐爐后在線合金快速加熱爐系統.pdf
