【適用環境要求】

• 適用行業領域

本技術適用于傳統火力發電行業。

• 應用環境要求

本技術適用于有提升供熱規模需求、裝機容量125MW等級以上的大型空冷機組。

【技術產品簡介】

• 基本運行原理

本技術利用空冷機組可適應高背壓運行的特點，在基本不進行汽輪機本體改造的基礎上，將機組低品位乏汽余熱全部回收用作采暖的基礎熱源，并與汽輪機高品位抽汽形成梯級加熱供熱系統。在空冷排汽主管道上增加排汽支管，將機組的全部乏汽引至新增的熱網凝汽器中，以熱網循環水作為乏汽冷卻水，將空冷機組排汽的汽化潛熱全部回收用于供暖。采暖期以熱網循環水作為排汽冷卻水作為熱網基礎熱源，并與高品位抽汽構成梯級加熱系統，并可根據外網供熱負荷和熱網循環水供水溫度需求變化而調整尖峰加熱用的中排抽汽量。此技術“變廢為寶”，以機組全部的低品位乏汽余熱替代高品位抽汽供熱，在大幅提升了機組供熱能力、降低供熱耗能成本的同時，增加了高品位蒸汽在汽輪機的做功比例，提升了機組發電出力。

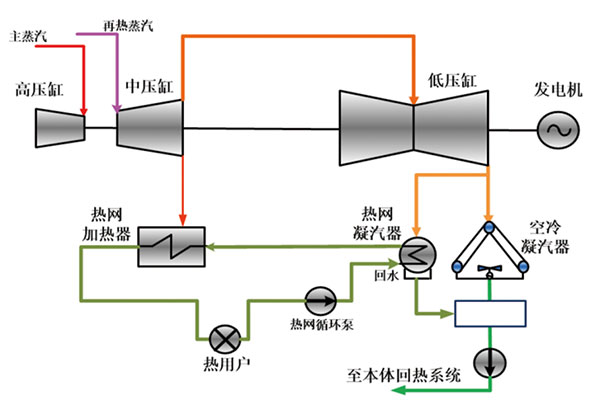

• 工藝流程圖表

• 核心優勢亮點

1、機組發電煤耗大幅降低：實現了機組冷源損失的全部回收，供暖期機組發電煤耗可下降至150g/kW.h以下。

2、大幅提升機組供熱能力和發電出力：由低品位乏汽余熱替代減少高位能抽汽供暖，增加了高位能蒸汽在汽輪機的做功比例，提高機組供熱能力的同時還可增加機組發電出力。

3、實現了能源的綜合梯級利用：采用以低換高的原則，以低品位乏汽替代高品位抽汽供熱，有效降低平均供熱蒸汽參數，實現了汽源參數與熱網參數的最佳匹配，顯著降低供熱耗能成本。

4、采用此項技術改造可顯著提升電廠電熱產出比，提高企業經濟效益、市場競爭力。

• 相關參數描述

1、在汽輪機輸入熱量相同的條件下，此技術改造后機組的供熱能力可提高30%以上，發電出力還可增加6%以上，供暖期機組的發電煤耗下降70g/kW.h以上。

2、從供熱能耗成本上分析，傳統低位能供熱技術平均供熱煤耗成為20~28 kg/GJ左右，本技術改造后供熱煤耗成本下降至7-14kg/GJ左右。

【經濟效益分析】

• 投資回收周期

供熱技術的經濟效益受外網供熱市場和熱網參數的影響較大。投資成本也受電廠機組特點和外網供熱條件影響波動較大。對于供熱量大、供熱條件較好的機組，一般3年內均可回收投資成本。

• 應用效益情況

此系統在大幅提升機組供熱能力的同時，還可根據供暖期熱用戶度供熱參數的不同需求，實時調整高、低位能蒸汽的抽取比例，可最大限度地匹配供熱用能需求，降低供熱汽源參數，節省供熱耗能成本。與傳統抽汽式供熱方式相比，“空冷機組低位能分級混合加熱供暖系統”下的機組供熱能力至少可提高30%，同時發電出力增加6%左右，供熱期發電煤耗下降70g/kW.h以上。

【潛力前景分析】

• 市場應用潛力

本項目對裝機容量為200MW~600MW的空冷機組具有普遍推廣意義，對于在役機組、可適應改造的全國大約有百余臺，若全部實現改造，每年將為社會節約標煤約100萬噸；對于新建機組，預計需要增加集中采暖人口約1.5億人、新增采暖需求30億GJ，新建供熱裝機容量1.8億kW.h，采用低位能供熱系統替代小鍋爐供熱將節約標準煤15000萬噸。

• 推廣應用現狀

空冷機組低位能分級混合加熱供暖技術廣泛適用于有供熱改造需求的空冷火電企業，目前該技術處于從市場推廣初期階段，應用率低于10%，推廣價值高，所創綜合利用效益大。

【典型案例介紹】

山西興能發電有限公司供熱改造項目：該電廠為太原市規劃的八個主要熱源點之一，承擔對太原市、古交市及電廠周邊礦區的供熱任務，甲方需求擴大供熱能力至4500萬㎡以上。本項目針對電廠現有兩臺600MW和一臺300MW的空冷純凝發電機組進行低位能供熱技術改造，對一臺300MW的機組進行抽汽改造。本項目采用合同能源管理模式，雙方的節能收益分享期為10個采暖期。改造后，電廠供熱能力由2922MW增加至4045MW；在最大熱負荷工況下，全廠電負荷由2479MW增加至2644MW；最大熱負荷工況下?效率由44.3%增加至73.4%，年節約標煤量可達到138.2萬噸左右，年二氧化碳減排364.8萬噸左右。合同期內，廠內供熱工程和礦區廠外管網改造工程總的投資費用共計3.6億元，累計利潤總額5.8億元，投資方內部收益率為14.98%。本項目是降低居民熱價、促進社會節能減排、增加地方財政收入，實現多盈的惠民工程。

【信息提供單位】

• 單位名稱

國電龍源節能技術有限公司

• 單位簡介

國電龍源節能技術有限公司成立于2011年5月，公司隸屬于國家能源集團，是工信部節能司推薦的第三批工業和通信領域114家節能服務機構之一，是合同能源管理業務專業化服務平臺，2017年5月，為了搶抓機遇，公司實施戰略重組，積聚北京龍威發電技術有限公司、北京國電藍天節能科技開發有限公司和煙臺龍源余熱事業部人才、技術、市場和管理等資源優勢，推動節能業務做大做強。公司是國家高新技術企業，擁有質量、安全、環境“三標一體”管理體系資質證書，公司以節能改造項目實施、節能產品研發與推廣為主營業務，為電力企業提供“一站式”節能提效解決方案;為用能企業提供涵蓋節能潛力評估、項目融資、實施、運營等合同能源管理專業化服務。公司業務也積極擴展到水泥、冶金、石化等高耗能行業。

附件：空冷機組低位能分級混合加熱供暖技術.pdf
