【適用環境要求】

• 適用行業領域

廣泛適用于各類建筑，如新建建筑的屋頂及幕墻，老舊建筑的屋頂改造，可直接替代建筑的保溫層、防水層。

• 應用環境要求

該技術產品工作溫度范圍 -40°～+85°，燃燒性能B1級（GB8624標準）。

【技術產品簡介】

• 基本運行原理

光伏發電是根據光生伏特效應原理，利用太陽能電池將太陽光能直接轉化為電能。不論是獨立使用還是并網發電，光伏發電系統主要由太陽能電池板（組件）、控制器和逆變器三大部分組成，它們主要由電子元器件構成，不涉及機械部件，所以光伏發電可靠穩定壽命長、安裝維護簡便。

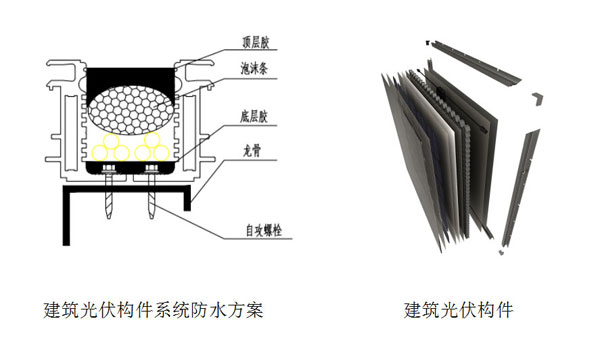

• 工藝流程圖表

• 核心優勢亮點

建筑用光伏構件是一種具有光伏發電和建筑外圍護功能的工業化構件產品，可用于太陽能發電，也可直接替代建筑屋頂和外墻的裝飾材料、保溫材料、防水材料，可與既有建筑的屋頂和墻體一體化安裝。

建筑用光伏構件是全面符合建筑和光伏相關規范和標準的建筑用光伏產品。品。

• 相關參數描述

產品安裝尺寸（長x寬x厚）1200mmx600mmx40mm，（長x寬x厚）1200mm x700mmx40mm；

傳熱系數0.73（W/m2·K）；

抗風壓性能5000Pa；

燃燒性能（GB8624）B1級；

最大系統電壓1000V；

水密性5級，氣密性4級。

【經濟效益分析】

• 投資回收周期

該產品經濟收益以1000w為例，光伏電站采用余電上網，自用比例100%，電價0.8元/KWh，投資6.5元/W，維護運營費用0.05元/W，年發電收益0.08萬元，投資回收期8.7年。

• 應用效益情況

建筑用光伏構件極大提高了光伏產品用于建筑材料的安全性、可靠性，解決了光伏材料強度低、易燃、跌落、防水、密封、保溫等問題，解決了阻隔在兩大領域間的技術瓶頸，有效降低建筑整體能耗、提高能源利用，符合綠色建筑和節能環保的需求，推動能源結構的調整。建筑用光伏構件，實現了對安裝位置建筑材料的功能替代，減少使用成本，使分布式光伏發電相對傳統能源和集中式光伏電站既具備了成本優勢，又解決了建筑用分布式光伏電站的幾大問題，具有極高的投資價值，將綠色能源、節能環保和循環經濟深度整合，推動光伏新能源與綠色建筑、光電建筑的應用和發展。

【潛力前景分析】

• 市場應用潛力

綠色建筑行業及新能源行業均是國家極力鼓勵的行業，依據光電建筑十三五規劃對裝機量比例與規模的規劃，到2020年末，建筑光伏占分布式光伏裝機總量的70％，占光伏裝機總量的33％，爭取裝機量達到50GW，5年內市場空間不低于3000億。

• 推廣應用現狀

目前，建筑用光伏構件的實際裝機容量已達40MW，有效安裝面積約30萬平米，廣泛應用于工商業屋頂、工業廠房、民用建筑、公共建筑、車棚等等。預計3年內能滿足5億元產品需求供應，同時能帶動同類企業共同推動產業發展。

【典型案例介紹】

國家儲備棉承儲庫項目由國家電力投資集團天津分公司投資，裝機容量：4.4MW。

該項目屬既有建筑改造工程，原建筑屋頂年久失修，多處存在漏水情況，屋面結構強度差，彩鋼壓型板屋面銹蝕嚴重，同時該項目為承儲棉倉庫，防火要求高。綜合考慮，本項目結合建筑光伏構件的產品特性，采用特殊施工工藝，針對T型板屋面，考慮原屋面結構承重不足，取消配重塊，采用特殊膠粘技術，有效降低光伏系統荷載，滿足安裝要求。

該項目于2018年竣工，建筑用光伏構件產品有效解決了原屋面漏水問題，同時為業主增加光伏發電收益，同時光伏在建筑上的應用起到很好的示范意義，為光伏行業的發展貢獻一份力量。

【信息提供單位】

• 單位名稱

合肥微納電工有限公司

• 單位簡介

合肥微納電工有限公司成立于2010年。微納電工始終立足于光電建筑領域，積極探索行業發展和應用，專注于光電建筑應用技術的研究開發，擁有全球首個全面符合建筑與光伏所有規范標準的建筑用光伏（BHPV）產品。公司參與編制3部國家行業標準，4部地方行業標準。

公司擁有國內外二十多項發明專利，完整保護覆蓋系統與關鍵部件。建筑用光伏構件為安徽省建設領域新技術新產品推廣產品。公司核心技術產品BHPV（Building High-Strength Photovoltaic Components），是一種具有光伏發電和建筑外圍護功能的工業化構件產品，即可用于太陽能發電，又可直接替代建筑屋頂和外墻的裝飾材料、保溫材料、防水材料，還可以與既有建筑的屋頂或墻體一體化安裝，美化既有建筑及提高其防水和保溫性能。

附件：建筑用光伏構件.pdf
