【適用環境要求】

• 適用行業領域

該產品廣泛實用于于酒店、住宅、學校、醫院、工廠、辦公樓、體育場館、商業綜合體、健身中心、幼兒園、養老院、餐飲店等供熱系統中。

• 應用環境要求

該產品最高出水溫度可達90℃，適用于所有需要熱水或采暖的場所，包括但不限于酒店、住宅、學校、醫院、工廠、辦公樓、體育場館、商業綜合體、健身中心、幼兒園、養老院、餐飲店等。使用該產品搭建的分布供熱系統，是傳統集中供熱方式的有效補充，也是節能和減排的有效手段。如果條件允許，在安裝使用時宜設置獨立的熱力站，并按相關規定與居民區保持一定的距離，需要的機房面積與設備的功率和系統的搭建方式相關，如某項目采暖面積為42萬平米，機房面積為600平米。該產品主要使用G20天然氣為燃料，所有產品系列中，需要的燃氣壓力都不高于10kPa, 其中700kW以下功率設備可以在燃氣壓力為2kPa的條件下正常工作。

【技術產品簡介】

• 基本運行原理

冷凝燃氣鍋爐主要通過控制煙氣露點溫度，使煙氣更易冷凝釋放出潛熱，并通過充分換熱，從而提高鍋爐熱效率。具體實現手段包括：1、全預混并精確控制過?？諝庀禂?shù)，時刻保持天然氣和空氣最佳混合比，以確保鍋爐內煙氣露點溫度處于較高狀態，使高溫煙氣更易冷凝2、通過獨特的換熱結構設計和材質，使高溫煙氣與鍋爐回水進行充分換熱，高溫煙氣中水蒸汽的溫度在下降至露點溫度時，從氣態變?yōu)橐簯B(tài)（冷凝）同時釋放出大量的汽化潛熱。

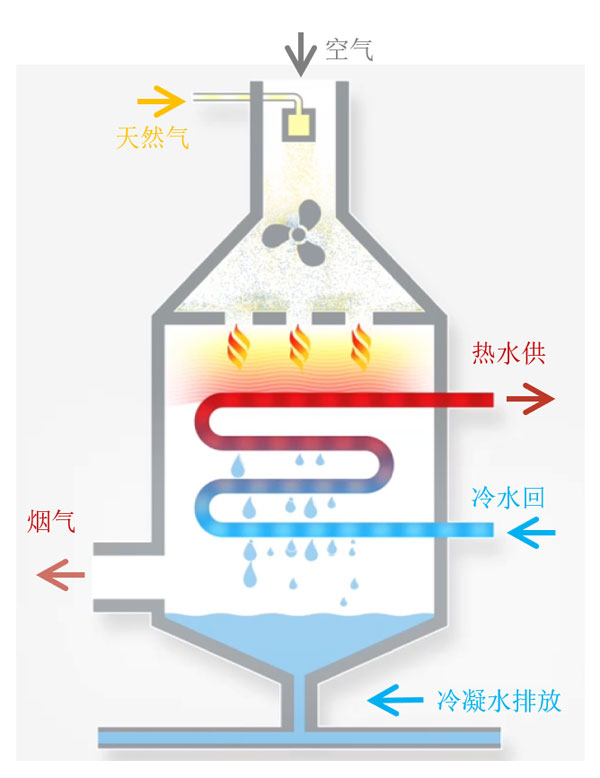

• 工藝流程圖表

• 核心優勢亮點

1、倒置水冷式燃燒器及換熱器。短火焰和水冷式燃燒技術，能夠迅速降低火焰溫度，抑制氮氧化物產生；倒置式結構，使水流和煙氣得以逆向換熱，將包含潛熱在內的熱量充分地交換出來。

2、全預混冷凝燃燒技術。無級變頻風機與比例燃氣閥聯動控制，時刻保持該鍋爐燃氣與空氣的最佳混合比，精確控制過量空氣系數，確保完全燃燒，更易冷凝，釋放冷凝熱。

3、潔凈燃燒，超低NOX和CO排放。依托水冷燃燒技術，在保證高效的同時，鍋爐大氣污染物排放滿足NOX排放低于30mg/m3，并且CO能夠充分燃盡。

4、316L不銹鋼內核，穩定可靠。采用耐酸性、耐堿性極強的316L不銹鋼，在保證熱傳遞性能和換熱充分的條件下，同時具備較強的防垢功能，并能夠抵抗酸性冷凝水的腐蝕。

5、低水容量設計，體積小重量輕。相對高水容量類的鍋爐，同功率條件下ELCO鍋爐結構緊湊，輕便小巧。這不僅能快速響應供熱需求，縮短供熱時間，避免浪費，同時鍋爐布置靈活，可安裝在樓頂或可用面積較小的場所，與其他熱源相配合，滿足更多系統環境的需求。

6、模塊化設計，狹小通道無阻礙。獨特地模塊化設計，使鍋爐在項目現場可以快速、便捷地拆卸并重新組裝，有效地解決了改造項目中因固有通道狹窄，無法裝運鍋爐的問題。

7、先進的鍋爐控制系統。可級聯控制，互為備用。并可根據熱需求自動調節每臺鍋爐的運行狀況，實現對鍋爐及鍋爐輔機系統的全方位監控。鍋爐支持Modbus、BACnet、KNX通訊協議，可遠程監控鍋爐運行狀況，實現無人值守。

• 相關參數描述

1、冷凝燃氣鍋爐功率范圍為：30~2000kW

2、全年平均熱效率：110%

3、最高出水溫度：90℃

4、天然供氣壓力范圍：2~10kPa

5、鍋爐工作壓力范圍：0.2~7 bar

【經濟效益分析】

• 投資回收周期

一般來說跟大氣式燃燒鍋爐相比，投資回收期為3~4年之間。

• 應用效益情況

ELCO冷凝燃氣鍋爐以其持久穩定的高效率表現（可節能20%-40%左右），不僅能大幅降低運營成本，更能避免短期的重復投資，為客戶帶來較高的經濟收益。同時作為2015“北京燃氣鍋爐低氮改造技術研究與示范項目”的示范產品，ELCO冷凝燃氣鍋爐的NOX排放完全符合中國最嚴格的標準（NOX≤30mg/m3），并始終走在行業前列。此外ELCO冷凝燃氣鍋爐體積小重量輕、低噪音的特點，為鍋爐房的選址提供了更多可能性，如居民住宅樓頂、地下室改造房等，可拆卸安裝的特點更是為通道狹窄的改造項目提供了解決方案。

【潛力前景分析】

• 市場應用潛力

自2016年12月中央財經領導小組第四次會議決定推進北方地區冬季清潔取暖以來，清潔供熱相關政策陸續出臺，從《北方地區冬季清潔取暖規劃（2017-2021）》到《國務院關于印發打贏藍天保衛戰三年行動計劃的通知》，國家對推進清潔供熱高度重視，各省市陸續發布了“鍋爐大氣污染物排放標準”。清潔供熱已成為新興的萬億產業?！懊焊臍狻笔峭七M清潔供熱的重要政策之一，天然氣已經成為中國清潔供熱的主要熱源之一，也是中國能源變革的主要方向。冷凝燃氣鍋爐技術是天然氣供熱的重要技術手段之一，自2017年起在中國，特別是中國北方地區改造或新建的分布式供熱系統中已被快速推廣，并已廣泛使用。隨著未來天然氣管網的逐步完善，冷凝燃氣鍋爐也將會憑借其高效率和低排放的優勢，被應用于越來越多的市場領域。

• 推廣應用現狀

冷凝燃氣鍋爐因其高效率和低排放的特點，在歐洲被普遍使用。自中國推行“煤改氣”政策以來，冷凝燃氣鍋爐已被廣泛應用于中國的住宅小區、酒店、學校、醫院、工廠、辦公樓、體育場館、商業綜合體、健身中心、幼兒園、養老院、餐飲店等場所。

【典型案例介紹】

西安理工大學高科學院長安校區清潔能源供熱改造項目，通過拆除學校原有燃煤鍋爐，以清潔環保的燃氣供熱系統進行供熱改造?？偣崦娣e為6萬平方米，選用德國原裝進口ELCO 5套 R3605冷凝燃氣鍋爐作為供熱熱源，同時利用國能熱源自主研發的智能熱網系統，全面建設智能燃氣供熱系統，滿足學校清潔能源供熱需求。改造前原燃煤供熱系統冬季供熱效果差，絕大部分建筑的室內溫度不達標，且能耗高，環境污染大。改造后，系統運行達到了以下幾方面的效益：1、通過選用德國ELCO冷凝燃氣鍋爐，實現超低氮排放，實測氮氧化物排放指標19mg/m3，遠遠低于中國最嚴格的環保要求。2、德國ELCO冷凝燃氣鍋爐效率最高可達110%，具有氣候補償功能，級聯控制系統，可全變頻調節（13%-100%），配合國能熱源自主研發的智能熱網系統，在滿足供暖需求的前提下，按需供熱最大化減少能源消耗，相較原燃煤供熱系統每年供暖成本節省約50萬元。這一系統不僅全面滿足了學校供暖和熱水的需求，更是憑借ELCO先進的低氮冷凝燃燒技術，和國能熱源智能化控制技術，在完全滿足國家最嚴低氮排放要求的情況下，相較原有供熱系統，節能約73.8%，實現了真正“低排放”、“高能效”、“智能控制”的清潔智能供熱。

【信息提供單位】

• 單位名稱

阿里斯頓熱能產品（中國）有限公司 ELCO品牌

• 單位簡介

德國品牌ELCO，誕生于1928年，迄今已有90年的歷史，是全球領先供熱方案提供商。ELCO致力于通過提供合理化的咨詢、高品質的產品、高能效的系統和定制化的服務來滿足客戶全方位的需求。90年以來，ELCO始終處于冷凝鍋爐、燃燒器和太陽能技術的前沿，并持續刷新著世界供熱技術的基準，在歐洲各地安裝了超過170萬套供暖系統。自2006年進入中國以來，ELCO始終積極支持中國的生態環保建設，推動中國的“可再生能源使用”和“能源清潔化利用”，為包括北京奧運村、上海世博中心、廣州亞運村等多個重大供暖熱水項目項目提供產品和系統解決方案。2015年，ELCO參與了北京“燃氣鍋爐低氮改造技術研究與示范項目”，該項目為《北京市燃氣(油)鍋爐低氮改造以獎代補資金管理辦法》的出臺直接提供了理論和實踐依據。

附件：ELCO低氮冷凝燃氣鍋爐.pdf
