【適用環境要求】

• 適用行業領域

本技術適用于全國各個地區，具有軌道交通地下車站的通風空調系統。

• 應用環境要求

本技術適用于全國各個地區，具有軌道交通地下車站的通風空調系統。

【技術產品簡介】

• 基本運行原理

地鐵環控節能安康一體化系統的節能子系統分三層架構，最上層為ACEC平臺軟件，中間層為針對各動力設備的強弱電一體化控制柜，底層為各類傳感器和執行機構，涵蓋了末端設備、輸配系統及冷水機房的控制，內嵌大小系統的新風管控、風水聯調控制、輸配系統的泵閥一體控制、管網系統的平衡控制、冷水機組的負荷匹配控制、冷卻水系統的效率極大化、人工智能SCOP主動尋優控制技術，可以顯著提高環控系統的運行效率；安康部分同樣分三層架構，最上層為云平臺軟件，中間層是針對風機水泵的設備安康采集箱，底層為智能安康無線傳感器，實現在線診斷、效率評估、健康評估和安全運維等功能。

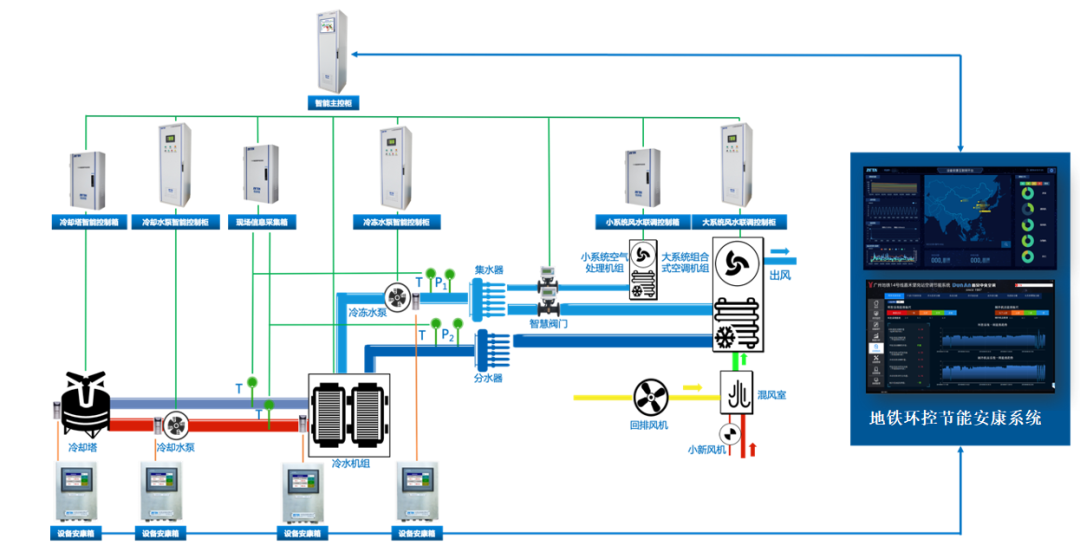

• 工藝流程圖表

• 核心優勢亮點

該技術可實現從車站環控大小系統末端使用、水系統冷量輸配以及冷量生產側的節能控制，顯著提高能源站及環控系統能效，降低運營成本和能耗。

該技術具備智能運維功能，可對環控系統、冷站及各個單體設備進行能效診斷、故障診斷、安康分析，在系統全生命周期范圍內提高設備和系統的安全性。

• 相關參數描述

在地鐵中央空調系統中，采用該技術后，可實現冷凍站系統能效達到5.0~6.0以上；環控系統（含回排風機）能效達到3.5~4.2以上。

智能運維部分提供機泵實時檢測值的波形圖、頻譜圖以及振動有效值、溫度值等70多個參數指標，經健康診斷，動態出具專業級診斷報告。

采用的智能安康無線傳感器安裝方式為螺柱安裝、磁吸、膠粘，電池壽命在額定條件下約4~5年。

【經濟效益分析】

• 投資回收周期

與傳統環控投資相比，增量部分投資回收期約為2~3年。

• 應用效益情況

根據統計，采用屏蔽門制式的地鐵車站，其通風空調用電量約占整個車站的1/3，采用常規環控的冷站系統運行能效約在2.5~3.0左右。而采用該技術后，可實現冷站系統能效提升至5.0~6.0，環控系統（含回排風機）能效達到3.5~4.2，有效降低車站運營能耗成本。與此同時，采用該技術后，可對隧道風機、大小系統空調機組、空調水泵、傳感器等設備進行智能運維，故障診斷，安康分析，在系統全生命周期范圍內提高設備及系統的安全性，降低車站的運營維護成本。

【潛力前景分析】

• 市場應用潛力

至2018年末，我國運營總里程已達5766公里。全國共79座城市規劃了軌道交通，至2020年末，總規劃里程13385公里。2018年軌道交通耗電量約占全社會用電量0.25%，即170億千瓦時左右。本項目對含有通風空調系統的全國軌道交通地下車站具有普遍推廣意義，對已開通車站，可對冷站系統進行優化改造，實現冷站水系統節能20%以上；對于新建地下車站，契合當前軌道交通最新提出的智能環控控制系統，可保持較高的應用增長速度。

• 推廣應用現狀

地鐵環控節能與健康診斷系統可廣泛適用于全國各個地區軌道交通新建地下車站通風空調系統以及現有地下車站通風空調系統優化改造項目，目前該技術仍處于市場應用初期試點階段，應用率低，但十分契合目前各城市軌道交通最新提出的智能環控控制系統，推廣價值高。

【典型案例介紹】

廣州地鐵14號線嘉禾望崗站高效環控系統集成及安全運維管理技術研究與工程示范項目（新建）：14號線嘉禾望崗站于2018年12月28日開通，與已投入運行的2、3號線嘉禾望崗站換乘。車站設計客流量為遠期2041年客流量25644人/h，空調設計冷負荷為2007kW。本項目在各濕球溫度及負荷條件下自動尋優找到一個系統效率最佳點，使整個系統能效比最高。建立全生命周期的高效制冷安全運維及能效保持的軟硬件系統，實時采集系統內各設備的實時能耗、能效，依據計算機大數據分析，并實施在線診斷、運維平臺軟件為地鐵業主服務。實現地鐵環控系統平均能效比≥4.0的建設目標，彌補這一方面應用上的空白，弘揚了先進節能地鐵理念。

【信息提供單位】

• 單位名稱

杭州哲達科技股份有限公司

• 單位簡介

杭州哲達科技股份有限公司由浙江大學教授團隊創辦，是中國領先的智慧能源專家，專業提供自主知識產權的智慧流體節能產品與智慧能源服務。多年來，哲達科技（ZETA）一直專注于為用戶提供低碳智慧能源站系統解決方案，并榮獲2013年國家科學技術進步一等獎。關鍵技術包括：超高效智慧空壓站、超高效智慧水泵系統、超高效智慧風機系統、超高效智慧冷暖站、設備安康管控系統等。公司建有設備安康管控工業互聯網平臺，這是浙江省2019年度第一批工業互聯網平臺，通過“設備數字化安康+行業平臺化服務”，實現機泵設備全生命周期的安全管控與高效運行，助力制造業的數字化轉型與高質量發展。哲達科技（ZETA）一直堅信“最綠色的能源是節約下來的能源”，堅持以“智慧流體+智慧能源”為發展方向，以“產品+智慧服務”為發展模式，持續專注于最綠色能源的智造, 為建設美麗中國做出更大貢獻。

附件：地鐵環控節能安康一體化系統.pdf
