【適用環境要求】

• 適用行業領域

本技術適用于鋼鐵、有色冶金、化工、火電、水廠、建筑、市政等。

• 應用環境要求

本技術適用于電壓小于等于690V的應用場合。

【技術產品簡介】

• 基本運行原理

采用CFD流場分析技術設計的閉式葉輪和螺旋形泵殼，確保了水泵的高效率、強抗汽蝕性及運行可靠性。特殊的波紋管設計，保證了機械密封動環的補償性和良好的密封性能。

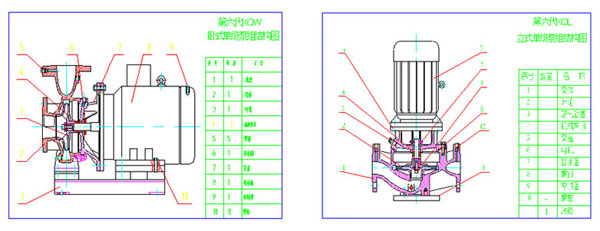

• 工藝流程圖表

• 核心優勢亮點

電機直聯，機泵軸完全同心，振動小，噪音低；

泵進出口口徑相同，運行穩定可靠；

整軸和特殊配置的SKF軸承，運行可靠；

強制環流不受轉向限制的特種機械密封，改善其運行環境，延長使用壽命，確保無泄漏，節約運行管理費；

獨特的安裝結構，大大縮小泵的占地面積；

采用優質鑄件，尺寸精度高，外形美觀；

鍍鉻特殊處理轉軸，永不生銹，保證配合零件拆裝簡便及機械密封可靠。

• 相關參數描述

流量范圍：1.8~2000m3/h

揚程范圍：5~127m

介質溫度范圍：-10°C~80°C，特殊情況下可到120°C

轉速：2960RPM，1480RPM

【經濟效益分析】

• 投資回收周期

第六代KQL/KQW系列立式/臥式單級單吸離心泵，有著良好的性價比和運行可靠性，無論是新建項目還是改造項目，一般一年內均可收回投資。

• 應用效益情況

第六代KQL/KQW系列立式/臥式單級單吸離心泵，擁有全新的高效設計，比行業現有同類產品可節電5%以上。

【潛力前景分析】

• 市場應用潛力

目前國內約有400億元的此類形式的泵已在生產運行中，但大都效率低下，能耗浪費嚴重。如對既有系統進行改造，選用第六代KQL/KQW系列立式/臥式單級單吸離心泵，在泵本身效能提高的同時，兼顧系統管路的改造，故最終通常有20%以上的節電率。如全部實施改造，每年將會給國家節省電費約1440億元，可見改造市場潛力巨大。此類形式的泵每年還會約100億元的增加市場容量，如全部選用第六代KQL/KQW系列立式/臥式單級單吸離心泵，則與選用傳統老式產品相比，每年大約會節省90億元電費，可見對新增項目而言經濟效益亦很可觀。

• 推廣應用現狀

第六代KQL/KQW系列立式/臥式單級單吸離心泵廣泛應用于鋼鐵、有色冶金、化工、火電、水廠、建筑、市政等領域，對于新建項目，已有超過30%的市場占有率，但對于既有系統的改造，其應用率尚低于8%，我們志在積極推廣，以便給用戶創造效益。

【典型案例介紹】

寧波金田銅業是一家有著800億元年銷售額的上市公司，近年來隨著原材料價格的上漲，企業面臨很大的成本壓力，節能降耗成了企業重要舉措。其下屬的銅帶事業部二期的1#冷卻水泵，肩負給生產設備進行冷卻的重任；但因選擇不當，如今存在汽蝕、效率低、能耗高并有振動、噪音等現象，經我司節能團隊的努力，將原先某廠生產的ISG200-400，改造成第六代KQL/KQW系列立式/臥式單級單吸離心泵，型號為200KQL300-48-55/4。改前、改后流量皆為320m3/h，出口壓力皆為0.47MPa，但電機功率從75KW降至55KW，電機運行功率從73.5KW降至46.1KW，經計算，節電率為37.2%，年節電21.92萬度，約13.15萬元。本項目采用產品買賣的形式，用戶不足半年就收回全部投資。

【信息提供單位】

• 單位名稱

上海凱泉泵業（集團）有限公司

• 單位簡介

上海凱泉是集設計/生產/銷售泵、給水設備及泵用控制設備于一體的大型綜合性泵業集團，是中國泵行業的龍頭企業。總資產達38億元，在上海、浙江、河北、遼寧、安徽等省市擁有7家企業，5個工業園區，占地面積67萬平方米，建筑面積35萬平方米。上海凱泉獲得了“上海市質量金獎”、“上海市科技百強企業”、“上海市名牌產品”、“中國質量信用AAA級”、“全國合同信用等級AAA級”、“質量、信譽、服務三優企業”、“中國最具競爭力的商品商標”、“五星級服務認證”等榮譽，連續多年入選全國機械100強。

附件：第六代KQL/KQW系列立式/臥式單級單吸離心泵.pdf
