【適用環境要求】

• 適用行業領域

該產品廣泛適用于重點用能單位、大型工業企業、安全生產監管單位等領域的能管中心系統，對數據采集、加密上傳、本地存儲、斷點續傳和網絡隔離等功能有需求的系統。

• 應用環境要求

能耗在線監測端設備SEK-6460一般情況下安裝在企業信息機房中，沒有建設企業信息機房的，可以安裝在企業生產控制室或其他安全可靠的地方。

【技術產品簡介】

• 基本運行原理

能耗在線監測端設備采用獨立雙主機“2+1”（外網主機、內網主機+安全數據交換單元）架構，非IP物理隔離。安全隔離數據交互單元是兩個網絡之間唯一的可信物理信道。內網主機采集到的能耗數據通過內部專用數據隔離單元將數據擺渡至外網主機，再通過加密的數據文件方式實現與?。ㄊ校┘?、國家能耗在線監測平臺進行數據通訊對接。安全數據交換單元在任意時刻只能與一個網絡的主機系統建立非TCP/IP協議的數據連接。當它與外網主機系統相連接時，它與內網主機系統必須是斷開的。

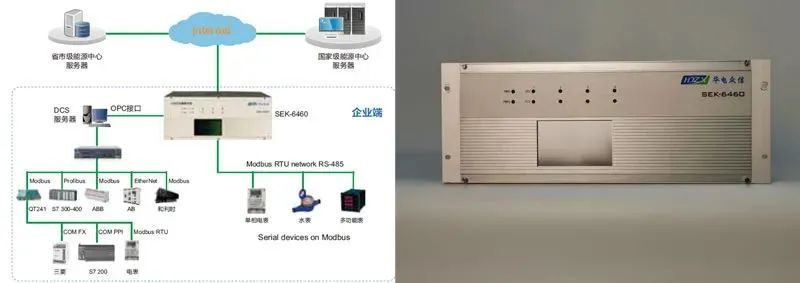

• 工藝流程圖表

• 核心優勢亮點

獨立雙主機“2+1”（外網主機、內網主機+安全數據交換單元）架構，非IP物理隔離的物理體系架構，通過專用硬件完成生產網絡和管理網絡（Internet）之間的信息“擺渡”；

被隔離網絡之間任何時刻不產生物理連接；

內/外網主機系統之間沒有網絡協議邏輯連接，通過安全數據交換單元的數據是應用層數據，即OSI模型的七層協議全部斷開；

數據交換方式完全自定義，且交換過程中始終處于加密狀態；

單向數據傳遞模式，即該系統僅支持數據從生產網絡一側向辦公管理網絡一側進行數據“擺渡”。

• 相關參數描述

獨立雙主機“2+1”架構：外部處理單元、內部處理單元+隔離安全數據交換單元；

多數據中心轉發：最多同時支持5個數據中心上傳數據；

內網主機：8個千兆以太網，4G內存，128G固態盤，4個RS485隔離串口；

外網主機：8個千兆以太網，4G內存，128G固態盤；

配置/維護接口：具有本地接口和遠程維護功能；

最大可支持計量點數：6000點；

采集通信協議：支持DL/T 645-1997/2007、GB/T 19582-2008（Modbus）,CJ/T188-2004,OPC DA標準規范，每個接口獨立可配置。

【經濟效益分析】

• 投資回收周期

無。

• 應用效益情況

能耗在線監測企業接入端系統需要從生產過程控制系統中采集能耗相關數據，為確保企業生產網絡數據安全，需要通過具備2+1架構的物理隔離裝置——能耗在線監測端設備SEK-6460實現生產網絡和辦公網絡之間的物理連接，在數據傳遞過程中確保從生產網絡（內網）獲取的能耗數據以單向傳遞、隔離加密、文件擺渡的形式安全傳遞到辦公網絡（外網），確保了企業能源和生產數據的安全可靠。

【潛力前景分析】

• 市場應用潛力

預計能耗在線監測目標市場未來3年每年收入總規模達到90-100億。省市級節能主管部門節能監測平臺建設5.5億；重點用能企業、公共建筑及其他能管中心建設50億；平臺運維服務，包括省級平臺運維和用能單位能管中心運維服務（年5.5億）；平臺運營服務，包括交易平臺運營、節能減排補貼、企業能效評測咨詢服務和企業節能改造服務（年8.5億）。該產品的推廣前景廣闊。

• 推廣應用現狀

目前該款產品在能耗在線監測端設備SEK-6460領域市場占有率達50%以上。

【典型案例介紹】

某企業能耗在線監測端系統是根據企業的生產層級及工藝流程規劃科學的計量方案，新增135臺計量器具，重點用能設備計量器具配備率達100%，部署1套智慧工業能源管理系統，建設1個可視化大屏監測中心。通過安裝電、水、煤、蒸汽等計量器具采集最原始的能耗數據，采用RS485、DTU無線模塊等傳輸方式，將采集的數據傳輸至能耗在線監測端系統，完成能源數據的集中采集、集中監測和集中管理，實現能源數據的實時監測和管理，幫助企業構建能源管理的信息化，實現重點用能設備監測、能源計劃實績、能源庫存管理、統計報表、能源結構分析、用能分析、用能診斷等功能，每一項功能都能提高企業管理的效率，直接或間接的為企業節能降耗、降本增效。企業端系統的建設能幫助企業及時掌握用能狀況和發現用能異常，及時調度生產及能源，讓生產更加平穩，減少啟停，不僅僅可以降低用能，還提高產量和提高產品的質量。以每月鍋爐的用煤量優化為例，由原每班組用煤量20t優化到18t,每月給企業節省了10.8萬元，每年預計在鍋爐用煤方面將節省費用約120萬。

【信息提供單位】

• 單位名稱

北京華電眾信技術股份有限公司

• 單位簡介

北京華電眾信技術股份有限公司（簡稱：華電眾信）成立于2003年5月，是北京市高新技術企業, 我們以“讓物聯世界更簡單”為使命，透過先進技術創新，結盟產業伙伴，為智慧能源、智能電網、智能交通、工業&特種安全等關系國計民生的重要領域提供專業的產品及服務。經過十多年的積累與發展，產品應用成功覆蓋智能電網的電力通信網關、可再生能源網關、縱向加密、正反向隔離裝置；智慧能源領域的能源管理網關、能耗采集網關、安全隔離網閘；智能交通領域的PSCADA、FEP、DVR、NVR等；同時也成功應用于工業&特種安全領域的工業防火墻、加密機、隔離網閘、輿情監控等。我們將持續以物聯網&云平臺技術為依托，不斷推出新的產品與方案，全面打造成為物聯網網關&嵌入式計算平臺領域最具關鍵影響力企業。

附件：能耗在線監測端設備SEK-6460.pdf
