【適用環境要求】

適用行業領域

地板采暖與散熱器采暖混供、輸送能力差、供熱效果不好、熱網失調、混水改造、循環泵電耗高、熱量費用高的集中供熱系統及中大型小區自供熱系統，主要用于建筑供熱系統中的二次管網系統。

• 應用環境要求

熱網和熱力站的阻力與樓棟阻力的比值高于1.2。

【技術產品簡介】

• 基本運行原理

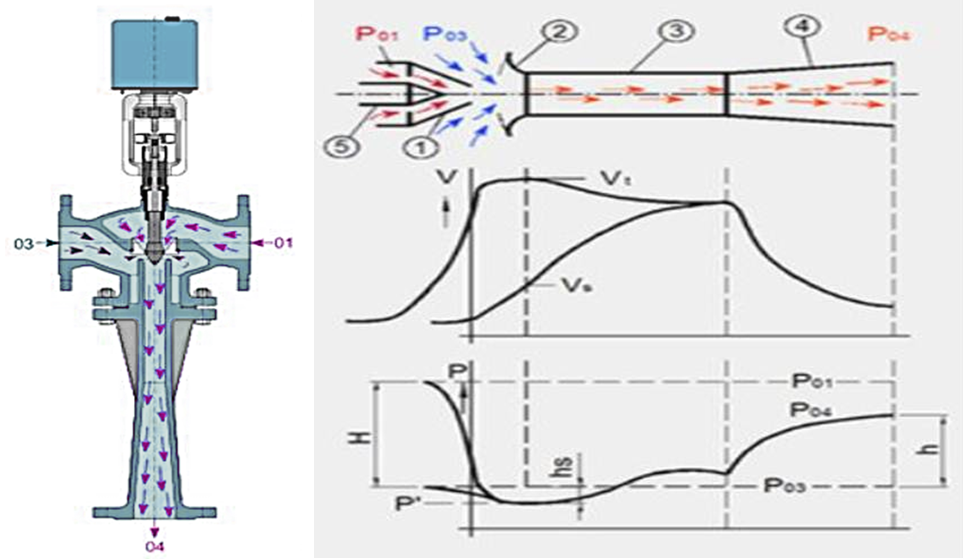

解決小區二次網平衡的一個重要的技術路線是樓前機組，包括樓前換熱機組和樓前混水機組。主要是基于重新劃分循環系統，即樓內供熱系統設計成獨立的循環系統，保證樓內供熱系統足夠的循環水量。調節型噴射泵通過控制噴嘴的直徑、噴嘴前后的壓差、噴嘴的流量較精確地控制進樓（或單元入口）的熱量。調節針的移動改變噴嘴的截面積，將靜壓轉化成動壓，在混合噴嘴處產生低壓區，形成對周圍流體的吸力，兩股流體（供水、回水）在喉管處充分混合后進入擴散管，隨著擴散管截面積的不斷擴大，流速逐漸降低，動壓轉化成靜壓，壓力不斷提升，對混合后的流體產生推動力。

• 工藝流程圖表

• 核心優勢亮點

實現樓內供熱系統大流量運行，保證樓內各個熱用戶之間的水力平衡，基本實現均衡供熱，節熱約5～20%；提高了采暖用戶的采暖舒適度、獲得感和收費率，減少用戶投訴；小區熱網可以實現小流量運行，在提高小區熱網的輸送效率的同時，循環泵節電預計約30～50%；噴射泵可替代樓前換熱機組和樓前混水機組，無需用電，更安全可靠。

• 相關參數描述

調節型噴射泵技術能夠有效的解決水力失調現象。系統加裝噴射泵后，在保證用戶側流量的前提下，管網側的循環水量降低50%左右。管網水力穩定性明顯提高，有效改善了水力失調狀況，真正意義上實現了系統 “大溫差小流量”的運行模式。同時，系統節約電耗約30～50%；改善水力失調的節熱量約5～20%。

【經濟效益分析】

• 投資回收周期

調節型噴射泵利用三通合流閥技術研發，能夠有效提高供熱管網末端資用壓差，避免供熱二次管網系統水力失調，實現管網側循環水量降低約50%，水泵電耗降低約30～50%，節熱約5～20%。一般3年內均可回收投資成本。

• 應用效益情況

二次管網系統通過加裝調節型噴射泵技術改造后，可實現管網側循環水量降低約50%，減少熱力站和二網流量，大幅度降低熱力站和二網阻力，擴大小區熱網供熱半徑；增加樓內循環水量、提高末端供熱系統循環壓頭，緩解樓內垂直失調問題；提高運維人員的精準維修程度和維修工作效率，逐步降低運維成本減少供熱系統設計安裝缺陷造成的重復改造更新。水泵電耗降低約30～50%，節熱約5～20%。在實現節電、節熱和改善末端供熱循環的基礎上，基本實現均衡供熱。可以有效提高采暖用戶的采暖舒適度和采暖的獲得感，減少用戶投訴不斷提高供暖費收繳率。

【潛力前景分析】

• 市場應用潛力

全國集中供熱面積近150億平米，集中供熱系統中存在一次網中各個熱力站之間的不平衡、二次網中各個樓棟或者單元入口之間的不平衡、樓內各個熱用戶之間的不平衡、熱源的供熱量與熱網的需熱量之間的不平衡。因此而導致大量的不熱戶存在，同時也大量存在過熱戶。造成的熱量浪費約40%，輸送電能浪費80%。預測未來全國節能技改投入有1000億的市場空間，20年內將實現10000億的節能收益。

• 推廣應用現狀

目前已在北京、河北、遼寧、吉林、黑龍江、山東、河南、山西、陜西等多個集中供熱系統改造應用。已完成改造應用面積1200余萬平米。取得國家建筑節能質量監督檢驗中心檢驗報告的項目有：北京泰禾地產泰禾一號街區項目、北京珠江地產珠江國際項目、北京武夷地產月季園項目。典型案例有：中石化綠源雄安濱河新區、宣化建投宣府家園、河北建投定州熱力締景城、秦皇島富陽熱力盛達鑫苑等項目。目前，在調節供熱系統水利平衡的產品中市場占有率約為5%。

【典型案例介紹】

泰禾一號街區由北京泰禾地產開發建設。建筑面積22.2萬平米，2016年開始供暖，為商住兩用的建筑，外墻為玻璃幕墻，保溫性能差。供暖主要存在問題：泰禾一號街區采用小區燃?xì)忮仩t進行供熱，末端為散熱器和地暖混供，因此小區均存在二次換熱的熱力站，同時由于房屋均為超高建筑，導致供熱系統流量不足，造成末端用戶不熱的問題。2018年11月8日完成加裝調節型噴射泵系統改造。主要效果有：水力穩定性顯著提高，系統末端資用壓差增大，調節過程中解耦效果顯著，達到水力平衡目的；取消了地暖供熱機組，解決了該小區散熱器、地暖混供調節難度大，且末端熱量不足的問題；解決了熱力站噪音大的問題；節電32.1%，節熱6.4%，年度節能收益約為：46萬元，其中（節氣收益約為32萬元，節電收益約為14萬元）。
