【適用環境要求】

適用行業領域

適用于冶金、發電、石化、水處理、采礦與水泥 、紙漿及造紙、暖通空調、海運、灌溉等行業。

• 應用環境要求

無特殊要求。

【技術產品簡介】

• 基本運行原理

繞組式永磁耦合調速器是一種轉差調速裝置，包括本體和控制器。本體上有兩個軸，分別裝有永磁磁鐵和線圈繞組。驅動電機與繞組永磁調速裝置連在一起帶動其永磁轉子旋轉產生旋轉磁場，繞組切割旋轉磁場磁力線產生感應電流，進而產生感應磁場，該感應磁場與旋轉磁場相互作用傳遞轉矩，通過控制器控制繞組轉子的電流大小來控制其傳遞轉矩的大小以適應轉速要求，實現調速功能，同時將轉差功率再利用，不但解決了轉差損耗帶來的溫升問題，而且達到高效節能的目的。

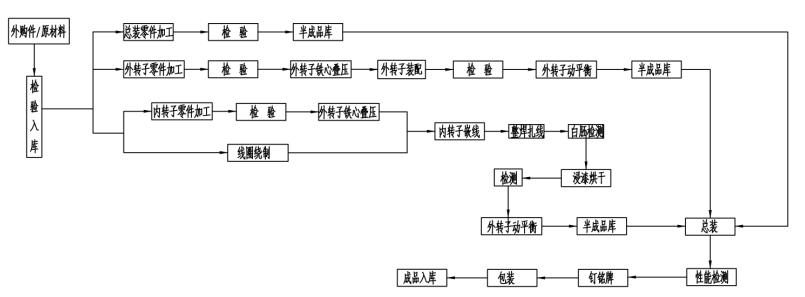

• 工藝流程圖表

• 核心優勢亮點

繞組永磁耦合調速技術，克服了變頻調速中諧波大、對電網有污染缺陷；解決了轉差調速中轉差發熱（溫升）、能量損耗的問題，實現了高效傳動與節能，填補了國內永磁傳動領域的空白。

1、效率比變頻器至少高1%～7%，系統綜合效率在全轉速范圍內都能保持在96%以上。與液偶調速、渦流調速相比，綜合節電效率高10%～50%。

2、可現場設置過載保護量的離合器，通過電子控制離合器的接合和分離，使得離合器操控簡單、可靠。

3、調節繞組中的感應電流，控制傳遞轉矩，實現調速和軟起動。

4、繞組中轉差功率引出回饋到用電端再利用，徹底解決了其他轉差調速類設備的溫升問題。

5、可長時間以超低轉速（包括零轉速）大轉矩（額定轉矩以下）無級調速、調轉矩運行。

6、可用于非電動機動力源的高效調速節能。

• 相關參數描述

1、系統節電率比變頻調速高10%左右，比液力偶合調速、渦流永磁調速高20%以上。

2、功率范圍：1.5kW ~ 5000kW；

3、配套電機極數: 2、4、6、8、10、12等；

4、調速范圍：0~ 99%；

5、振動：≤2.8mm/s；

6、效率：96%~98%。

【經濟效益分析】

• 投資回收周期

繞組式永磁耦合調速器是一種工業電機的調速節能技術，其經濟效益受不同地區工業用電價格的影響較大。投資成本也受電機功率影響。一般2年內均可回收投資成本。

• 應用效益情況

繞組式永磁耦合調速器能夠?qū)⑥D(zhuǎn)差功率轉化為電能，并回饋再利用，克服了變頻調速中諧波大、對電網有污染的缺陷；解決了轉差調速中轉差發熱（溫升）、能量損耗的問題，實現了高效傳動與節能，填補了國內永磁傳動領域的空白，節能效果顯著、降低維護成本、達到很好的減排效果。效率比變頻器至少高5%，系統綜合效率在全轉速范圍內都能保持在96%以上。與液偶調速、渦流調速相比，綜合節電效率高40%左右。

【潛力前景分析】

• 市場應用潛力

目前，我國風機用電占全國用電量的10.4%，泵類占20.9%，空氣壓縮機占9.4%，整個電機系統用電量約占全國用電量的64%。高壓電機約占50%，高壓電機中近70%拖動的負載是風機、泵類、壓縮機，一半適合調速。對現有電動拖動系統的改造，高壓變頻器的潛在市場規模接近1000億元。

• 推廣應用現狀

截止2023年6月，繞組式永磁耦合調速器已簽訂銷售合同臺數：289臺套；現有129個項目案例正在正常運行中，且已在用戶現場安裝、使用：188臺套，應用功率總數為69742kW，銷售收入達8654萬元，技術推廣比例不足1%。

【典型案例介紹】

天津鋼鐵(集團)有限公司二(360)燒結除塵風機永磁調速器改造項目：

天津鋼鐵集團有限公司燒結廠630kW配料除塵風機原先采用調速型液力偶合器進行風機調速，每小時耗電量304.16kWh，1400kW成品除塵風機原先采用調速型液力偶合器進行風機調速，每小時耗電量934.67kWh。采用江蘇磁谷科技繞組式永磁耦合調速器替換原有調速性型液力偶合器后，運行狀況穩定，溫升，振動值皆低于標準值，節電率大于36.33%，因永磁調速無機械調節機構無冷卻裝置，所以維護量少且功耗低，全調速范圍內效率始終保持在96%以上。每年共節省電量545.05萬kWh，折合標準煤1689.66噸，減排CO2 3324.81噸。本項目節電改造費用為464萬元，年節約電費300約萬元，投資回收期約18.5個月。

【信息提供單位】

• 單位名稱

江蘇磁谷科技股份有限公司

• 單位名稱

江蘇磁谷科技股份有限公司成立于1998年，注冊資本7249.28萬元，員工200余人，占地30畝。是國家專家專精特新小巨人企業、首批國家級綠色工廠、國家高新技術企業、國家知識產權優勢企業、工信部節能診斷服務機構。專業從事研發、設計、生產、銷售除鐵器、起重永磁鐵、永磁耦合聯軸器、永磁耦合軟啟動器、永磁耦合調速器、等系列永磁傳動類產品。

公司建有江蘇省永磁起重與永磁傳動工程技術研究中心、江蘇省企業技術中心，并高度重視產學研合作，先后與中國科學院上海硅酸鹽研究所、中船重工第712研究所、江蘇科技大學、鎮江高等專科學院等單位合作，近三年的研發占比分別為：12%、8%、5%，研發投入累計超過2600萬元。

附件：繞組式永磁耦合調速器.pdf
