【適用環境要求】

適用行業領域

該技術適用于甲醇制氫、天然氣制氫、煤制氫、合成氨、天然氣凈化、沼氣提純、油田伴生氣、電廠、鋼廠、酒精及化工等CCUS項目。

• 應用環境要求

CO2產量:1萬噸/年~50萬噸/年

原料氣壓力:-0.05~20MPaG

排氣壓力:max5.2MPaG

【技術產品簡介】

• 基本運行原理

冰輪環境自主研發的螺桿增壓裝置和制冷裝置系列化產品，適用于多種CCUS技術。來自天然氣處理廠、化工廠、電廠、鋼廠、水泥廠等排放的含碳尾氣捕集后，通過冰輪環境螺桿CO2壓縮機組對其增壓至滿足CO2氣體液化的壓力，再通過凈化、精餾冷箱液化獲得CO2液體并進行罐裝存儲，制冷裝置提供冷量用以實現CO2的液化。

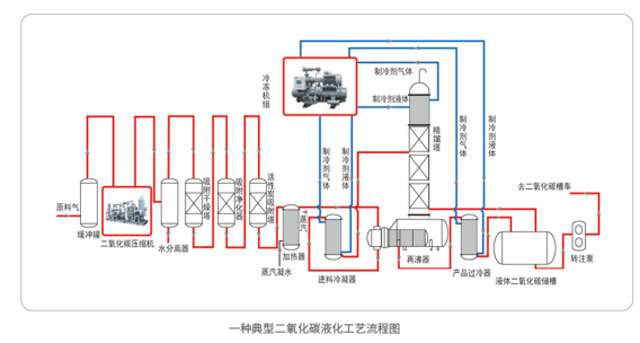

• 工藝流程圖表

• 核心優勢亮點

1、冰輪工藝氣體螺桿壓縮機主要特點：

運動部件少，運行可靠性高；

對濕沖程(液體、粉塵)不敏感，沒有液擊危險；

具有成熟的噴液內冷卻技術，可在較高壓比工況下運行，壓比最高可達到15以上，運行安全可靠；

機組采用專門設計的流量調節裝置，具有流量無級可調功能，流量調節范圍15~100%；

螺桿機永無磨損，效率長期穩定；

整機成撬設計，總投資成本低，能耗少。

2、CO2制冷系統在安全、環保、節能方面具有明顯的優勢：

安全：NH3只在高溫部分，充注量極少；CO2 安全、無毒，不可燃保障人身及食品安全。

環保：NH3、CO2均為天然工質；NH3的ODP=0，GWP=0；CO2的ODP=0，GWP=1。

節能：NH3是性價比最高的制冷劑；CO2具有低溫下良好的傳熱和流體特性，性能優異。

• 相關參數描述

冰輪螺桿二氧化碳?jí)嚎s機適用范圍：

單臺機組額定處理氣量：150～14000m3／h

單套二氧化碳螺桿壓縮機回收液化能力：1～50萬噸/年

進氣壓力：-0.05~2.0MPa.G

排氣壓力：5.2MPa.G(MAX)

【經濟效益分析】

• 投資回收周期

具體的投資回收周期需要結合裝置使用現場原料氣二氧化碳含量及應用目的，從經濟轉化角度來看，一套15萬噸/年的二氧化碳增壓液化裝置，一般在1-2年即可實現裝置成本回收。

• 應用效益情況

通過CCUS技術將工廠排放的CO2收集提純和液化處理，實現工廠直接降碳，為工廠有效節省碳排放配額指標；另外所收集CO2，可出售用于油田驅油、工業用焊接保護氣、食品添加劑等，從而實現部分額外經濟收益。

【潛力前景分析】

• 市場應用潛力

據IPCC評估，實現全球近零排放，CCUS技術累積減排將占總排放量的15%。在碳中和情景下，2060年我國CCUS捕集量可達約1.6x10⁹t CO2。相較國外發達經濟體，我國CCUS相關工作開展相對較晚，當前仍處于技術和經驗儲備以及商業模式的探索階段，預計將在2030年后迎來更多機會，發展?jié)摿薮蟆?/p>

• 推廣應用現狀

冰輪環境產品目前已在甲醇制氫、天然氣制氫、煤制氫、合成氨、天然氣凈化、沼氣提純、油田伴生氣、電廠、鋼廠、酒精及化工等CCUS項目中得到應用，相關產品涉及碳捕集量累計超過1000萬噸/年。典型客戶代表伊利集團CO2乳品項目，鳳祥食品CO2肉制品加工項目，廣州港南沙港CO2物流中心項目，以及中石化、中石油、中海油、國家能源集團、晉煤集團等各類能源化工企業CO2回收液化、油田驅油等項目。

【典型案例介紹】

陜西國華錦界能源有限責任公司15萬噸/年CO2捕集示范工程。2021年6月25日，國家能源集團錦界公司15萬噸/年CO2捕集示范工程通過驗收并投產。此項目是目前國內規模最大的燃煤電廠燃燒后二氧化碳捕集與驅油全流程示范項目，其核心液化動設備采用冰輪環境生產的兩臺螺桿二氧化碳?jí)嚎s機和兩臺螺桿液化冰機，成功滿足了該項目CO2捕集及液化需求。

【信息提供單位】

• 單位名稱

冰輪環境技術股份有限公司

• 單位名稱

冰輪環境始創于1956年，是多元化、國際化的綜合性裝備工業集團企業。主營業務涵蓋低溫冷凍、中央空調、環保制熱、能化裝備、精密鑄件、氫能裝備、數智服務等產業集群。近年來冰輪先后榮膺中國機械工業核心競爭力30佳、中國機械工業100強、中國工商制冷空調行業排頭兵企業、裝備中國功勛企業、保護臭氧層示范企業等稱號。

冰輪環境以冷熱同步發展、積極拓展節能環保產業為發展戰略，用更為低碳的方式，為全球各類行業用戶提供最佳溫度及壓力條件。專注于食品冷凍冷藏及精深加工、化工工藝?yán)鋮s、冰雪場館建設、舒適環境空調、城市管網節能供熱、工業余能利用、食品及藥品凍干、科研溫控、風洞模擬、工藝氣體增壓及液化、建筑骨料冷卻、探鑿凍土、污廢處理等領域的氣溫控制與能效管理。擁有遍布全球40多個國家的生產基地、科研中心及營銷服務機構，以安全、環保、節能的管家式解決方案和智慧化的系統集成能力，為全球120多個國家和地區的用戶提供產品全生命周期的服務保障。
