【適用環境要求】

• 適用行業領域

鋼鐵、水泥、發電、化工等行業。

• 應用環境要求

適用于全國生產制造企業環境除塵、工藝等大型離心風機，風機流量0~150萬m3，壓力25000kPa以下，風機實際運行工況偏離原設計工況及工藝生產需求，導致設備乃至系統運行效率低下，無功損耗占比增大，對節能降耗有需求的工業企業。

【技術產品簡介】

• 基本運行原理

對系統實際運行工況參數進行檢測、分析、研究，結合該系統管路流體力學特性通過提升風機自身性能，整改系統中存在的不利因素，綜合考慮系統最佳運行工況參數，量身定制高效節能風機，提升風機運行效率，減少無效耗能，達到最佳運行效果。

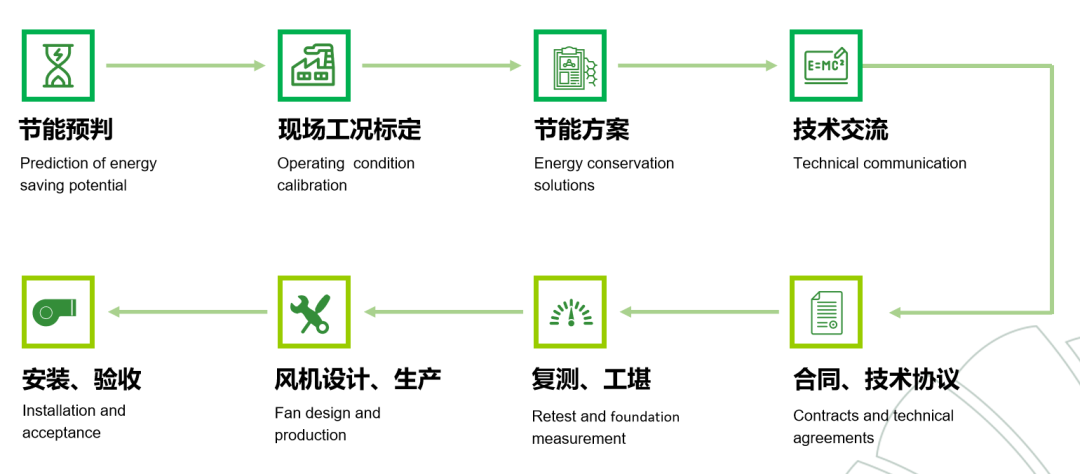

• 工藝流程圖表

• 核心優勢亮點

量身定制：改造后流量、壓力等關鍵指標不降低，根據生產工藝要求，確定設計參數，不動基礎，不換電機及變頻器；

采用高效的空氣動力模型，葉片采用特殊的對數螺旋線設計，合理的進出口角，不易積塵，采用先進耐磨工藝，延長使用壽命；

結構設計符合空氣動力學，氣流平穩，流動損失小，效率高。零部件采用優質鋼材、合金和進口軸承，運行安全穩定。

• 相關參數描述

量身定制，豐富的葉型系列，上千種規格的高效風機模型可以滿足各種工況，空氣動力模型比傳統風機效率提升8~10%，高效集流器效率提升1~2%，高效橄欖軸效率提升2~3%，保證原有風量及風壓等關鍵指標，使用原有設備基礎，僅對風機及進出口進行節能改造，改造后風機運行效率通常不低于83%，節電率通常不低于15%。

【經濟效益分析】

• 投資回收周期

以年產600萬噸～700萬噸的中型鋼廠為例，風機的總裝機容量約為6～10萬kW，按平均節電率12%～20%，年開機時間為8000小時估算，總節能空間為9600萬kWh，折合標煤29472噸，折合電費6240萬元（按照0.65元/度電核算）。綜合節能技改投資回收期1.5~3年。

• 應用效益情況

高效節能風機可確保在不動現場管路基礎及相關配套電氣設備的前提下，利用最小的設備成本、時間成本，針對客戶部分環保壓力不達標的除塵系統，通過提升風機自身運行效率顯著提高除塵風機的風量、風壓以滿足實際生產需求。在降本增效方面，針對部分系統提產需求或能耗值偏高，通過改造可有效提高原生產設備利用率及降低生產成本，綜合節電率可以達到25%～30%。為企業創造可觀的節電收益的同時降低國家燃煤消耗及CO2排放，具有良好的環保效益。

【潛力前景分析】

• 市場應用潛力

我國各行各業的各類機械與電氣設備中，與風機配套的電機約占全國電機裝機量的60%，耗用電能約占全國發電總量的三分之一。但我國目前大多數風機制造企業采用的傳統風機動力模型效率普遍集中在70%~85%，在設備安裝投運后的實際運行效率大多低于70%，無論是設備數量或單臺設備節能空間，市場潛力巨大。

• 推廣應用現狀

本技術產品在江蘇、山東、河北、山西、湖北、湖南等省市、地區的鋼鐵、建材行業為主的企業推廣使用，投運設備節電率均在15%以上，在運行設備數量超千臺，得到使用單位的一致高度認可。

【典型案例介紹】

山東魯麗鋼鐵有限公司大型離心風機節能改造項目：

山東魯麗鋼鐵部分老舊廠區風機設備存在原設計風量、風壓與實際運行需求不匹配，風機運行偏離高效區，調節方式不合理、部分存在漏風現象等問題，風機運行效率普遍偏低，實施改造的6臺風機實際運行效率介于46%~68%之間，業主方有設備運行效率提升、節電降耗、進一步壓縮生產運行成本的需求。

通過將原運行風機更換為高效節能風機，改造后平均節電率達20.94%以上，按風機每年運行8000h計算，每年節省用電793.64萬kWh，年節電收益約為540萬元。綜合成本回收期為2年以內。

【信息提供單位】

• 單位名稱

山東魯新國合節能環?？萍加邢薰?/p>

• 單位名稱

山東魯新國合節能環?？萍加邢薰?，主要開展冶金、化工、建材等兩高行業企業能效綜合提升和環境污染深度治理項目、市政污水及大宗固廢處理項目（含醫廢、危廢）的投資建設及運營。公司主導設立全省首家民辦非盈利機構山東開源碳中和環保科技研究中心。

公司主要開展：高效智能空壓系統托管售氣及節能改造、高效節能風機設備成套供貨、水泵系統節能改造及成套設備供貨、大型高壓電機及變頻系統節能改造及設備供貨（含大型永磁高低速直驅電機系統）、燒結煙氣循環提質增效技術、高效濕式水浴精除塵技術、軋鋼加熱爐智能燒鋼控制技術、布袋除塵器反吹系統節能改造、冶金固廢含鐵含鋅塵泥綜合利用技術、活性焦脫硫脫硝一體化技術、焦化脫硫廢液廢鹽制備硫酸技術、工業污水綜合處理、余熱余壓綜合利用、市政環境治理（醫廢、危廢、建筑垃圾、生活垃圾焚燒發電、市政污水等）。

附件：高效節能風機.pdf
