【適用環境要求】

• 適用行業領域

冶金、化工、發電、紡織、食品、橡膠及塑料制品、制藥等大型加工制造行業、企業的壓縮空氣系統。

• 應用環境要求

本技術適用于全國除青海、西藏等高海拔地區的絕大多數壓縮空氣系統，壓縮空氣供氣壓力范圍為0.25~1Mpa，原系統設備單位產氣耗電量大、末端用氣負荷變化較大，對系統智能自動化控制要求較高，有對壓縮空氣系統節能需求的工業企業。

【技術產品簡介】

• 基本運行原理

該系統通過充分利用信息通訊技術和網絡空間虛擬系統-信息物理系統(Cyber-Physical System)相結合的手段，將整個空壓系統向智能化轉型，優秀的梯次化設計+零氣耗吸附式干燥機+智能化控制，使得現場供氣能力得到有效的提升，并實現穩定、供需匹配，從根源上解決設計和運行壓力不匹配、設備運行能耗高、后處理氣損大、供需不匹配、綜合能耗高的問題。

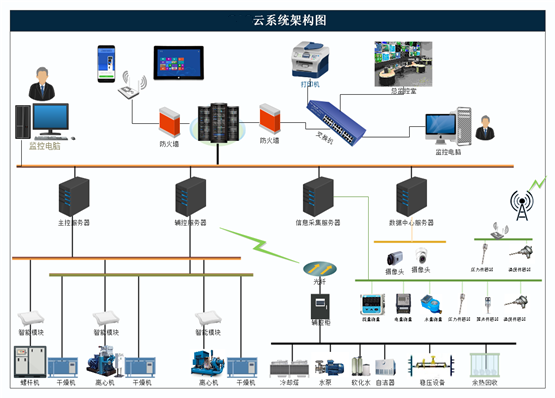

• 工藝流程圖表

• 核心優勢亮點

采用主控單元，配備標準型分控單元，監測空壓機群運行信息，通過先進的預測控制、容錯控制、自學習算法、云計算數據處理等功能對空壓機群進行節能控制。系統可有效控制當前使用的各種品牌的空壓機，系統也同時聯控空壓系統后處理設備，可根據空壓機產氣量合理匹配干燥機的運行，并實現對相關設備的電力計量，監測管網中壓縮空氣的壓力、流量、溫度、露點，還可監控設備所需冷卻水的壓力、溫度、流量等信息。

• 相關參數描述

壓縮空氣系統供氣壓力范圍為0.25~1Mpa，壓縮空氣露點降低至-40℃以下；

空壓站采用離心式壓縮機、螺桿式空壓機或根據系統用氣需求組合方式；

數據采集服務器必須支持工業互聯網統一采集標準，如TCP、UDP、HTTP、Modbus、MQTT、OPC DA Client、OPC UA Client、Kettle等協議進行采集。

【經濟效益分析】

• 投資回收周期

結合壓縮空氣系統調研及節能技改情況分析，絕大多數空壓站通過優化設備配置、選型及系統控制技改后，綜合投資成本回收期3年左右。

• 應用效益情況

1、優化空壓機選型、配置，糾正壓縮機設計點壓力，避免發生“流量阻塞”現象致使壓縮機產氣效率低等問題；

2、優化后處理干燥機選型、配置，改善壓縮空氣供氣品質，延長后端用戶設備使用壽命；

3、避免傳統單機控制、人工調節等調控手段造成的空壓站供氣過盈，放空、放散現象，避免人工主觀經驗式操作造成的系統運行不穩定、供需不匹配問題，進一步降低壓縮空氣系統運行成本；

4、較傳統空壓站配置及操作模式，改造后，可最大限度降低壓縮空氣生產、運行成本，提高空壓系統供氣品質及穩定性。

【潛力前景分析】

• 市場應用潛力

根據國家電網科學研究院的研究，在2030年實現碳達峰的四個領域中，工業節能貢獻最大，其中壓縮空氣節能空間占比最高。在我國，空壓機每年用電量約占社會總發電量的10.2%，以2020年發電量計算：74170*10.2%=7565億千瓦時（度）。通過優化空壓站系統設備選型配置，搭載智能控制系統技術，將空壓機的能源利用效率提升15%~25%，那么每年將節省1135億~1890億度電，折合市場價值約為737.75億元~1228.5億元（按照企業電價0.65元/kWh核算），市場潛力巨大。

• 推廣應用現狀

智慧壓縮空氣系統已成功在山東、天津等地區的鋼鐵、玻璃制品、汽車制造等行業推廣應用，驗收節電率20%及以上，年節電金額約3000萬元。

【典型案例介紹】

山東泰山鋼鐵集團有限公司智能空壓系統節能改造項目：

本項目由乙方以能源費用托管服務的模式進行，由乙方投資建設甲方空壓站新設備，對壓縮空氣系統進行升級改造，并負責投運后壓縮空氣系統的日常運營、維護及管理。正式運營為期10年，乙方以低于甲方原壓縮空氣系統的單位產氣成本及流量計計量數據進行結算?？諌赫緣嚎s空氣電氣比由改造前的0.1969kW·h/Nm3下降到改造后的0.13kW·h/Nm3，達到國家規定的一級能效空壓站水平，年可為企業節約電費925萬元、減少CO2排放量12409噸、節約標煤4269噸。同時可以提升用戶產品成品率及產品質量，延長終端設備使用壽命。企業獲得節能實惠的同時在零投資的前提下系統和設備得到了更新、升級。

【信息提供單位】

• 單位名稱

山東魯新國合節能環保科技有限公司

• 單位名稱

山東魯新國合節能環?？萍加邢薰荆饕_(kāi)展冶金、化工、建材等兩高行業企業能效綜合提升和環境污染深度治理項目、市政污水及大宗固廢處理項目（含醫廢、危廢）的投資建設及運營。公司主導設立全省首家民辦非盈利機構山東開源碳中和環?？萍佳芯恐行?。

公司主要開展：高效智能空壓系統托管售氣及節能改造、高效節能風機設備成套供貨、水泵系統節能改造及成套設備供貨、大型高壓電機及變頻系統節能改造及設備供貨（含大型永磁高低速直驅電機系統）、燒結煙氣循環提質增效技術、高效濕式水浴精除塵技術、軋鋼加熱爐智能燒鋼控制技術、布袋除塵器反吹系統節能改造、冶金固廢含鐵含鋅塵泥綜合利用技術、活性焦脫硫脫硝一體化技術、焦化脫硫廢液廢鹽制備硫酸技術、工業污水綜合處理、余熱余壓綜合利用、市政環境治理（醫廢、危廢、建筑垃圾、生活垃圾焚燒發電、市政污水等）。

附件：智慧壓縮空氣系統.pdf
